Монтаж 4
0020261380_02 ecoTEC plus Руководство по установке и техническому обслуживанию 9
4.2 Проверка комплектности
Действительность: VU 486/5-5 (H-INT IV)
ИЛИ VU 656/5-5 (H-INT IV)
▶ Проверьте комплект поставки на комплектность и
отсутствие повреждений.
Количе-
ство
Название
1
Теплогенератор
1
Монтажный комплект с кронштейном для на-
стенного крепления, крепёжные принадлежно-
сти
1 Пакет со шлангом для слива конденсата
1
Коробка с компонентами для подключения
гидравлической системы (предохранительный
клапан, кран опорожнения, воздухоотдели-
тель и уплотнения)
1
Дополнительный пакет с документацией

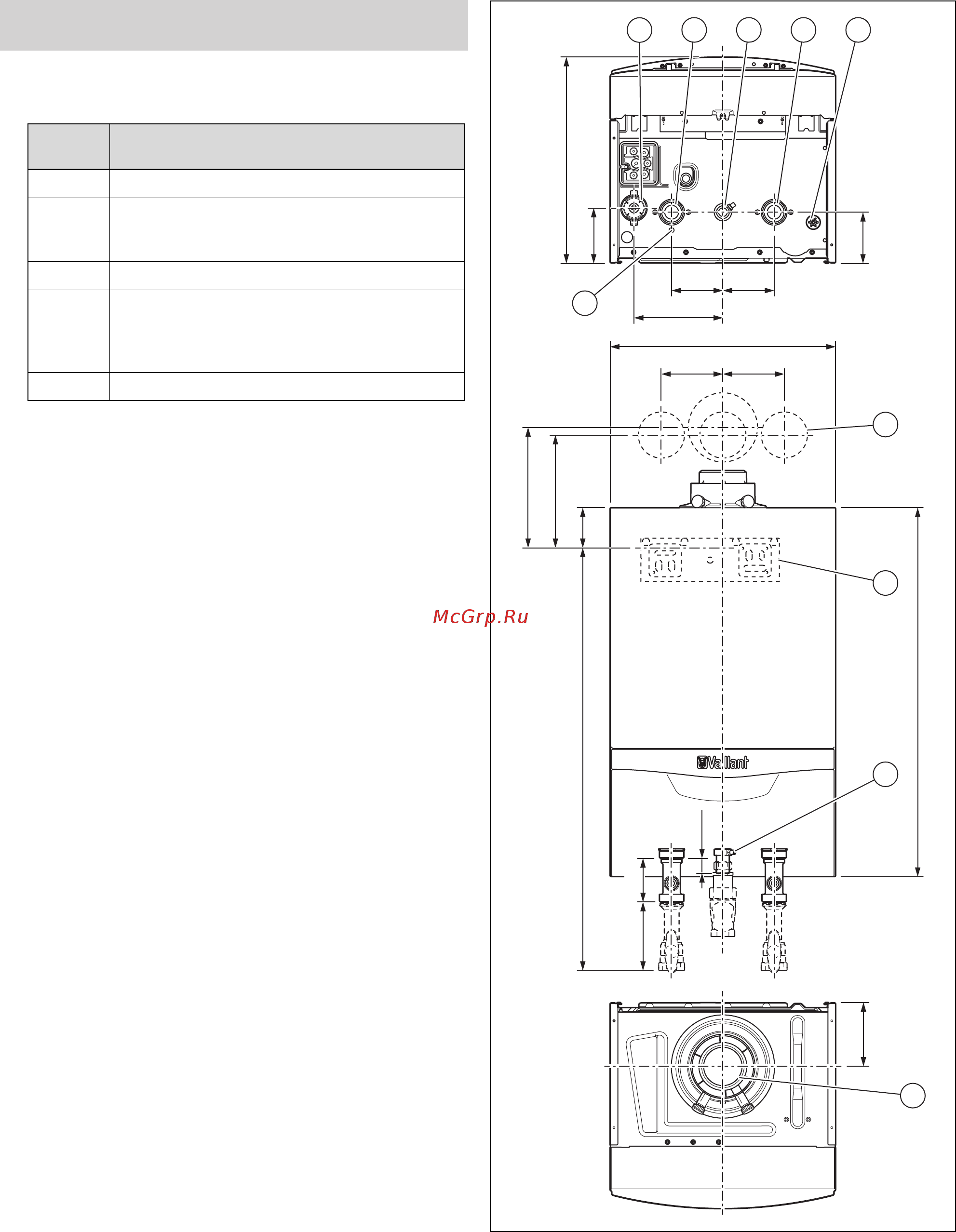

4.3 Размеры
108
100
A
100 100
173
440
125
78
720
220
235
120120
85,5133,8
29,5
825
6
1
2 3
9
10
4 5
7
8
1 Сифон конденсата
2 Патрубок подающей
линии отопления
3 Подключение газа
4 Патрубок обратной
линии отопления
5 Слив водосборника
дождевой воды
6 Положение отверстий
системы дымоходов
7 Кронштейн для креп-
ления изделия
