2. Проверьте теплоизоляцию горелки (2).. При необхо-

димости замените теплоизоляцию горелки.

3. Установите новую прокладку фланца горелки (3)..

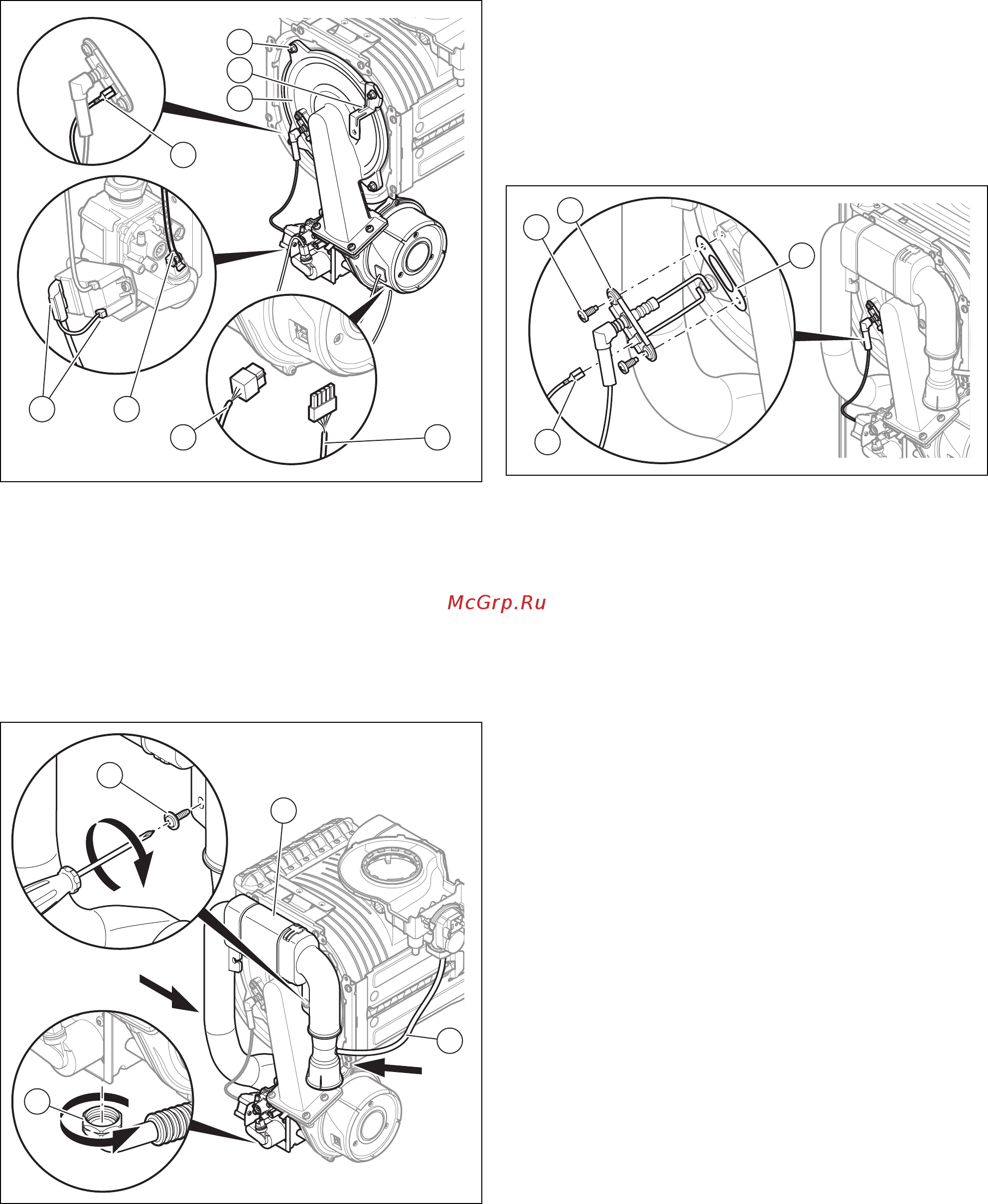

11.3.5 Установка компактного термомодуля

1. Насадите компактный термомодуль (8). на теплооб-

менник.

2. Установите пластину крепления (7). воздухозабор-

ной трубы.

3. Затяните четыре новых гайки (6). крест-накрест, до

равномерного прилегания фланца горелки к упор-

ным поверхностям.

– Момент затяжки: 6 Нм

4. Снова подключите штекеры (1)., (2)., (3)., (4). и (5)..

5. Присоедините газопровод (4). с новым уплотнением.

6. Откройте газовый запорный кран.

7. Убедитесь в отсутствии негерметичностей.

8. Проверьте, правильно ли сидит уплотнительное

кольцо воздухозаборной трубы (3). в седле уплот-

нения.

9. Снова вставьте воздухозаборную трубу в воздухоза-

борный патрубок.

10. Закрепите воздухозаборную трубу фиксирующим

винтом (2)..

11. Подсоедините обратно силиконовый шланг системы

контроля расхода воздуха (1)..

12. Проверьте динамическое давление газа.

(→ страница 25)

11.3.6 Проверка электрода розжига

1. Отсоедините заземляющий кабель (1)..

2. Выверните крепёжные винты (2)..

3. Осторожно снимите электрод (3). из камеры сгора-

ния.

4. Убедитесь, что концы электродов не повреждены.

5. Очистите и проверьте зазор между электродами.

– Расстояние между электродами розжига:

4,5 ± 0,5 мм

6. Замените прокладку (4)..

7. Установите электрод. При этом действия выпол-

няйте в обратной последовательности.
