5 Установка
16 Руководство по установке и техническому обслуживанию ecoTEC plus 0020261380_02
5.4.3 Использование нужного сорта газа
Неподходящий вид газа может привести к аварийным
отключениям изделия. Возможно появление шумов при
розжиге и сгорании газа в изделии.
▶ Используйте газ только того вида, который указан на
маркировочной табличке.
5.5 Подключение газа и воды
Опасность!
Опасность взрыва или ошпаривания в
результате ненадлежащей установки!
Механические напряжения на трубной
обвязке могут стать причиной утечек.
▶ Обеспечьте монтаж трубной обвязки
без механического напряжения.
Осторожно!
Риск материального ущерба в резуль-
тате теплопередачи при выполнении
пайки!
▶ Пайку на присоединительных элемен-
тах выполняйте только в том случае,
если они ещё не привинчены к сервис-
ным кранам.
Осторожно!
Риск повреждения изделия осадком в
воздуховоде!
Остатки шлака от сварки, уплотнителя,
грязь или другие осадки в системе отопле-
ния могут повредить изделие.
▶ Перед монтажом котла тщательно про-
мойте систему отопления.
Осторожно!
Риск повреждения оборудования из-за
попыток изменить форму уже подключён-
ных труб!
▶ Изменяйте форму трубной обвязки,
только пока она не подключена к из-
делию.
Уплотнения из резиноподобных материалов могут под-
вергаться пластической деформации и вызывать потерю
давления.
▶ Используйте уплотнения из волокнистого материала.
5.5.1 Подключение газа
Осторожно!
Риск материального ущерба в резуль-
тате проверки герметичности газового
тракта!
Проверки герметичности газового тракта
при испытательном давлении >11 кПa
(110 мбар) могут привести к повреждению
газовой арматуры.
▶ Если при проверке герметичности га-
зового тракта под давлением оказы-
ваются также газопроводы и газовая
арматура изделия, то испытательное
давление не должно превышать 11 кПa
(110 мбар).
▶ Если вы не можете ограничить испы-
тательное давление величиной 11 кПa
(110 мбар), то перед проверкой гер-
метичности газового тракта закройте
газовый кран, установленный перед из-
делием.
▶ Если перед проверкой герметичности
газового тракта вы закрыли газовый
кран перед изделием, то прежде чем
снова открывать его, уменьшите давле-
ние в газопроводе.
▶ После счётчика газа не уменьшайте диаметр газопро-
вода.
▶ Сохраняйте диаметр до самого прибора.
▶ Выберите подходящий газовый запорный кран.
▶ Удалите загрязнения из газопровода, предвари-
тельно продув его.

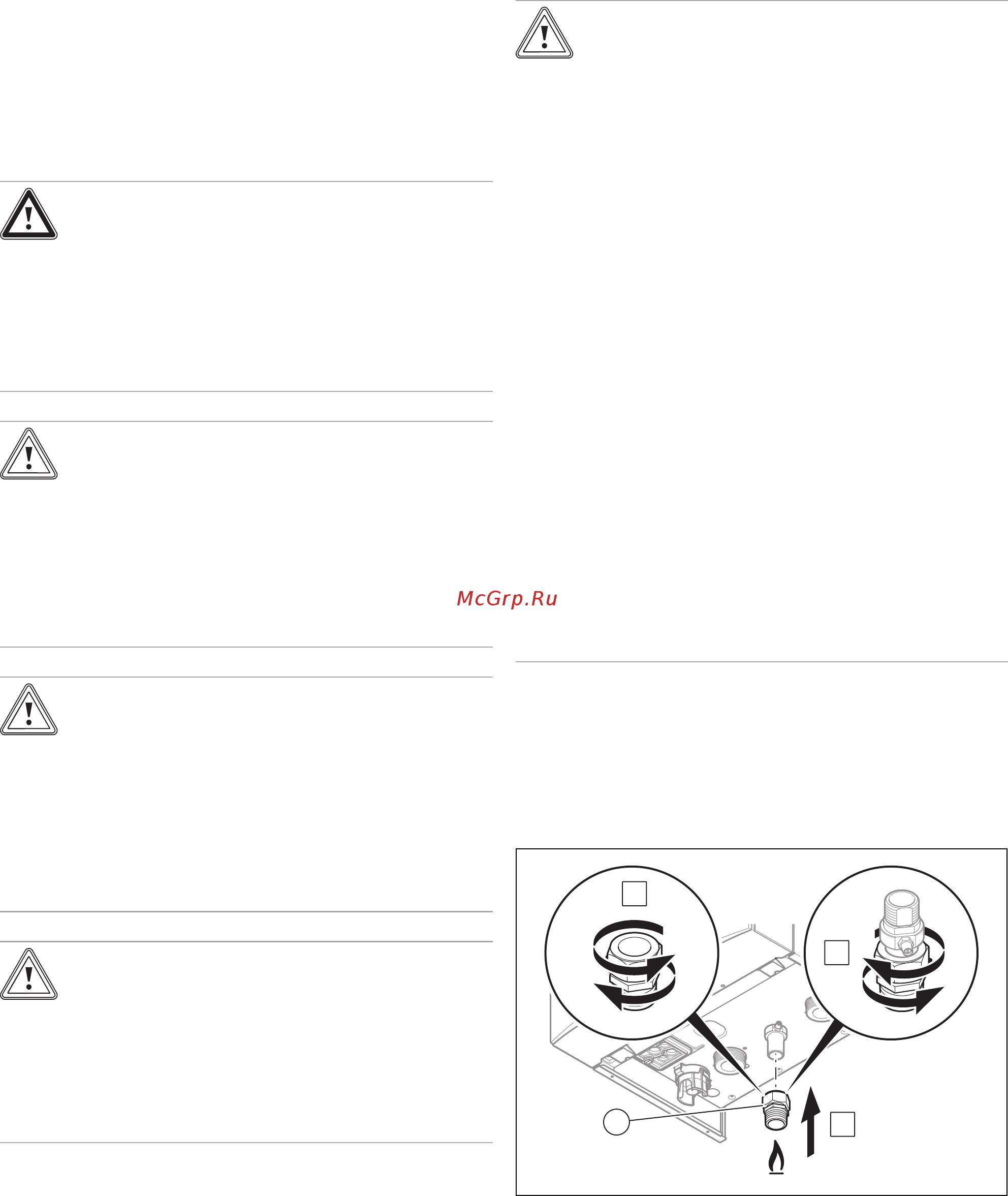

A
B
1
C
▶ Ослабьте обжимной фитинг (A)..
▶ Смонтируйте подходящий газовый запорный кран на
фитинге (1)..
▶ Установите узел на газовую трубу на выходе изделия
(B). и затяните обжимное резьбовое соединение (C)..
▶ Смонтируйте газопровод согласно действующим пра-
вилам без механических напряжений.
▶ Перед вводом в эксплуатацию удалите воздух из га-
зопровода.
