ASRock DeskMini X300 Series [102/136] 한 국 어
![ASRock DeskMini X300 Series [102/136] 한 국 어](/views2/1692743/page102/bg66.png)
100
한 국 어
1

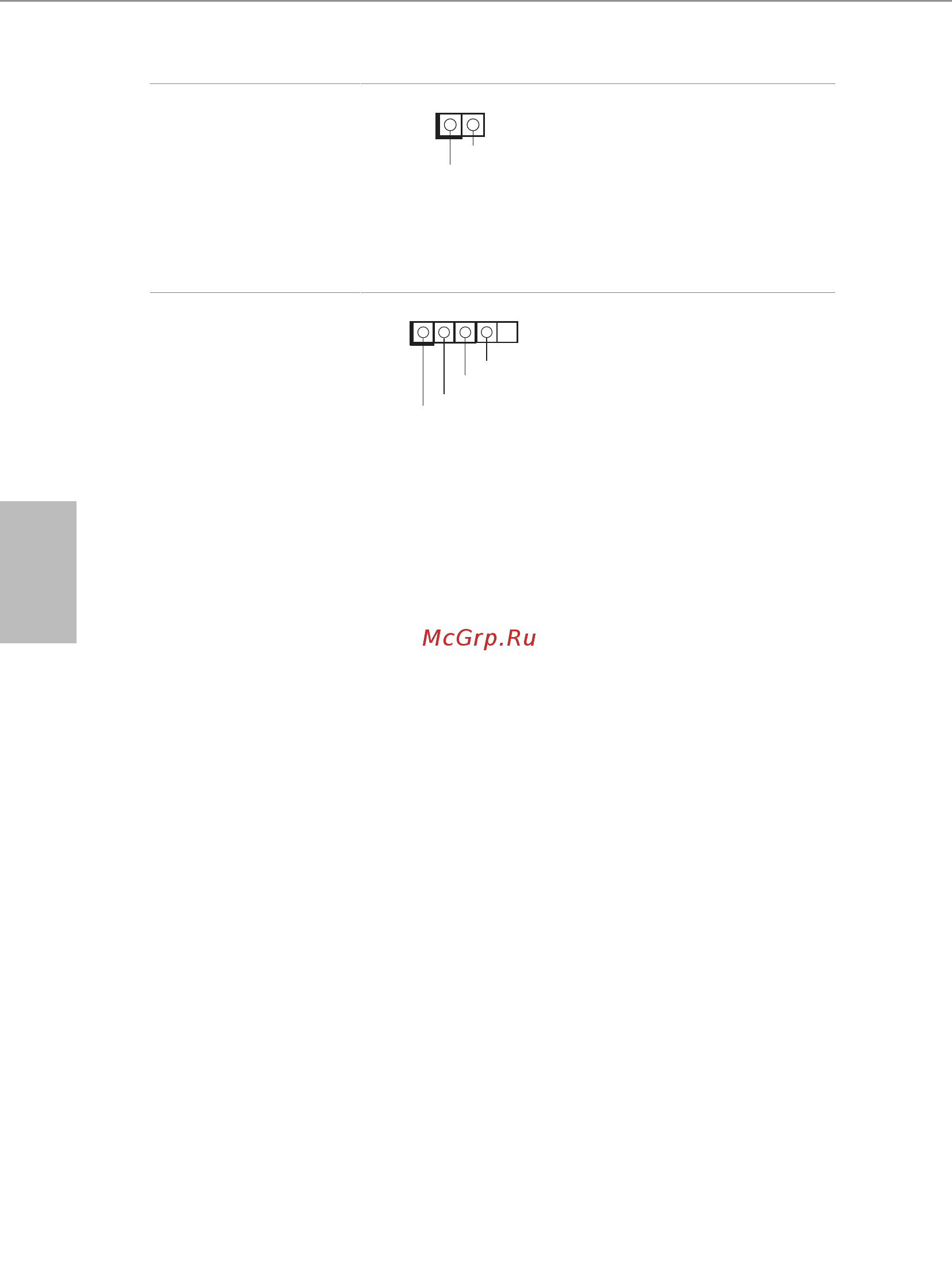

Signal
GND
섀시 침입 헤더
(2 핀 CI1)
(1 페이지 , 3 번 항목 참
조 )
이 마더보드는 섀시 커버가 제
거될 경우 이를 감지하는 케이
스 열림 감지 기능을 지원합니
다 . 이 기능을 사용하려면 섀
시 침입 감지 설계가 적용된 섀
시를 사용해야 합니다 .
오디오 헤더
(5 핀 AUDIO3)
(1 페이지 , 6 번 항목 참
조 )
이 오디오 헤더로 헤드폰용 오
디오 케이블에 연결할 수 있습
니다 .
1
GND
Jack detect
Audio-L
Audio-R
