ASRock DeskMini X300 Series [54/136] Impostazione jumper
![ASRock DeskMini X300 Series [54/136] Impostazione jumper](/views2/1692743/page54/bg36.png)
52
Italiano
Italiano
Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azze-
rare stato" per azzerare il registro del precedente stato di intrusione nello chassis.
1.3 Impostazione jumper

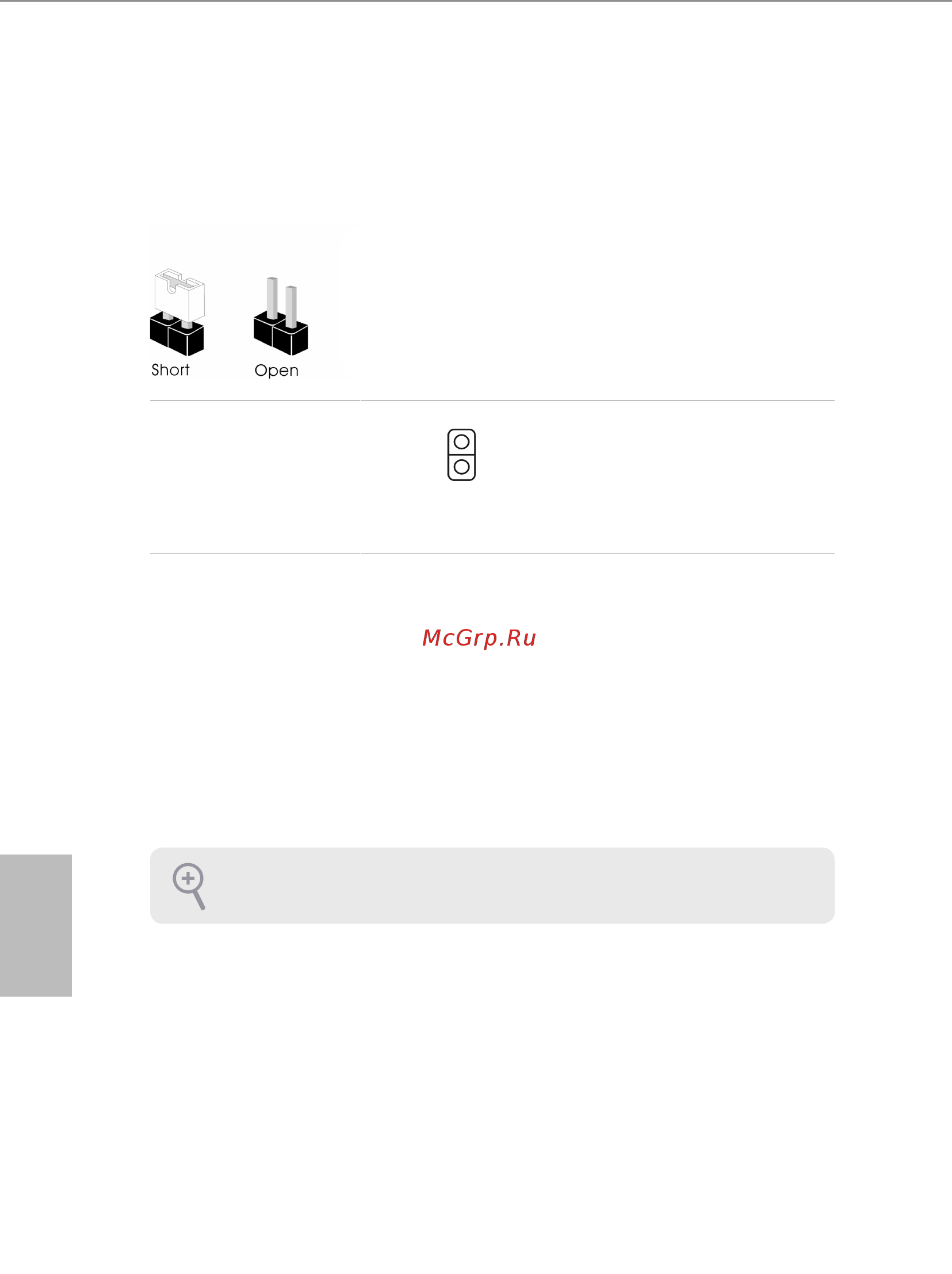

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio
del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è
posizionato alcun cappuccio del jumper, il jumper è "aperto".
Jumper per azzerare la
CMOS
(CLRCMOS1)
(vedere pag. 1, n. 2)
Cortocircuitato: Azzerare la
CMOS
Aperto: Predenito
CLRCMOS1 consente di azzerare i dati presenti nella CMOS. I dati presenti nella CMOS
includono informazioni relative all'impostazione del sistema quali password del sistema,
data, ora e parametri di impostazione del sistema. Per azzerare e reimpostare i parametri
del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di
alimentazione, quindi utilizzare un cappuccio del jumper per cortocircuitare i pin su
CLRCMOS1 per 3 secondi. Ricordarsi di rimuovere il cappuccio del jumper dopo aver
azzerato la CMOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è
necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione
di azzeramento della CMOS.
Jumper a 2 pin
