63
Español
X300M-STX

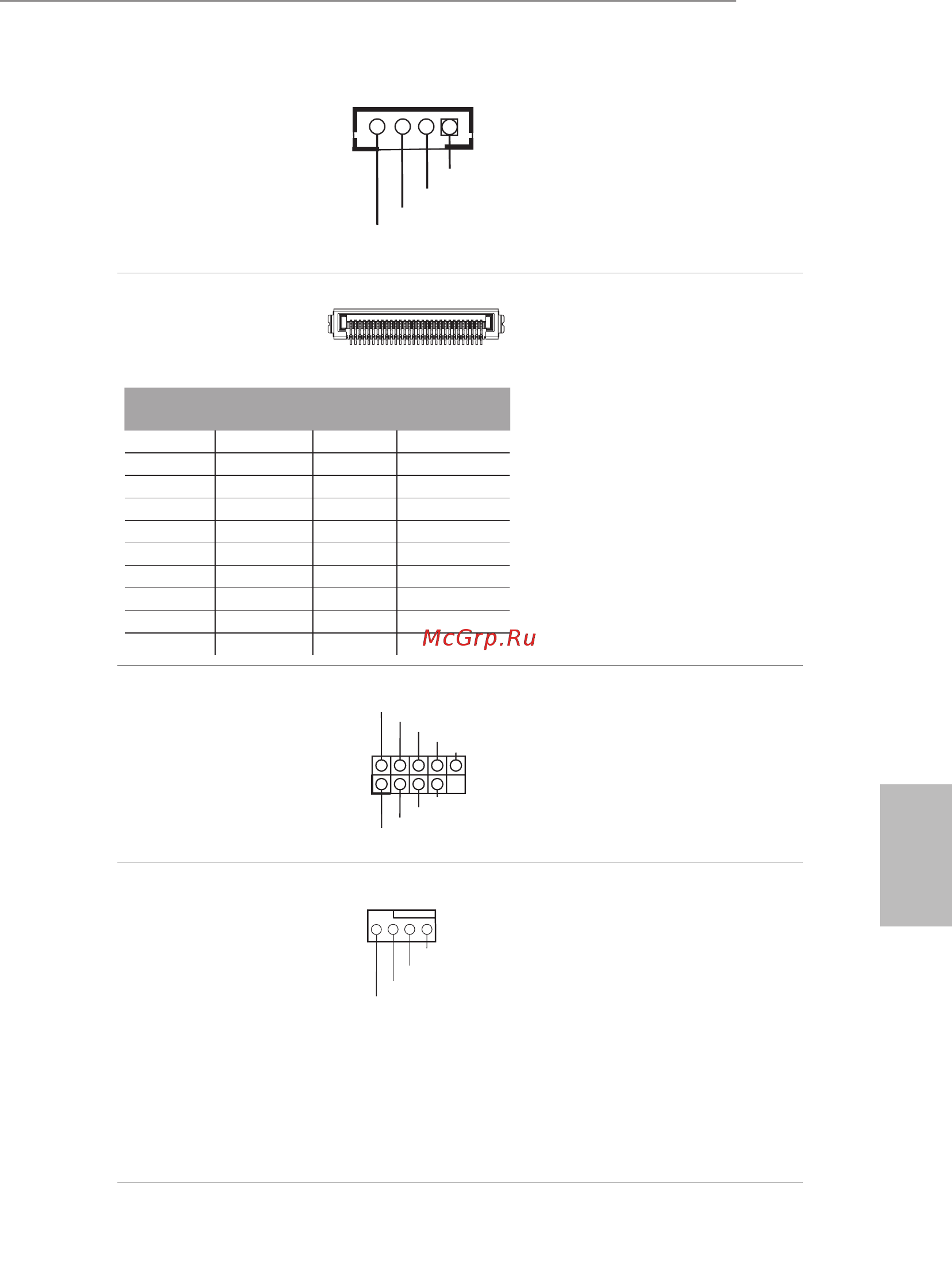

Base de conexiones
MONO
(SPEAKER1 de 4 contac-
tos)
(consulte la pág. 1, nº 4)
Conecte el altavoz del chasis a
este cabezal.
Conectores Serie
ATA3(consulte la página 2,
nº 9 y 10)
Estos dos conectores SATA3
admiten cables de datos
SATA3 para dispositivos de
almacenamiento internos con
una tasa de transferencia de
datos de hasta 6 Gb/s.
*Los conectores SATA3 admiten
unidades de disco duro de 2,5"
(+5 V) y no admiten unidades de
disco duro de 3,5" (+12 V)
Cabezal USB 2.0
(USB_4_5 de 9 pines)
(consulte la pág. 1, nº 1)
Esta placa base tiene otra base
de conexiones. Cada base de
conexiones USB 2.0 admite dos
puertos.
Conectores del ventilador
de la CPU
(CPU_FAN1 de 4
contactos)
(consulte la pág. 1, nº 8)
(CPU_FAN2 de 4
contactos)
(consulte la pág. 1, nº 9)
Esta placa base contiene dos
conectores de ventilador
(ventilador silencioso) de CPU
de 4 contactos. Si tiene pensando
conectar un ventilador de CPU
de 3 pines, conéctelo al
Pin 1-3.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
U SB_PWR
1
1
20
CONTACTO
Nombre de la
señal
CONTACTO
Nombre de la
señal
1 TIERRA 11 N/D
2 LVDS_TX+ 12 5V
3 LVDS_TX- 13 5V
4 TIERRA 14 5V
5 TIERRA 15 5V
6 LVDS_RX- 16 5V
7 LVDS_RX+ 17 N/D
8 TIERRA 18 TIERRA
9 TIERRA 19 TIERRA
10 TIERRA 20 TIERRA
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Front_L+
Front_R-
Front_R+
Front_L-
1
