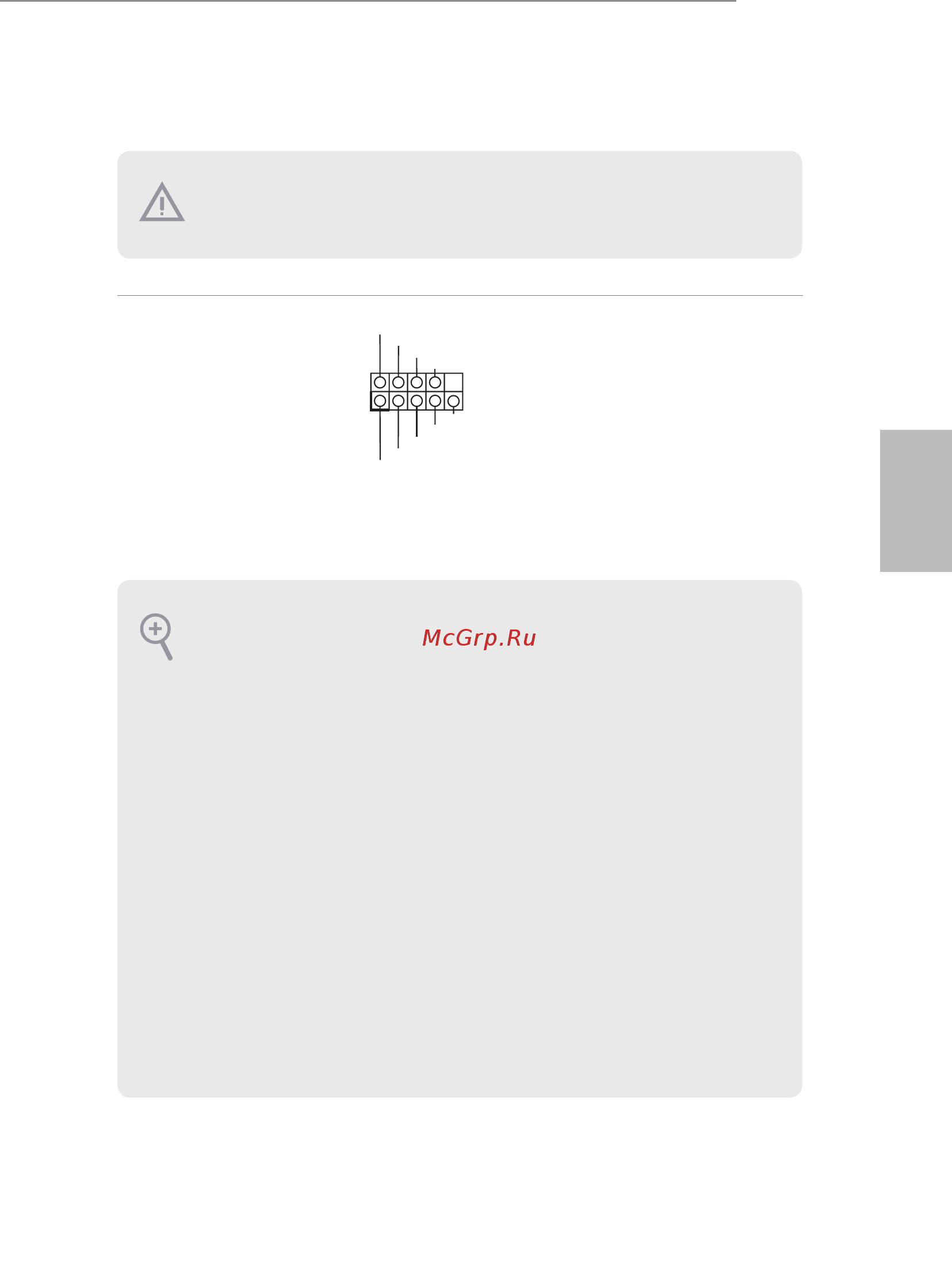

ASRock DeskMini X300 Series [109/136] オンボードのヘッダーとコネクタ
![ASRock DeskMini X300 Series [109/136] オンボードのヘッダーとコネクタ](/views2/1692743/page109/bg6d.png)
107
日本語
X300M-STX
1.4 オンボードのヘッダーとコネクタ
システムパネルヘッダー
（9 ピン PANEL1）
（p.1、No. 7 参照）
電源ボタンを接続し、ボタン
をリセットし、下記のピン割り
当てに従って、シャーシのシス
テムステータス表示ランプを
このヘッダーにセットします。
ケーブルを接続するときには、
ピンの＋と−に気をつけてく
ださい。
GND
R ESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタにはジャ
ンパーキャップを被せないでください。 ヘッダーおよびコネクタにジャンパーキャップを被せる
と、マザーボードに物理損傷が起こることがあります。
PWRBTN（電源ボタン）：
シャーシ前面パネルの電源ボタンに接続してください。 電源ボタンを使 用して、システム
をオフにする方法を設定できます。
RESET（リセットボタン）：
シャーシ前面パネルのリセットボタンに接続してください。 コンピューターがフリーズし
たり、通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを
再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム稼
働中は、LED が点灯します。 システムが S3 スリープ状態の場合には、LED は点滅を続け
ます。 システムが S4 スリープ状態または電源オフ（S5）のときには、LED はオフです。
HDLED（ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティ LED に 接 続してくだ さい 。 ハ ードド
ライブのデータを読み取りまたは書き込み中に、LED は オン に なります。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュール
は 、主 に 電 源 ボ タ ン 、リ セ ッ ト ボ タ ン 、電 源 LED、ハ ードドライブアクティビ ティ LED、ス ピ ー
カーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続す
る場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてく
ださい。
