79
Português
X300M-STX
Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS
"Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.
1.3 Conguração dos jumpers

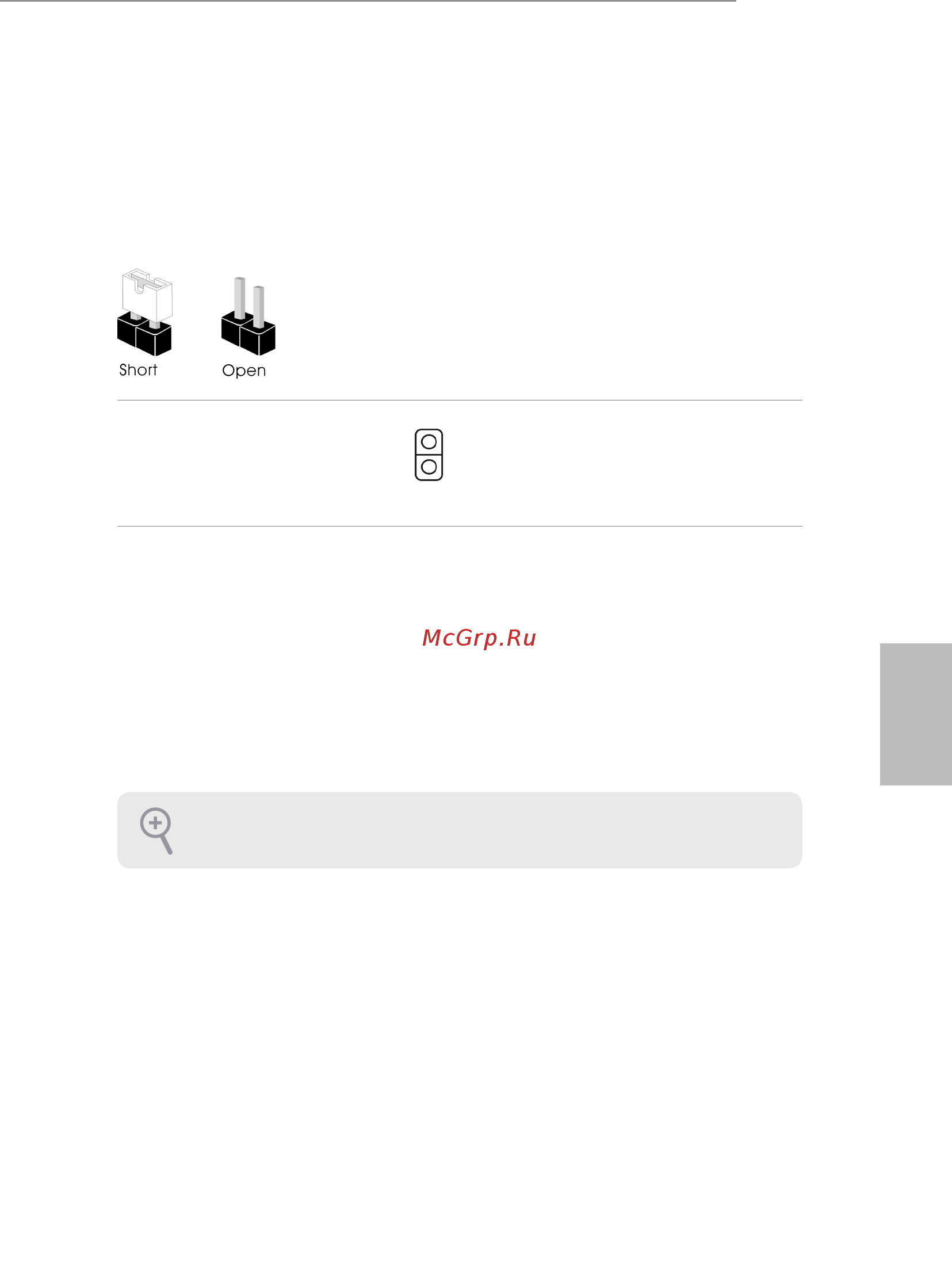

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do
jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de
jumper nos pinos, o jumper é "Aberto".
Apagar o Jumper CMOS
(CLRCMOS1)
(ver p.1, N.º 2)
Curto: Apagar CMOS
Abrir: Padrão
CLRCMOS1 permite que você apague os dados no CMOS. Os dados no CMOS incluem
informações de conguração do sistema, tal como senha do sistema, data, hora e
parâmetros de conguração do sistema. Para apagar e reinicializar os parâmetros do
sistema na conguração padrão, desligue o computador e retire o cabo de alimentação,
utilizando em seguida a tampa do jumper nos pinos de CLRCMOS1 durante 3 segundos.
Por favor, não se esqueça de retirar a tampa do jumper depois de apagar o CMOS. Se
você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá
primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS.
Jumper de 2 pinos
