90
Polski
Polski

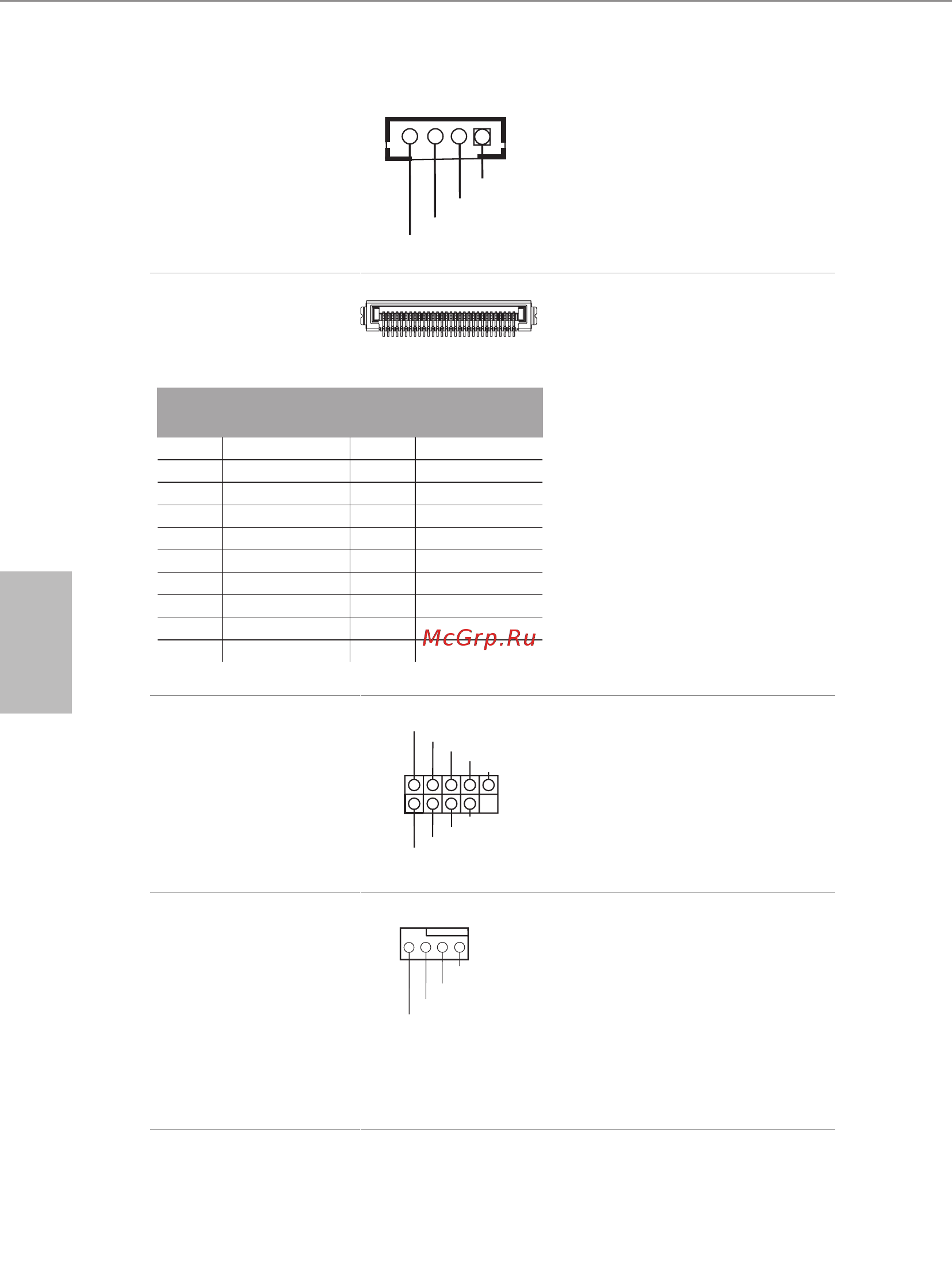

Złącze główkowe
głośnika MONO
(4-pinowe SPEAKER1)
(sprawdź s.1, Nr 4)
Podłącz to tego złącza
główkowego głośnik obudowy.
Złącza Serial ATA3
(sprawdź p.2, Nr 9 i 10)
Te dwa złącza SATA3 obsługują
kable danych SATA dla
wewnętrznych urządzeń pamięci
z szybkością transferu danych do
6,0 Gb/s.
*Złącza SATA3 obsługują dyski
twarde 2,5 cala (+5 V) i nie
obsługują dysków twardych 3,5
cala (+12 V)
Złącza główkowe USB 2,0
(9-pinowe USB_4_5)
(sprawdź s.1, Nr 1)
Na tej płycie głównej znajduje
się jedno złącze główkowe.
Złącze główkowe USB 2.0 może
obsługiwać dwa porty.
Złącza wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 8)
(4-pinowe CPU_FAN2)
(sprawdź s.1, Nr 9)
Płyta główna udostępnia dwa
4-pinowe złącza wentylatora
CPU (Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy go podłączyć do
pinów
1-3
.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
U SB_PWR
1
1
20
Styk
Nazwa
sygnału
Styk
Nazwa
sygnału
1 GND 11 Nie dotyczy
2 LVDS_TX+ 12 5V
3 LVDS_TX- 13 5V
4 GND 14 5V
5 GND 15 5V
6 LVDS_RX- 16 5V
7 LVDS_RX+ 17 Nie dotyczy
8 GND 18 GND
9 GND 19 GND
10 GND 20 GND
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Front_L+
Front_R-
Front_R+
Front_L-
1
