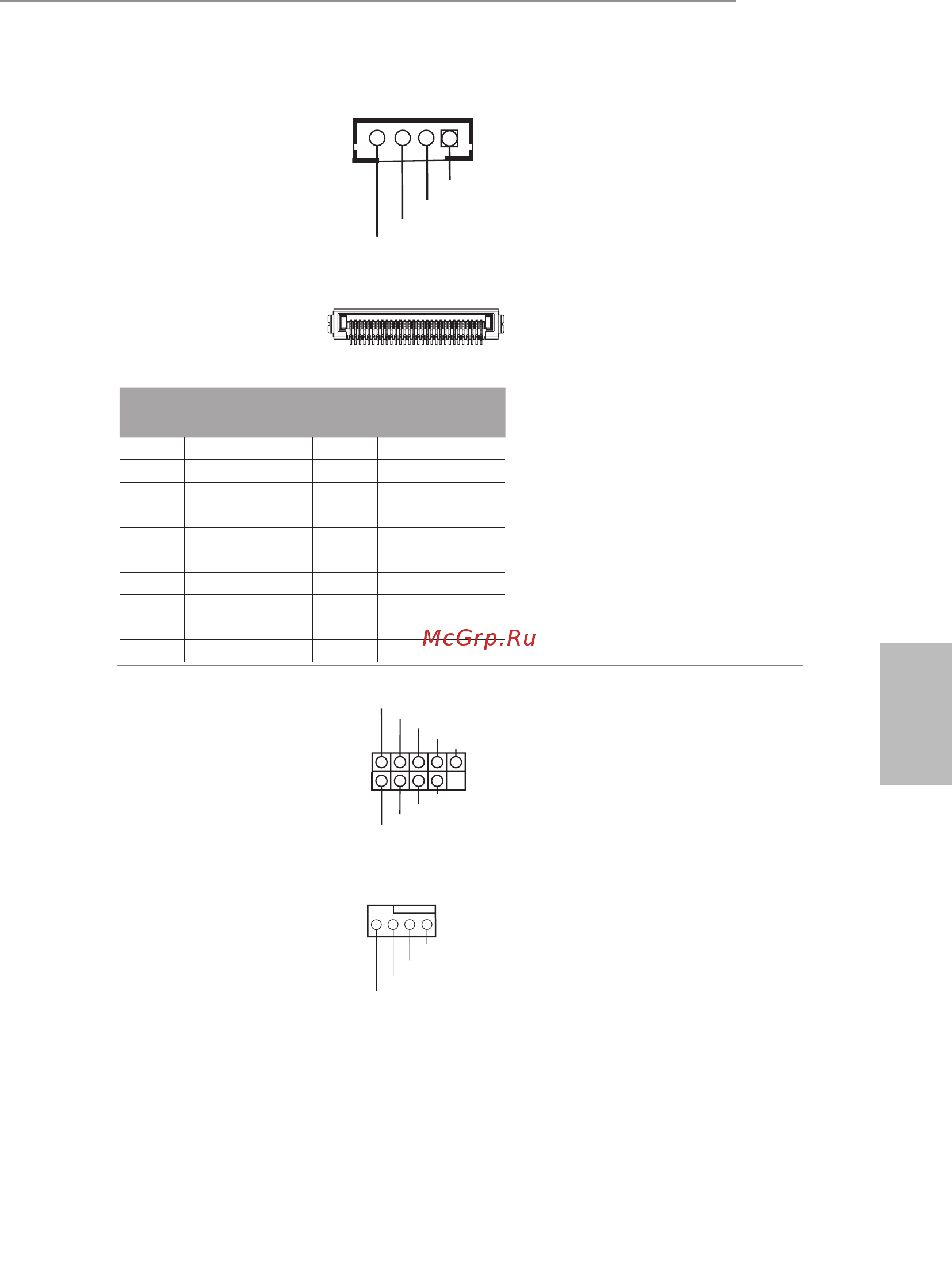

81
Português
X300M-STX
Cabeçote do Alto-falante
MONO
(SPEAKER1 de 4 pinos)
(ver p.1, N.º 4)
Por favor, conecte o alto-falante
do chassi a este suporte.
Conectores série ATA3
(ver p.2, N.º 9 e 10)
Estes dois conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.
Os conectores SATA3 oferecem
suporte a disco rígido de 2,5
polegadas (+5V) e não oferecem
suporte a disco rígido de 3,5
polegadas (+12V)
Suporte USB 2.0
(USB_4_5 de 9 pinos)
(ver p.1, N.º 1)
Há um cabeçote nesta placa-mãe.
Cada suporte USB 2.0 pode ter
duas portas.
Conectores do ventilador
da CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 8)
(CPU_FAN2 de 4 pinos)
(ver p.1, N.º 9)
Esta placa mãe inclui dois
conectores de ventilador da
CPU (Ventilador silencioso)
de 4 pinos. Se você planeja se
conectar a um ventilador CPU
3-Pin, conecte-o ao
Pin 1-3.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
U SB_PWR
1
1
20
PIN
Nome do
Sinal
PIN
Nome do
Sinal
1 TERRA 11 N/A
2 LVDS_TX+ 12 5V
3 LVDS_TX- 13 5V
4 TERRA 14 5V
5 TERRA 15 5V
6 LVDS_RX- 16 5V
7 LVDS_RX+ 17 N/A
8 TERRA 18 TERRA
9 TERRA 19 TERRA
10 TERRA 20 TERRA
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Front_L+
Front_R-
Front_R+
Front_L-
1
