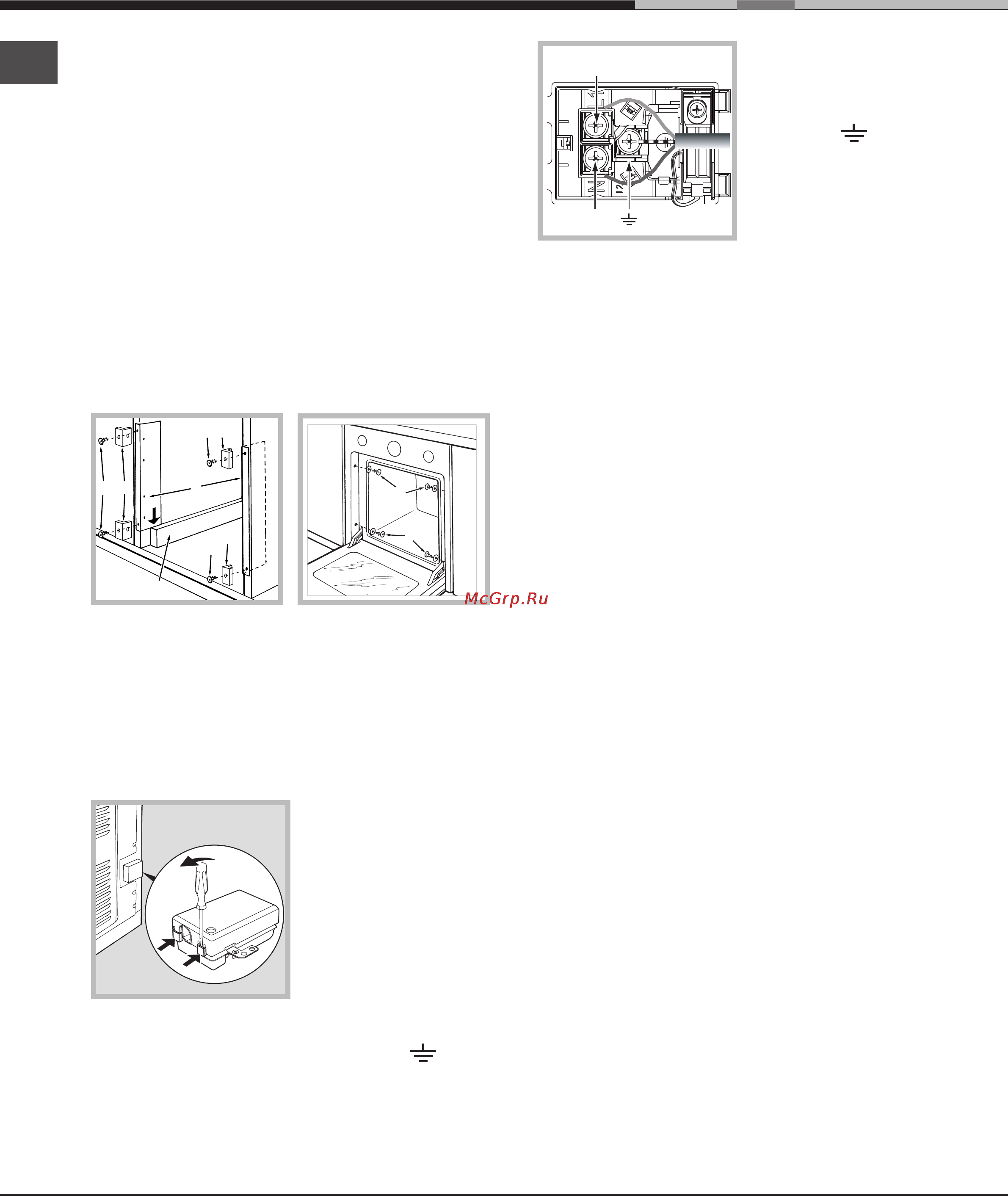

Centrage et fixation*
1. Positionner les pattes “A” de manière à ce
qu’elles buttent contre les cales support du four
“B”.
2. Positionner les taquets “C” contre les pattes “A”.
Attention à l’épaisseur des joues du meuble :
• si elle est de 16 mm : monter le taquet de
manière à ce que le chiffre 16 indiqué sur ce
dernier soit tourné vers soi ;
• si elle est de 18 mm : monter le taquet côté
dépourvu d’indication tourné vers soi ,
• si elle est de 20 mm : ne pas monter de
taquet.
3. Fixer les pattes et les taquets en bordure de la
joue du meuble à l’aide des vis “D”.
4. Fixer le four au meuble à l’aide des vis et des
rondelles plastique “E”
..
..
.
Raccordement électrique
! Les fours munis d’un câble d’alimentation tripolaire
sont prévus pour un fonctionnement au courant
alternatif à la tension et à la fréquence indiquées sur
la plaquette signalétique (
voir ci-dessous
).
Montage du câble d’alimentation
1. Pour ouvrir le bornier,
faire pression à l’aide
d’un tournevis sur les
languettes latérales du
couvercle : tirer et
ouvrir le couvercle (
voir
figure
).
2. Montage du câble
d’alimentation :
dévisser la vis du
serre-câble ainsi que
les trois vis des
contacts L-N-
puis
fixer les fils sous les
têtes de vis en
respectant les couleurs
Bleu (N) Marron (L)
Jaune-Vert
(
voir
figure
).
3. Fixer le câble dans
le serre-câble prévu.
4. Fermer le couvercle
du bornier.
Branchement du câble d’alimentation au réseau
électrique
Montez sur le câble une prise normalisée pour la
charge indiquée sur l’étiquette des caractéristiques
(
voir ci-contre
).
En cas de raccordement direct au réseau, il faut intercaler
entre l’appareil et le réseau un interrupteur à coupure
omnipolaire ayant au moins 3 mm d’écartement entre les
contacts dimensionné à la charge et conforme aux
normes en vigueur (le fil de terre ne doit pas être
interrompu par l’interrupteur). Le câble d’alimentation ne
doit atteindre, en aucun point, des températures
dépassant de 50°C la température ambiante.
! L’installateur est responsable du bon raccordement
électrique de l’appareil et du respect des normes de
sécurité.
Avant de procéder au branchement, assurez-vous que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaquette
signalétique (
voir ci-dessous
);
• la tension d’alimentation est bien comprise entre
les valeurs indiquées sur la plaquette signalétique
(
voir ci-dessous
);
• la prise est bien compatible avec la fiche de
l’appareil. Si ce n’est pas le cas, remplacez la prise
ou la fiche, n’utilisez ni rallonges ni prises multiples.
! Après installation de l’appareil, le câble électrique et
la prise de courant doivent être facilement
accessibles
! Le câble ne doit être ni plié ni excessivement
écrasé.
! Il doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé (
voir
Assistance
).
! Nous déclinons toute responsabilité en cas de
non respect des normes énumérées ci-dessus.
E
E
D
A
B
D
D
16
16
16
16
C
C
C
* N’existe que sur certains modèles
N
L
