37
ES

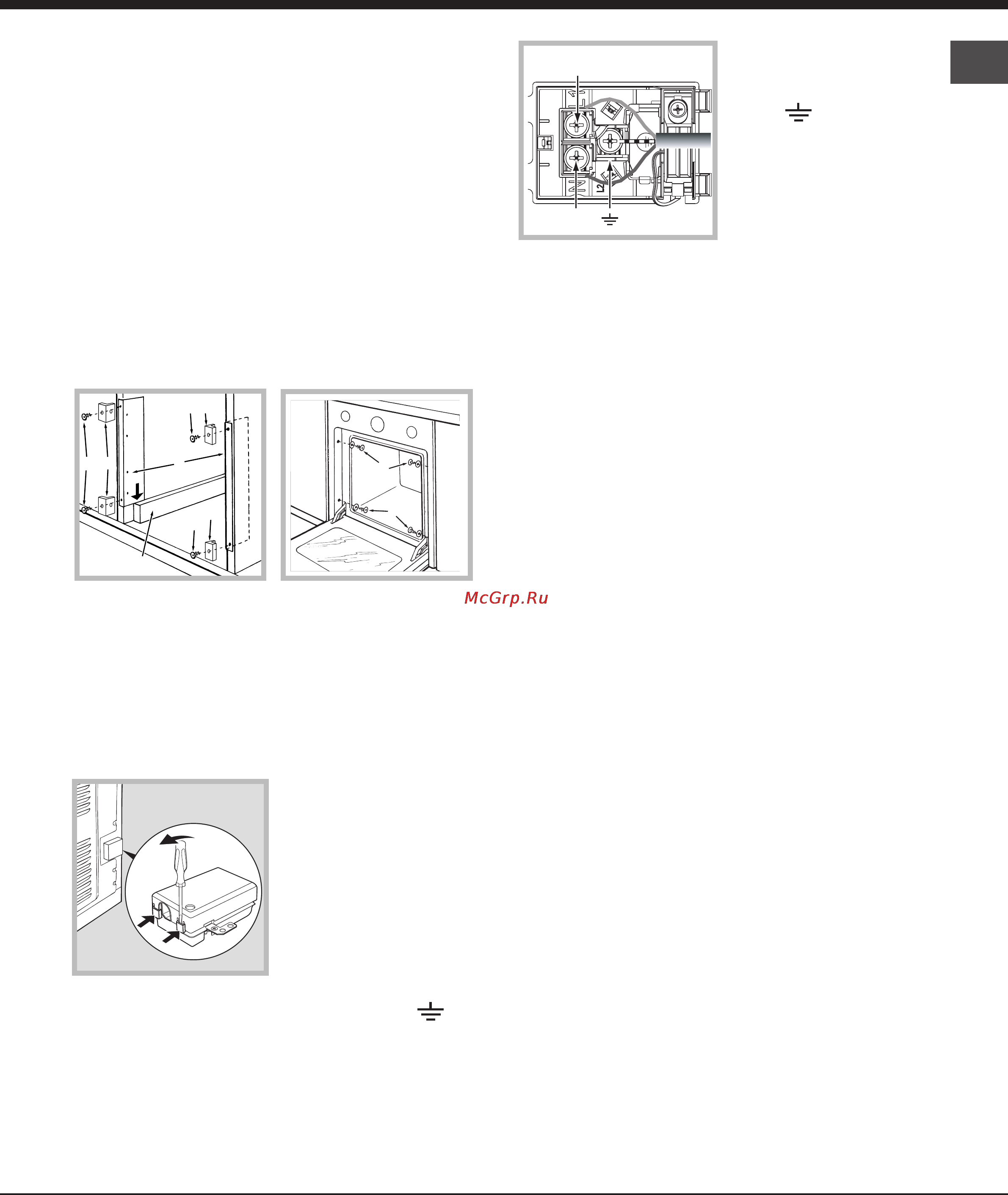

Centrado y fijación*
1. Coloque las abrazaderas
“A” “A”
“A” “A”
“A” hasta el tope en el
apoyo del horno
“B”.
2. Coloque los tacos
“C” “C”
“C” “C”
“C” a presión, en las
abrazaderas
“A”. En particular, si el espesor del
costado del mueble es:
• de 16 mm: coloque el taco de modo tal, que
el número 16 que contiene dicho taco quede
dirigido hacia Ud.:
• de 18 mm: coloque el taco de modo tal, que
la parte sin escritura quede dirigida hacia Ud.:
• de 20 mm: no coloque el taco.
3. Fije las abrazaderas y los tacos al borde del
costado del mueble mediante los tornillos
“D”.“D”.
“D”.“D”.
“D”.
4. Fije el horno al mueble con los tornillos y las
arandelas de plástico
“E”“E”
“E”“E”
“E”.
Conexión eléctrica
! Los hornos dotados de cable de alimentación
tripolar, están fabricados para funcionar con
corriente alterna a la tensión y frecuencia indicadas
en la placa de características (
ver a continuación
).
Montaje del cable de alimentación eléctrica
1. Abrir el panel de
bornes haciendo
palanca con un
destornillador sobre las
lengüetas laterales de
la tapa: tirar y abrir (
ver
la figura
).
2. Instalar el cable de
alimentación eléctrica:
Aflojar el tornillo de la
mordaza de terminal de
cable y los tres tornillos de los contactos L-N-
y
luego fijar los cables debajo de las cabezas de los
tornillos respetando los
colores Azul (N),
Marrón (L) y Amarillo-
Verde
(
ver la
figura
).
3. Fijar el cable en el
correspondiente
sujetacable.
4. Cerrar la tapa del
panel de bornes.
Conexión del cable de alimentación eléctrica a la red
Instale en el cable un enchufe normalizado para la
carga indicada en la placa de características (
ver al
costado
).
En el caso de conexión directa a la red, es
necesario interponer entre el aparato y la red, un
interruptor omnipolar con una distancia mínima entre
los contactos de 3 mm., dimensionado para esa
carga y que responda a las normas vigentes (el
conductor de tierra no debe ser interrumpido por el
interruptor). El cable de alimentación eléctrica se
debe colocar de modo tal que no alcance en ningún
punto una temperatura que supere en 50°C la
temperatura ambiente.
! El instalador es responsable de la correcta
conexión eléctrica y del cumplimiento de las normas
de seguridad.
Antes de efectuar la conexión verifique que:
• la toma tenga conexión a tierra y que sea conforme
con la ley;
• la toma sea capaz de soportar la carga máxima de
potencia de la máquina indicada en la placa de
características (
ver más abajo
);
• la tensión de alimentación eléctrica esté
comprendida dentro de los valores contenidos en
la placa de características (
ver más abajo
);
• la toma sea compatible con el enchufe del aparato.
Si no es así, sustituya la toma o el enchufe; no utilice
prolongaciones ni conexiones múltiples.
! Una vez instalado el aparato, el cable eléctrico y la
toma de corriente deben ser fácilmente accesibles.
! El cable no debe ser plegado ni comprimido.
! El cable debe ser controlado periódicamente y
sustituido sólo por técnicos autorizados (
ver
Asistencia
).
! La empresa declina toda responsabilidad
cuando estas normas no sean respetadas.
* Presente sólo en algunos modelos.
E
E
D
A
B
D
D
16
16
16
16
C
C
C
N
L
