48
PT

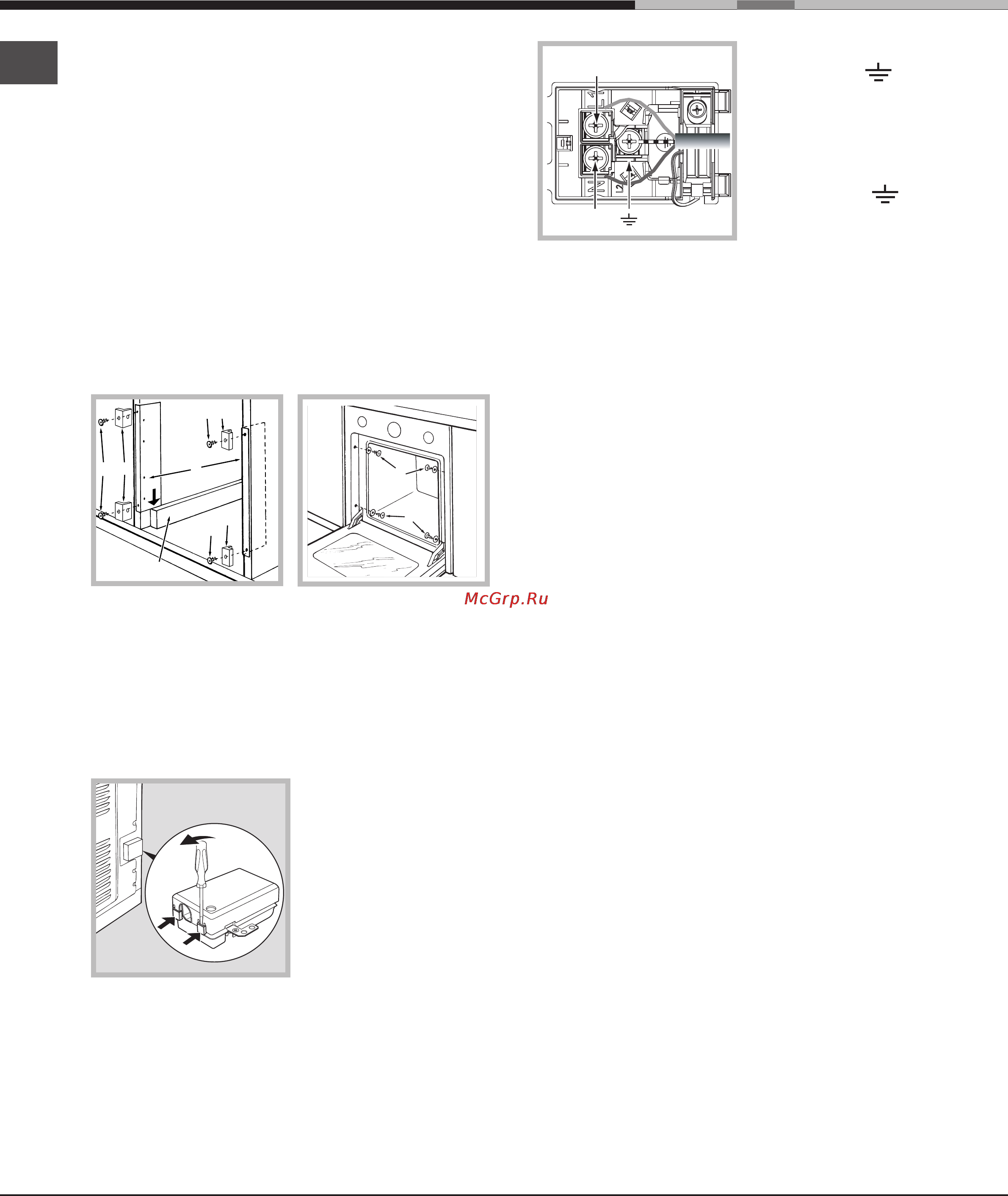

Colocar no centro e prender*
1. Posicione os suportes
“A”“A”
“A”“A”
“A” encostados nas tiras
do suporte
“B”“B”
“B”“B”
“B” do forno.
2. Posicione os taquinhos
“C”“C”
“C”“C”
“C” encostados nos
suportes
“A”“A”
“A”“A”
“A”. Especialmente se a espessura do
painel lateral do móvel:
• for de 16 mm.: monte o taquinho de maneira
que o número 16 marcado no mesmo fique virado
para o seu lado;
• for de 18 mm.: monte o taquinho de maneira que
a parte sem escritas fique virada para o seu lado;
• for de 20 mm.: não monte o taquinho.
3. Prenda os suportes e os taquinhos na beira da
lateral do móvel mediante os parafusos
“D”“D”
“D”“D”
“D”.
4. Prenda o forno no móvel mediante os parafusos e
as anilhas em plástico
“E”“E”
“E”“E”
“E”.
Ligação eléctrica
! Os fornos equipados com cabo de fornecimento com
três pólo, são preparados para funcionar com corrente
alternada na tensão e frequência de fornecimento
indicadas na placa de identificação (veja a seguir).
Montagem do cabo de fornecimento
1. Para abrir a caixa de
terminais faça alavanca
com uma chave de
parafuso nas linguetas
aos lados da tampa:
puxe e abra a tampa
(
veja a figura
).
2. Instale o cabo de
alimentação:
desatarraxe o parafuso
do grampo do cabo e
os três parafusos dos
contactos L-N-
e,
em seguida, prenda os
fios embaixo das
cabeças dos parafusos
a obedecer as cores:
Azul (N) Castanho (L)
Amarelo-Verde
(
veja a figura
).
3. Prenda o cabo no
respectivo grampo.
4. Feche a tampa da caixa dos terminais.
Ligação do cabo de alimentação à rede
Monte no cabo uma ficha em conformidade com as
normas para a carga indicada na placa de
identificação (
veja ao lado
). No caso de uma ligação
directa à rede, será necessário interpor, entre o
aparelho e a rede, um interruptor omnipolar com
abertura mínima entre os contactos de 3 mm. na
dimensão certa para a carga e em conformidade com
as normas em vigor (a ligação à terra não deve ser
interrompida pelo interruptor). O cabo de alimentação
deve ser colocado de maneira que em nenhum ponto
ultrapasse de 50°C a temperatura do ambiente.
! O técnico instalador é responsável pela realização
certa da ligação eléctrica e da obediência das regras
de segurança.
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na
placa de identificação (
veja a seguir
);
• a tensão de alimentação seja entre os valores da
placa de identificação (
veja a seguir
);
• a tomada seja compatível com a tomada do
aparelho. Em caso contrário, substitua a tomada ou
a ficha; não empregue extensões nem tomadas
múltiplas.
! Depois de ter instalado o aparelho, o acesso ao
cabo eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e
substituído somente por técnicos autorizados (
veja a
Assistência Técnica
).
! A empresa exime-se de qualquer
responsabilidade se estas regras não forem
obedecidas.
E
E
D
A
B
D
D
16
16
16
16
C
C
C
* Há somente em alguns modelos.
N
L
