![Systemair MUB-CAV/VAV 025 315EC [103/145] Placa de identificación](/img/pdf.png)
Systemair MUB-CAV/VAV 025 315EC [103/145] Placa de identificación
![Systemair MUB/T 042 450D4 [103/145] Placa de identificación](/views2/1715268/page103/bg67.png)

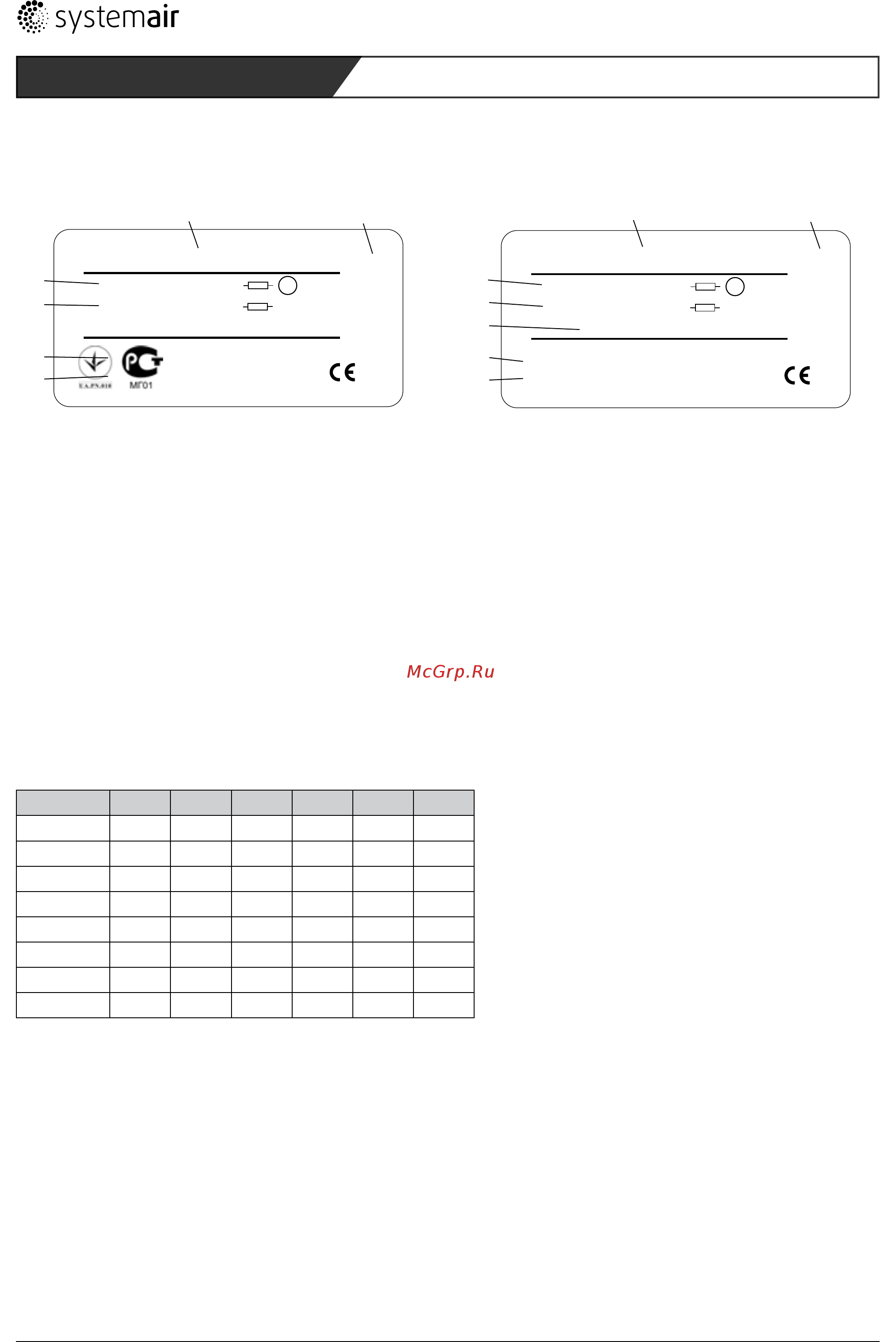

5.1.1 Placa de identicación
TYPE:
MUB042 500DV-A2
400 D/Y V ~ 50 Hz
3,88 A 1340 / 1100 min P2=1,5 kW
1
2809 / 722466 / 2010-07-01
WEIGHT 67,4 kg IP 54
CAPAC INS.CL.F
MADE IN GERMANY
M
1
3
4
6
7
TYPE:
MUB042 500DV-A2(CN-UL)
400 YV ~50Hz
4,3 A 1340 /1100 min P2=1,5 kW
1
UL-Certificate E342146
33581 / 765945 / 2010-10-13
Temp.min -30 °C WEIGHT 68 kg IP 54
Temp.max 50 °C CAPAC INS.CL.F
MADE IN GERMANY
M
5
1
3
4
6
7
2
Imagen 2: Placa de identicación MUB Imagen 3: Placa de identicación MUB (UL)
Leyenda
1 Descripción del modelo 1 Descripción del modelo (lugar de fabricación) - UL-Aproba-
ción)
2 Número de artículo/ Número de fabricación/ Fecha de
fabricación
2 Número de artículo/ Número de fabricación/ Fecha de fab-
ricación
3 Tensión / Frecuencia / Salida del motor 3 Tensión / Frecuencia / Salida del motor
4 Corriente / Revoluciones (max/min) / Potencia 4 Corriente / Revoluciones (max/min) / Potencia
5 UL-número de aprobación
6 Aprobaciones para Ucrania, Rusia / Peso / Nivel de pro-
tección
6 Temperatura mínima / Peso / Nivel de protección
7 Capacidad 1~ / Tipo de aislamiento del motor 7 Temperatura máxima / Capacidad 1~ / Tipo de aislamiento
5.1.2 Medidas
BG A B C D øD øE
025 355 500 500 420 378 355 224
042 400 670 670 590 548 404 253
042 450 670 670 590 548 454 253
042 499 670 670 590 548 504 321
042 500 670 670 590 548 504 321
062 560 800 800 720 676 570 361
062 630 800 800 720 678 635 407
062 710 1000 1000 920 878 630 389
Tabla 1: Placa de identicación MUB
104
