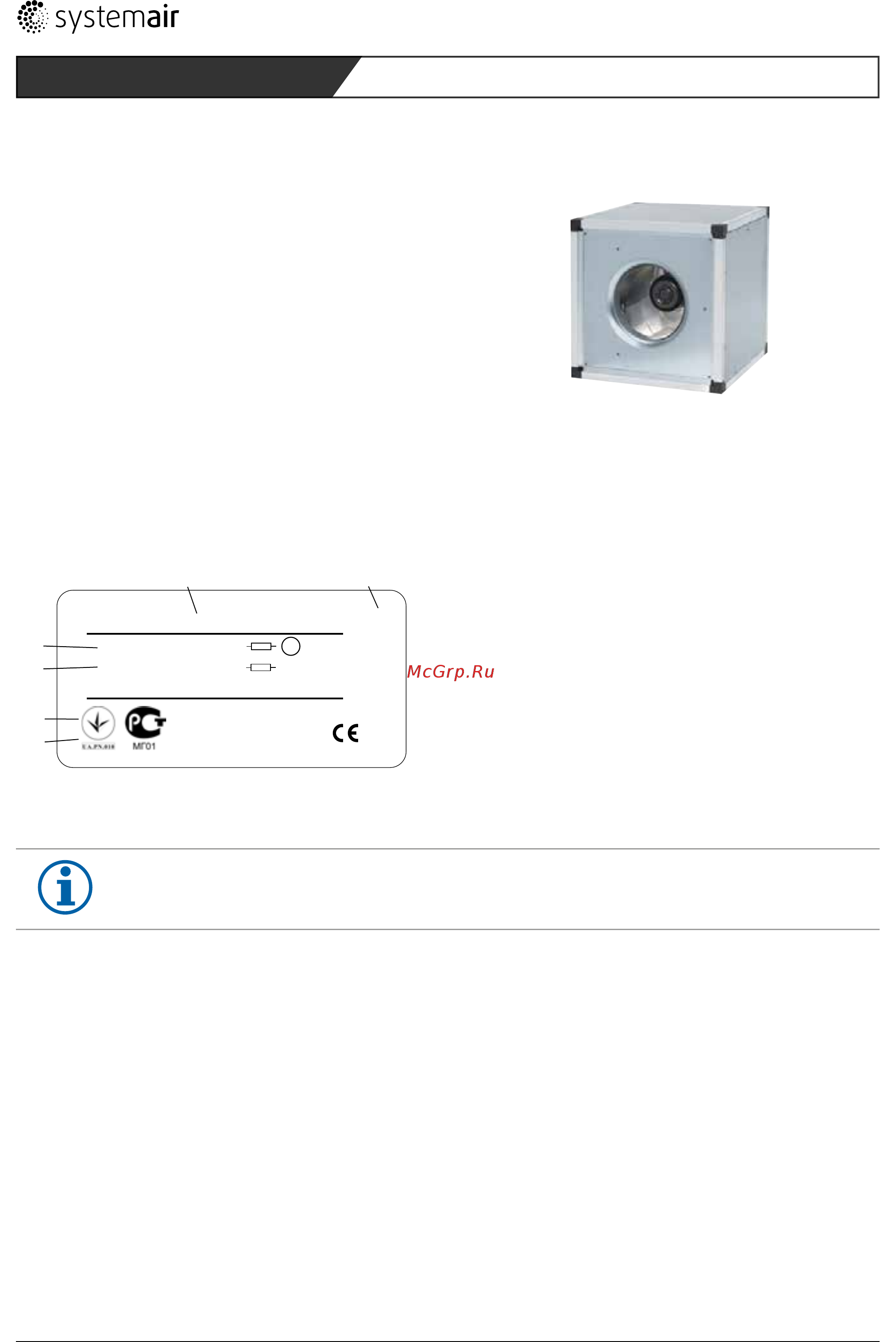

5.4 Beskrivning av MUB-EC Multibox
• 100 % kontrollerbar
• Integrerat motorskydd
• Multifunktionell användning
• Låg ljudnivå.
• Utblåsriktningen kan ändras på plats när som helst utan problem
• Installation i alla lägen är möjligt
• Drift och underhållsfri
• Energisnål
Alla modeller i MUB-EG serien har bakåtböjda skovlar av aluminium och energisnåla, högeffektiva EC ytterrotormotorer i en DC-version.
Elektroniska styrningen är integrerad i motorn. Ingångsspänningen varierar för 1-fasmotor mellan 200 V och 277 V eller för 3-fas-
motorn mellan 380 V och 480 V. Reglering sker via en 0 ... 10 V insignal. Alla motorer är vibrationsisolerade och anpassade för 50 Hz
och 60 Hz. Höljet är dubbemantlat med mellanliggande termisk isloering. Hörnen består av mycket slagtålig plast, PA6. Alla MUB-EG
multiboxar har en isolering bestående av icke brännbar 20 mm glasull
5.4.1 Produktskylt MUB-EC
TYPE:
MUB042 500EC-A2
400 V ~ 50/60 Hz
1,66 A 1340 min 1,05 kW
1
30314 / 782763 / 2010-12-02
WEIGHT 80 kg IP 54
CAPAC INS.CL.F
MADE IN GERMANY
M
1
3
4
6
7
1 Typbeteckning
2 Artikelnummer/ Produktionsnummer/ Tillverkningsdatum
3 Spänning / Frekvens / Motoreffekt
4 Nuvarande / Hastighet (max./min.) / Effekt
6 Registrering Ukraina Russland / Vikt / Produktionsklass
7 Kapacitet / Isoleringsklass, motor
Fig. 8: Produktskylt MUB-EC
OBSERVERA
Tillbehören till Multibox MUB-EG är identiska med tillbehören till Multiboxen MUB (se Fig. 1)
62
