6 Montage
6.1 Sicherheitshinweise
› Die Montage darf nur von ausgebildetem Fachpersonal durchgeführt werden.
› Halten Sie sich an die anlagenbezogenen Bedingungen und Vorgaben des Systemherstellers oder Anlagenbauers.
› Sicherheitsbauteile, z. B. Schutzgitter, dürfen weder demontiert noch umgangen oder außer Funktion gesetzt werden.
1.1 Montagevoraussetzungen
• Einbauort vor Staub, Nässe und Witterungseinüssen geschützt.
• Einbaulage beliebig, Sie können die Multibox sowohl horizontal als auch vertikal einbauen, ebenso können Sie die Ausblasrichtung
vor Ort ändern.
• Aufstellen im Außenbereich mit Wetterschutzdach (Zubehör).
• Beim aufstellen der MUB/T muss sichergestellt sein, dass genügend Platz für die Installation des Gerätes zur Verfügung steht
(Wichtig auf der Motorseite wegen einem Motor-/Laufradwechsel, siehe Bild 10).

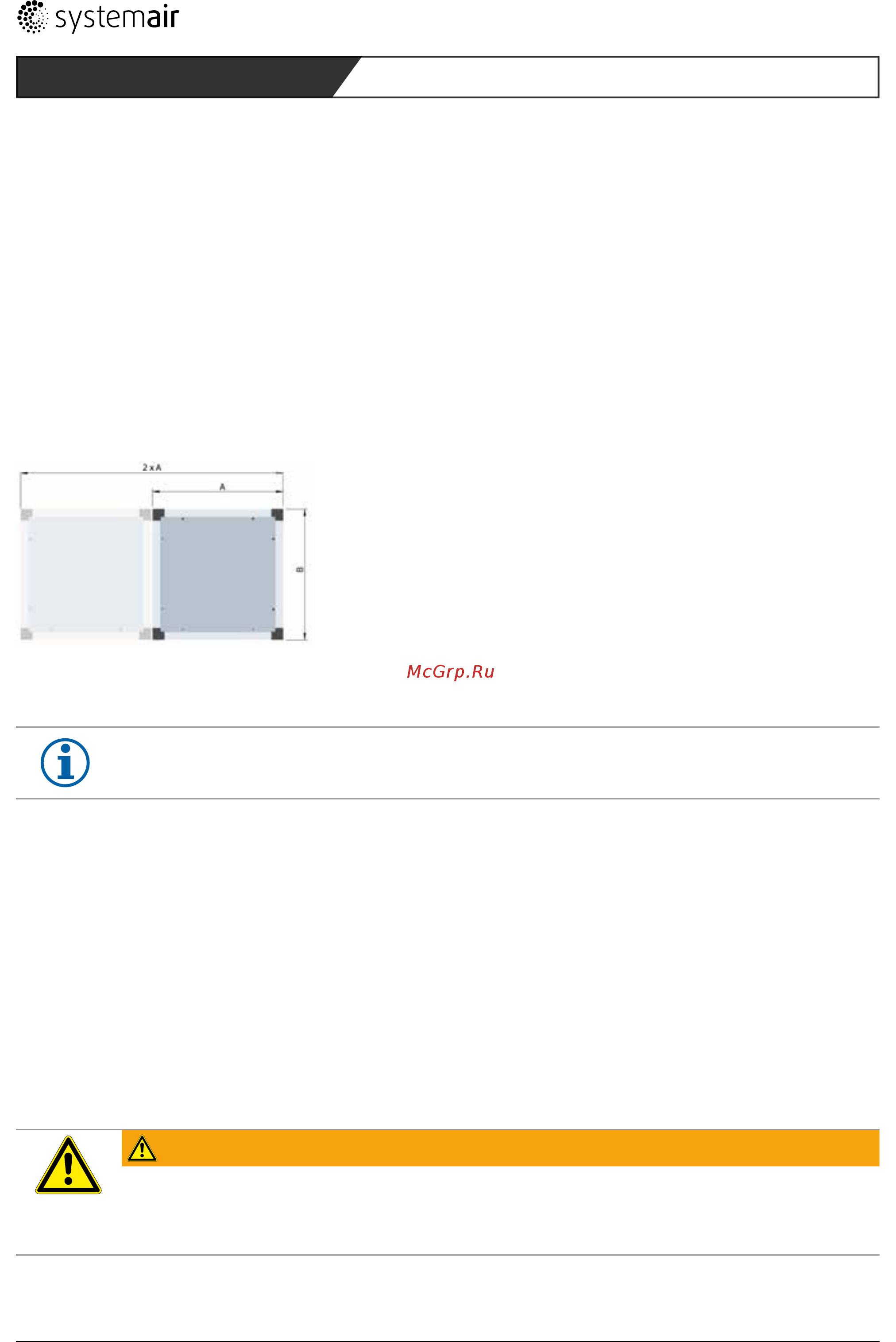

Bild 10: MUB Montagevoraussetzung (Rückseite)
6.3 Montage
HINWEIS
Der Ventilator darf beim Auspacken nur am Grundrahmen aufgenommen werden.
" Verspannen Sie beim Einbau das Gehäuse der Multibox nicht.
" Beachten Sie die Durchströmrichtung (Pfeile).
" Gewährleisten Sie zur Instandhaltung und Wartung sicheren Zugang zur Multibox.
" Sehen Sie Berührungs-, Ansaugschutz und Sicherheitsabstände gemäß DIN EN 294 und DIN 24167-1 vor.
" Gewährleisten Sie ungehinderte und gleichmäßige Einströmung ins Gerät und freies Ausblasen.
6.3.1 Bodenmontage
" Befestigen Sie den Grundrahmen auf einer ebenen, planen Fläche.
" Schließen Sie die Auageäche zwischen Grundrahmen und Sockel bzw. Boden mit Moosgummi oder einem Schaumstoffband ab.
" Montieren Sie die Luftanschlussleitungen und das Zubehör.
6.3.2 Wand- und Deckenmontage
WARNUNG
Gefährdung durch herabfallende Teile!
› Untergrund (Decke/Wand) vor der Montage auf Festigkeit prüfen,
› bei der Auswahl des Befestigungsmaterials das Gewicht, Schwingungsneigung und Schubkräfte beachten
(Gewichtsangaben siehe Typenschild).
" Befestigen Sie die Multibox mit geignetem Befestigungsmaterial auf festem Untergrund.
" Montieren Sie die Luftanschlussleitungen und das Zubehör.
17
