5 Beschreibung
5.1 Beschreibung der Multibox MUB und MUB (UL)
• Drehzahlsteuerbar
• Multifunktionell einsetzbar
• Eingebaute Thermokontakte
• Niedriger Schallpegel
• Ausblasrichtung kann vor Ort jederzeit problemlos geändert werden
• Betriebssicher und weitestgehend wartungsarm
• Installation in jeder Einbaulage möglich
Die Multiboxen sind mit rückwärtsgekrümmten, freilaufenden Lüfterrädern aus Polyamid und spannungssteuerbaren Außenläufermo-
toren ausgestattet. Eine Ausnahme bildet die Multibox MUB 062 630 D4-A2, bei der die Drehzahlregelung nur über einen Frequenzum-
former möglich ist.
Die 400V-Ausführung ist für den D/Y-Anschluss geeignet und ermöglicht einen 2-stugen Betrieb (nicht bei Multibox MUB 062 630
D4-A2). Als Überhitzungsschutz für die Motoren der Multiboxen ist ein interner Thermokontakt mit ausgeführten Leitungen zum
Anschluss an ein Motorschutzschaltgerät eingebaut.
Das Rahmenprol des Gehäuses besteht aus korrosionsbeständigem Aluminium mit Ecken aus Aluminium bzw. Kunststoff. Hierdurch
wird eine höchstmögliche Schlagfestigkeit gewährleistet. Das Gehäuse selbst besteht aus doppelschaligen Paneelen aus verzinktem
Stahlblech mit einer Isolierung aus 20 mm starker Mineralwolle.
Zur thermischen Entkopplung verfügen die Seitenbleche über Tafelnieten. Die Multiboxen sind standardmäßig für geraden Luftdurch-
uss ausgelegt. Aufgrund ihrer austauschbaren Bestandteile können sie jedoch einfach umgebaut werden. Dies erlaubt exible Lösun-
gen im Bereich der Ventilation. Die Multiboxen können somit im Kastengerätebereich als Zuluft- oder Abluftgeräte eingesetzt werden.
Die Multiboxen eignen sich zur Förderung von sauberer Luft, Luft mit geringem Staub- und Fettgehaltig, Medien bis zu einer max. Luft-
dichte von 1,3 kg/m³ und einer zulässigen Feuchte von max. 95 %.
1
2
3
4
5
4
6
3
1

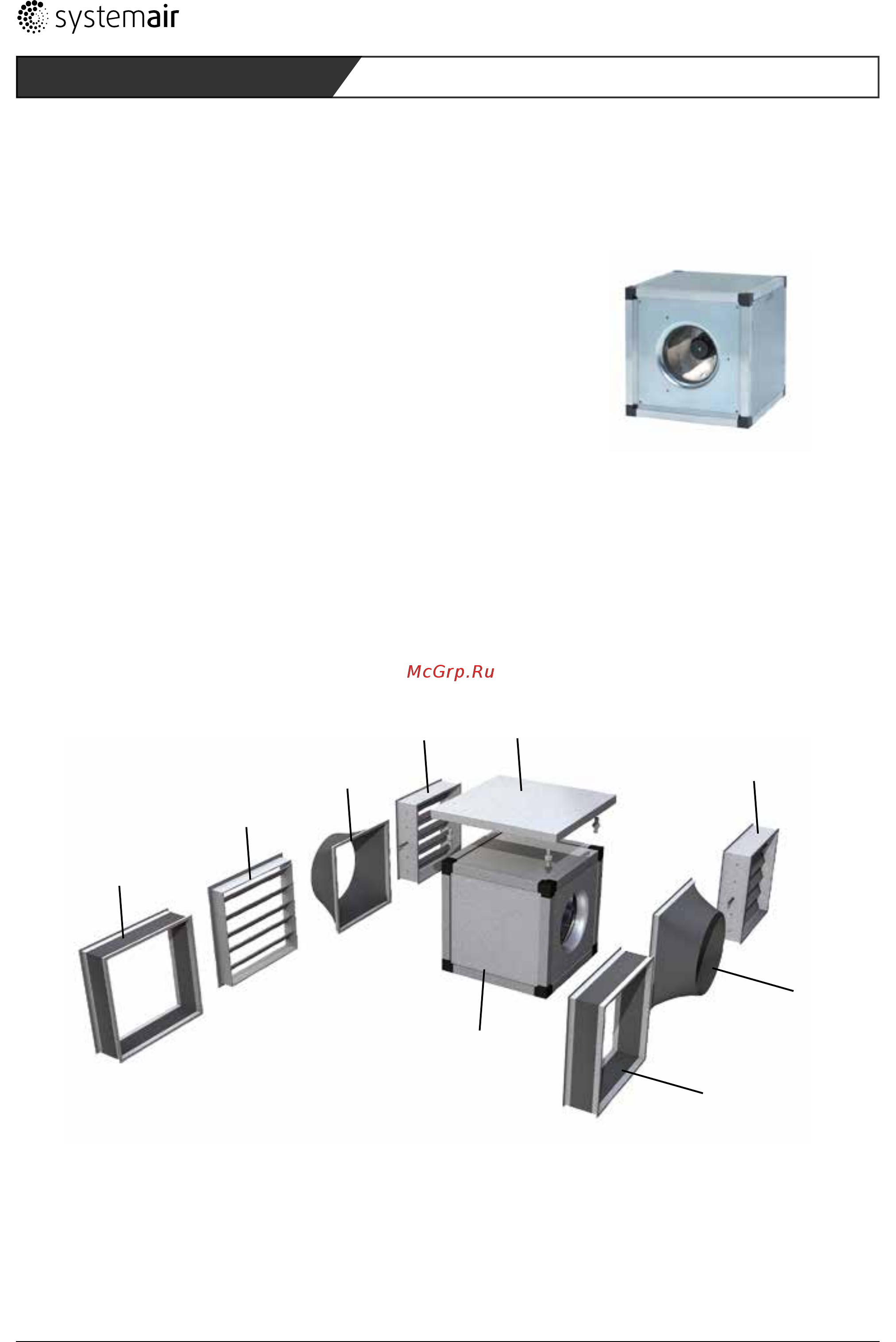

Bild 1: Multibox mit Zubehör
Legende
1 FGV Flexible Verbindung 4 SRKG Jalousieklappe
2 WSG Wetterschutzgitter 5 WSD Wetterschutzdach
3 USG Übergangsstutzen quadratisch auf rund 6 MUB Multibox MUB, MUB (UL), MUB-EC
8
