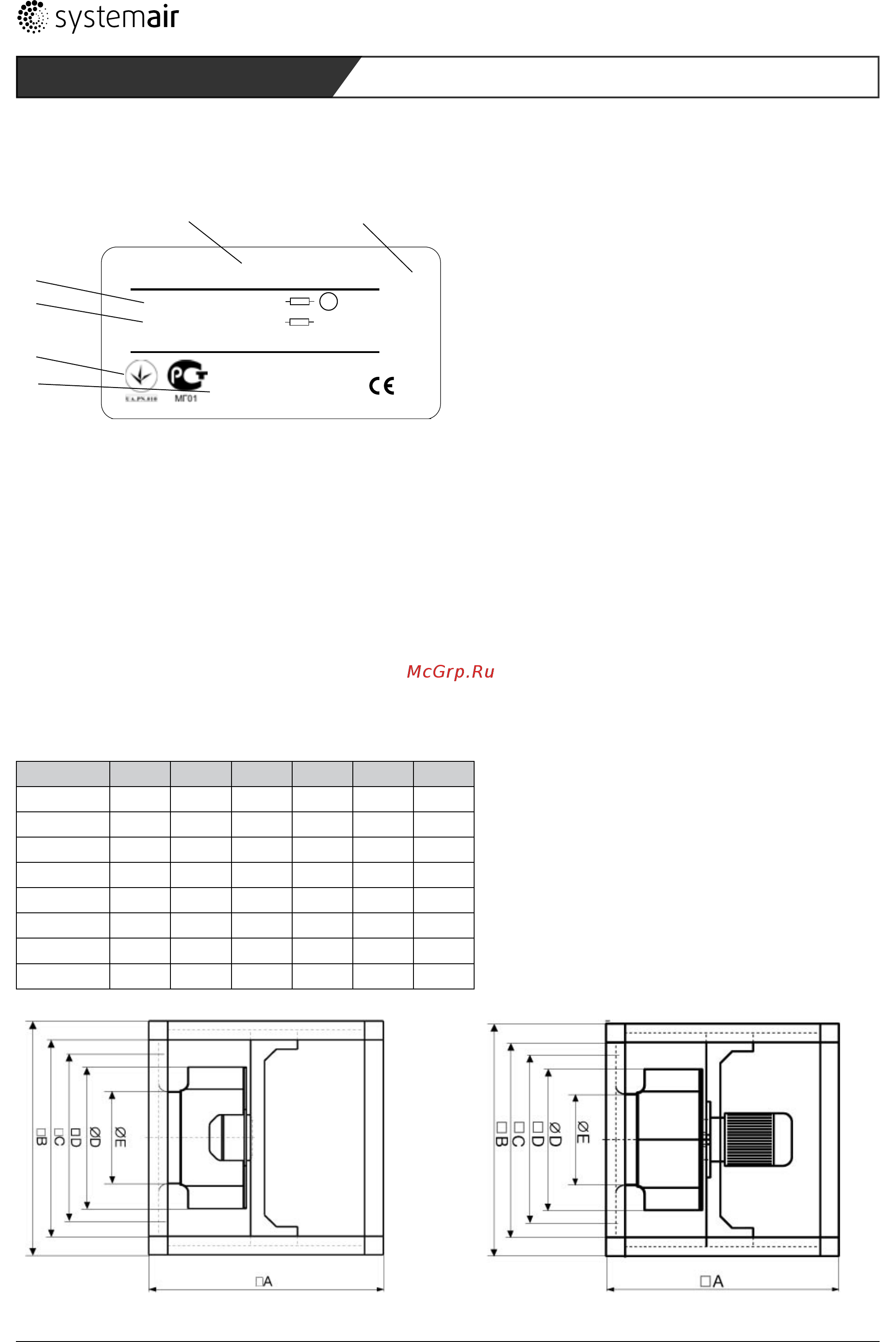

Systemair MUB-CAV/VAV 025 315EC [9/145] Typenschilder
![Systemair MUB-CAV/VAV 025 315EC [9/145] Typenschilder](/views2/1715268/page9/bg9.png)
TYPE:
MUB042 500DV-A2
400 D/Y V ~ 50 Hz
3,88 A 1340 / 1100 min P2=1,5 kW
1
2809 / 722466 / 2010-07-01
WEIGHT 67,4 kg IP 54
CAPAC INS.CL.F
MADE IN GERMANY
M
5.1.1 Typenschilder
1
3
4
6
7
2
Bild 2: Typenschild MUB
Legende
1 Typbezeichnung
2 Artikelnummer/ Produktionsnummer/ Herstelldatum
3 Spannung / Frequenz
4 Strom / Drehzahl (max/min) / Leistung
6 Zulassung Ukraine, Russland / Gewicht / Schutzklasse
7 Kapazität bei 1~ / Isolationsklasse Motor
5.1.2 Maße
BG A B C D øD øE
025 355 500 500 420 378 355 224
042 400 670 670 590 548 404 253
042 450 670 670 590 548 454 253
042 499 670 670 590 548 504 321
042 500 670 670 590 548 504 321
062 560 800 800 720 676 570 361
062 630 800 800 720 678 635 407
062 710 1000 1000 920 878 630 389
Tabelle 1: Maße der Multiboxen MUB
MUB 355 bis 500E4 MUB ab 500DV
9
