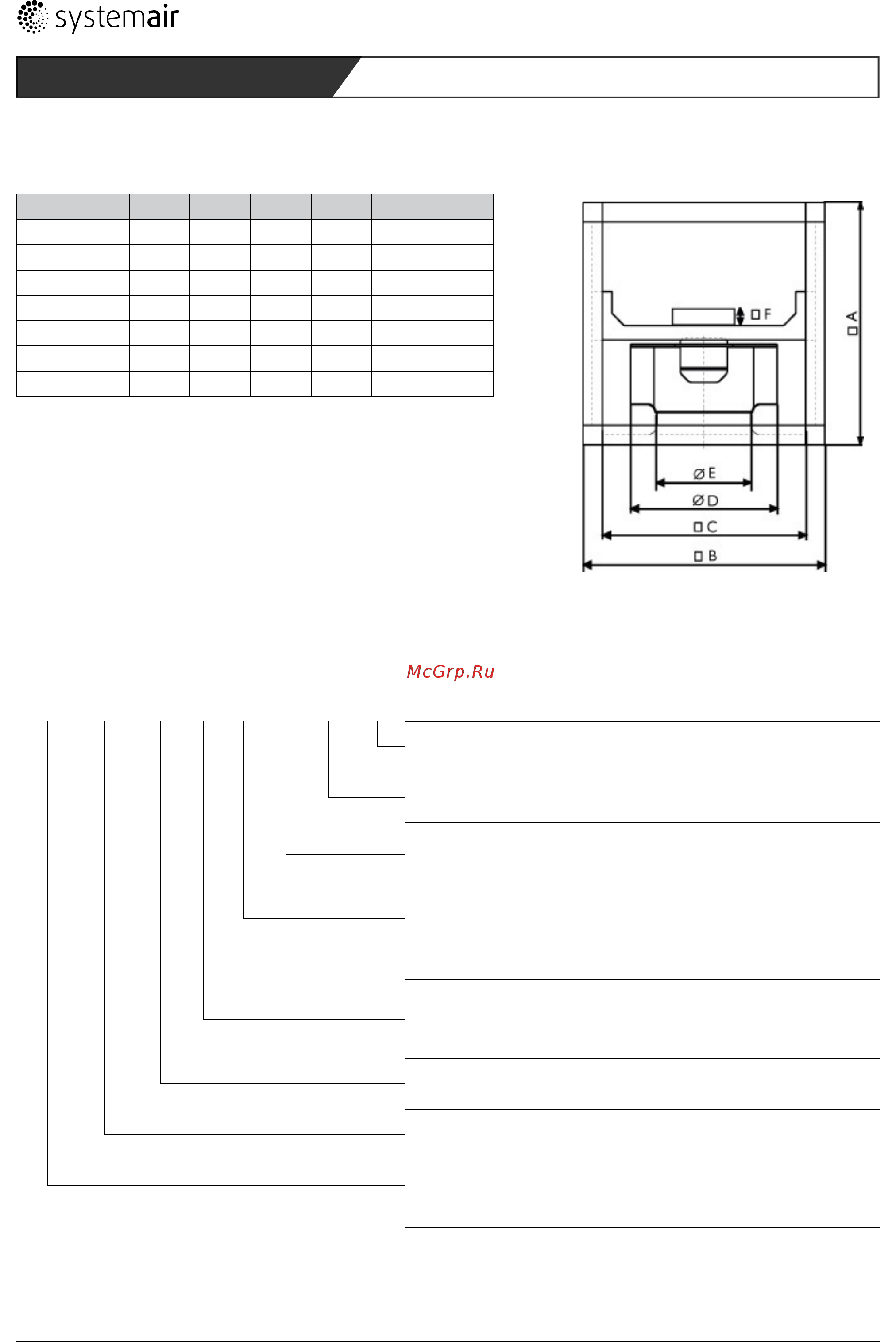

5.4.2 Maße
BG A B C øD øE F
025 315 EC 500 500 420 315 200 40
025 355 EC 500 500 420 255 224 40
042 400 EC 670 670 590 400 253 40
042 450 EC 670 670 590 450 286 70
042 500 EC 670 670 590 504 321 70
062 560 EC 800 800 720 560 360 70
062 630 EC 800 800 720 630 407 70
Tabelle 5: Maße der Multiboxen MUB-EC
5.4.3 Typenschlüssel
MUB 042 500 D V A 2 IE2
IE2: International Efciency
Hoher Wirkungsgrad
mechanische Ausführung
elektrische Ausführung
A: Standardmotor
HT: Hohe Temperatur
Polzahl (entfällt bei EC)
V: 4-4 polig spannungssteuerbar
S: 6-6 polig spannungssteuerbar
4: 4 polig Frequenzumrichter steuerbar
6: 6 polig Frequenzumrichter steuerbar
Motorart
E: Einphasen-Wechselstrom
D: Drehstrom
EC: elektronisch kommutiert
Laufraddurchmesser
Baugröße
Multibox
MUB
MUB/F
MUB/T
Bild 8: Typenschlüssel
