131

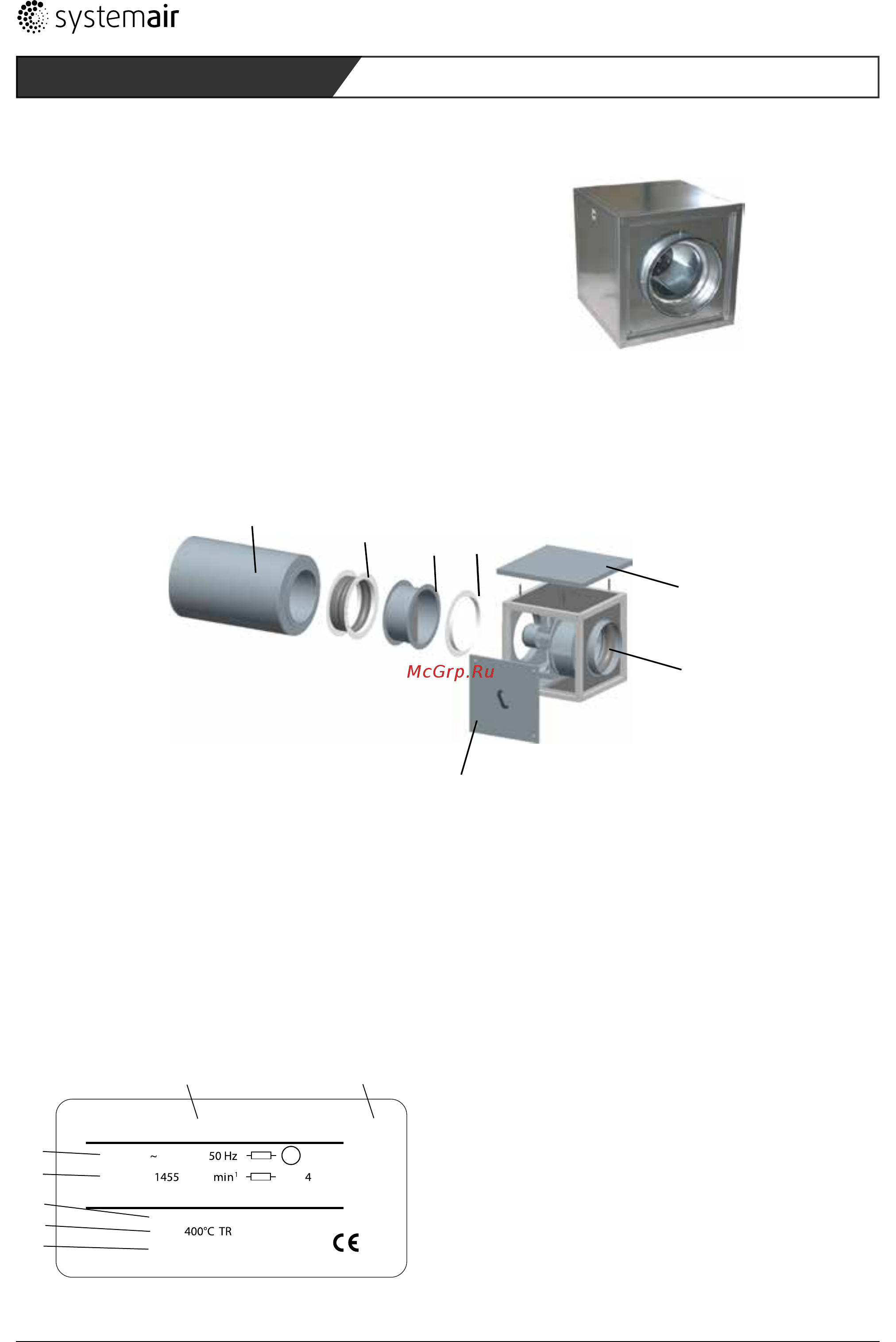

5.3 Описание вентиляторов Multibox MUB/F
• вентилятор дымоудаления
• 400°C/120 мин.(F400)
• теплоизолированный корпус
• низкий уровень шума
• работа в двух режимах
• Испытан по стандарту EN 12101-3 в LGAI, Барселона
Вентиляторы дымоудаления серии MUB/F предназначены для транспортирования горячих газов в стандартных местах
со стандартной температурой до 55°C. Вентиляторы MUB/F Multibox комплектуются легко вращающейся крыльчаткой
с выгнутыми назад лопатками из оцинкованной стали. Конструктивно корпус состоит из стальных секций. Все детали
оцинкованы и защищены от воздействия соленой морской воды. Со всех четырех сторон корпус закрыт панелями с
двойными стенками, выполненными из оцинкованной листовой стали, а для теплоизоляции выложены слоем минеральной
ваты толщиной 20 мм. Поверхность гладкая, поэтому на ней не задерживается пыль и грязь. Направление выброса воздуха
легко меняется: прямо или вбок. Двигатели рассчитаны на высокие температуры до F 400°C / 120 мин. Есть однофазные и
двухфазные двигатели.
1
2
3
4
6
5
РИС 6: Вентиляторы Multibox MUB/F
Обозначения
1 RSA Шумоглушитель 5 WSD Крыша для защиты от атмосферных осадков
2 EVH Гибкая вставка 6 MUB/F Вентилятор Multibox
3 LRK Автоматически закрывающаяся
заслонка
7 GFL Контрфланец
4 SDM Служебная дверка
5.3.1 Заводская табличка
TYPE:
MUB/F 062 630 D4 HT
400 DV
8,2 A kW
33302 / 7367
87 / 2010-09-01
T
CAP AC
COSPH
M
WEIGHT 163 kg IP55
INS.CL.F
1
3
4
6
7
2
8
1 Обозначение типа
2 Артикул/заводской номер/дата производства
3 Напряжение/частота/мощность двигателя
4 Ток/скорость (макс./мин.) / производительность
6 Регистрационные знаки Украины, России / вес / класс
защиты
7 Производительность при 1- / класс изоляции, двигатель
8 Температура (TR: температура на вентиляторе)
РИС 7: Заводская табличка вентилятора MUB/F
