• Вентиляция • Вентиляция с рекуперацией тепла
133
• HRV • VAM-FA

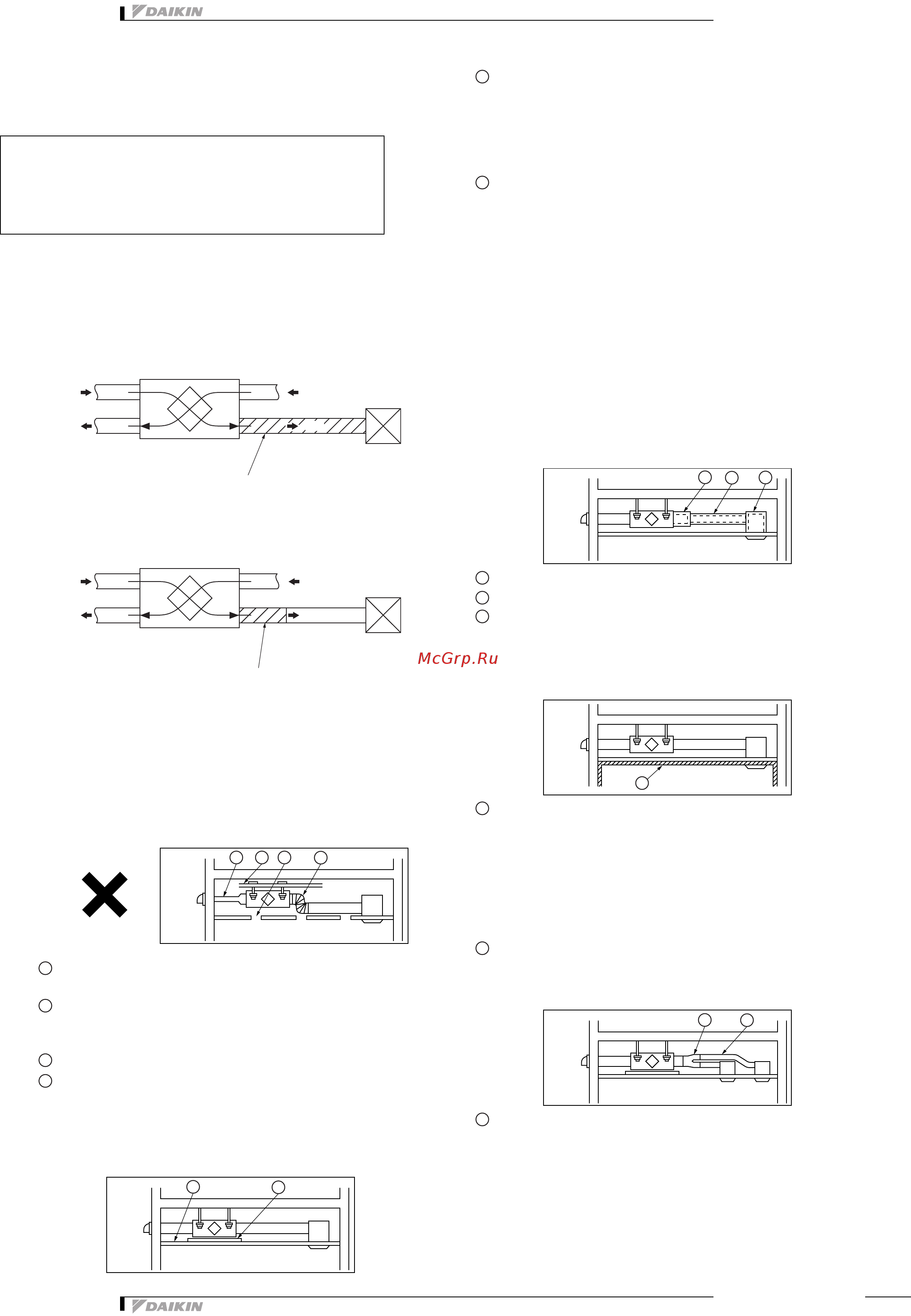

10 Установка
10-1 Снижение уровня шума при работе
10-1-1 Рекомендации по снижению уровня
шума при работе
1. Уровень шума при работе, исходящий из
воздуховыпускного отверстия, можно снизить, нанеся
звукоизоляционный материал на воздуховод SA (подача
воздуха в помещении).
2. Уровень шума при работе можно эффективно снизить,
нанеся звукоизоляционный материал на часть воздуховода
SA около корпуса блока, а не около воздухозаборной/
воздухораспределительной решетки.
10-1-2 Меры по снижению уровня шума при
работе, исходящего от оборудования,
установленного в мансарде, и от
воздуховодов.
1. При установке моделей с большим расходом воздуха
(650 м
3
/час и более), если предполагается нанесение
звукоизоляционного материала, необходимо стараться
избегать следующего. (Рис. 1)
Очень малый диаметр воздуховода (Пример: φ 250 →
φ 150, φ 200 → φ 100)
Слишком большой изгиб воздуховода с применением
сильфона (в частности, при подсоединении сильфона
к воздуховыпускному отверстию корпуса блока)
Отверстия в потолке
Подвешивание блока на элементы, которые не имеют
достаточной прочности
См. “Меры предосторожности при установке и
подвешивании блока” на стр. 76 и 86.
2. Необходимо выполните следующие меры по снижению
шума. (Рис. 2)
Использовать потолок со звукоизоляцией (с низкой
звукопроницаемой способностью).
Примечание:
Некоторые потолки со звукоизоляцией не очень эффективны
с точки зрения поглощения низкочастотных составляющих
рабочего шума.
Поместить звукоизоляционный материал под
источником рабочего шума.
Примечание:
При нанесении листа звукоизоляционного материала,
им необходимо полностью покрыть весь корпус блока.
Однако необходимо учитывать, что некоторые модели
не позволяют использовать лист звукоизоляционного
материала, поскольку он может неблагоприятно влиять
на вентиляцию излучаемого тепла.
10-1-3 Снижение уровня шума при работе,
исходящего из воздуховыпускного
(воздухозаборного) отверстия
1. Для снижения уровня шума при работе, исходящего от
моделей канального типа, установленных в мансарде,
необходимо использовать следующие рекомендуемые
дополнительные аксессуары. (Рис. 3)
Звукопоглощающая камера (Глушитель)
Гибкий воздуховод
Звукопоглощающая воздухозаборная/
воздухораспределительная решетка
2. Если эти аксессуары не дают нужный эффект, или если
используется модель кассетного типа, установленная в
мансарде, необходимо выполнить следующее.
Нанести звукоизоляционный
материал на внутреннюю
поверхность помещения.
3. Для снижения шума от потока воздуха, исходящего из
воздуховыпускного (воздухозаборного) отверстия модели
канального типа, установленного в мансарде, необходимо
использовать гибкий воздуховод малого диаметра с
высокой звукопоглощающей способностью, что позволяет
снизить уровень шума.
Отводной воздуховод (для прохождения воздушного
потока через два воздуховода, что позволяет уменьшить
его скорость перед поступлением в воздуховыпускное
(воздухозаборное) отверстие)
Гибкий воздуховод
4. Частичной мерой по снижению уровня шума является
установка блока с источником шума, расположенным в
углу помещения; при этом для людей, находящихся в
центре помещения, уровень исходящего шума будет
минимальным. Необходимо определить оптимальное
расположение блока, обеспечивающее минимальный
уровень шума, который слышит любой человек,
находящийся в помещении.
Воздухозаборная/воздухораспределительная решетки
могут
создавать рабочий шум на 8 - 11 фонов выше, чем
шум корпуса блока HRV.
При установке этого блока в тихом месте необходимо
предпринять меры по снижению уровня шума при работе.
EA
OA RA
SA
(HC0054)
Воздухозаборная/
воздухораспределительная
решетка
Нанести звукоизоляционный
материал на воздуховод SA.
Гибкий воздуховод
Блоки HRV
EA
OA RA
SA
(HC0055)
Воздухозаборная/
воздухораспределительная
решетка
Нанести здесь звукоизоляционный
материал для эффективного снижения уровня шума при работе.
Гибкий воздуховод
Блоки HRV
1
4 3
2
(HC0056)
Рис. 1
1
2
3
4
(HC0057)
1
2
Рис. 2
1
2
(HC0058)
1
3
2
Рис. 3
1
2
3
(HC0059)
1
Рис. 4
1
1
(HC0060)
1
2
Рис. 5
2
