• Вентиляция • Вентиляция с рекуперацией тепла
71
• HRV • VAM-FA
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-9 DST301B61: Программируемый таймер

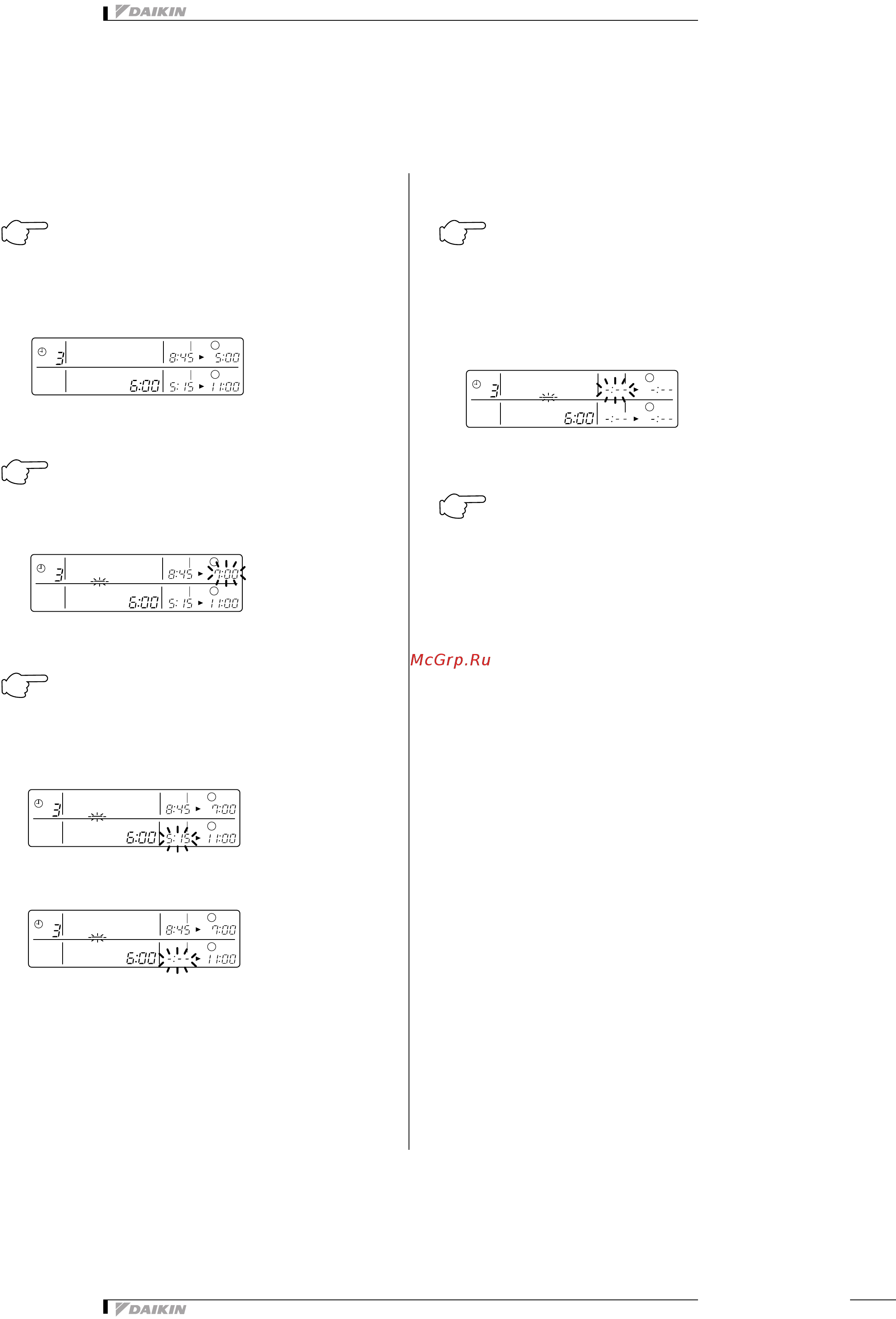

A. Частичное изменение/отмена
Нажать кнопку OK, если необходимо изменить
включение таймера. Мигает вывод следующего
запрограммированного времени. Каждый раз при
нажатии кнопки мигает следующий устанавливаемый
участок.
Нажать КНОПКУ УСТАНОВКИ ЧАСА/МИНУТЫ
иизменить запрограммированное время. Нажать
КНОПКУ ВКЛ, закончив установку изменения.
Нажать КНОПКУ ОТМЕНЫ ПРОГРАММЫ и
отменить запрограммированное время. При
повторном нажатии кнопки вывод возвращается
в первоначальное
состояние. Нажать КНОПКУ
ВКЛ ТАЙМЕРА, закончив отмену.
Таким же образом отменить запрограммированное время
остановки системы 2.
B. Полная отмена
Нажать КНОПКУ ВЫБОРА ДНЕЙ НЕДЕЛИ и перейти
в день недели, который нужно отменить. Затем нажать
КНОПКУ УСТАНОВКИ ВЫХОДНЫХ ДНЕЙ, над конкретным
днем недели появляется “ВЫКЛ”. Запрограммированное
время отменено. При повторном нажатии кнопки вывод
возвращается в первоначальное состояние.
Нажать КНОПКУ ПРОГРАММИРОВАНИЯ ПУСКА.
Установка программы завершена.
Примечания:
• Если кнопка не будет нажата
в течение 20 минут,
то вывод автоматически возвратится обратно в
первоначальное состояние. В этом случае содержание
установки будет сохраняться только до момента,
когда нажата КНОПКА ВКЛ ТАЙМЕРА (или КНОПКА
УСТАНОВКИ ВЫХОДНЫХ ДНЕЙ или КНОПКА
КОПИРОВАНИЯ ПРОГРАММЫ ПРЕДЫДУЩЕГО ДНЯ).
• Для продолжения изменения/отмены не нажимать
КНОПКУ ЗАПРОГРАММИРОВАННОГО ПУСКА до тех
пор, пока все изменения/
отмены не будут выполнены.
• Работа, управляемая таймером, выполняется даже при
установке программы.
Перейти к выводу
“ЗАПРОГРАММИРОВАННОЕ
ВРЕМЯ ВЫКЛ СИСТЕМЫ.”
Изменить
запрограммированное
время ВЫКЛ системы
p1 на 7:00 p.m.
Перейти к
запрограммированному
времени пуска
системы 2.
Установить
запрограммированное
время пуска системы 2
на отмену программы.
(HC0186)
4
NO.
CLOCK
OFF OFF
AM
MON
TUE
WED
THU
FRI
SAT
SUN
ON OFF
PM
1234567
FRI
5
PM
SET1
PM
SET2
ON OFF
PM
5
NO.
CLOCK
OFF OFF
AM
MON
TUE
WED
THU
FRI
SAT
SUN
ON OFF
PM
1234567
FRI
5
PM
SET
1
PM
SET2
ON OFF
PM
6
NO.
CLOCK
OFF OFF
AM
MON
TUE
WED
THU
FRI
SAT
SUN
ON OFF
PM
1234567
FRI
5
PM
SET1
PM
SET2
ON OFF
PM
NO.
CLOCK
OFF OFF
AM
MON
TUE
WED
THU
FRI
SAT
SUN
ON OFF
PM
1234567
FRI
5
PM
SET1
PM
SET2
ON OFF
AM PM
Перейти к
четвергу,
установив его
как выходной
день.
7
NO.
CLOCK
OFF OFF
MON
TUE
WED
THU
FRI
SAT
SUN
ON OFF
PM
1234567
FRI
5
SET1
SET2
ON OFF
8
