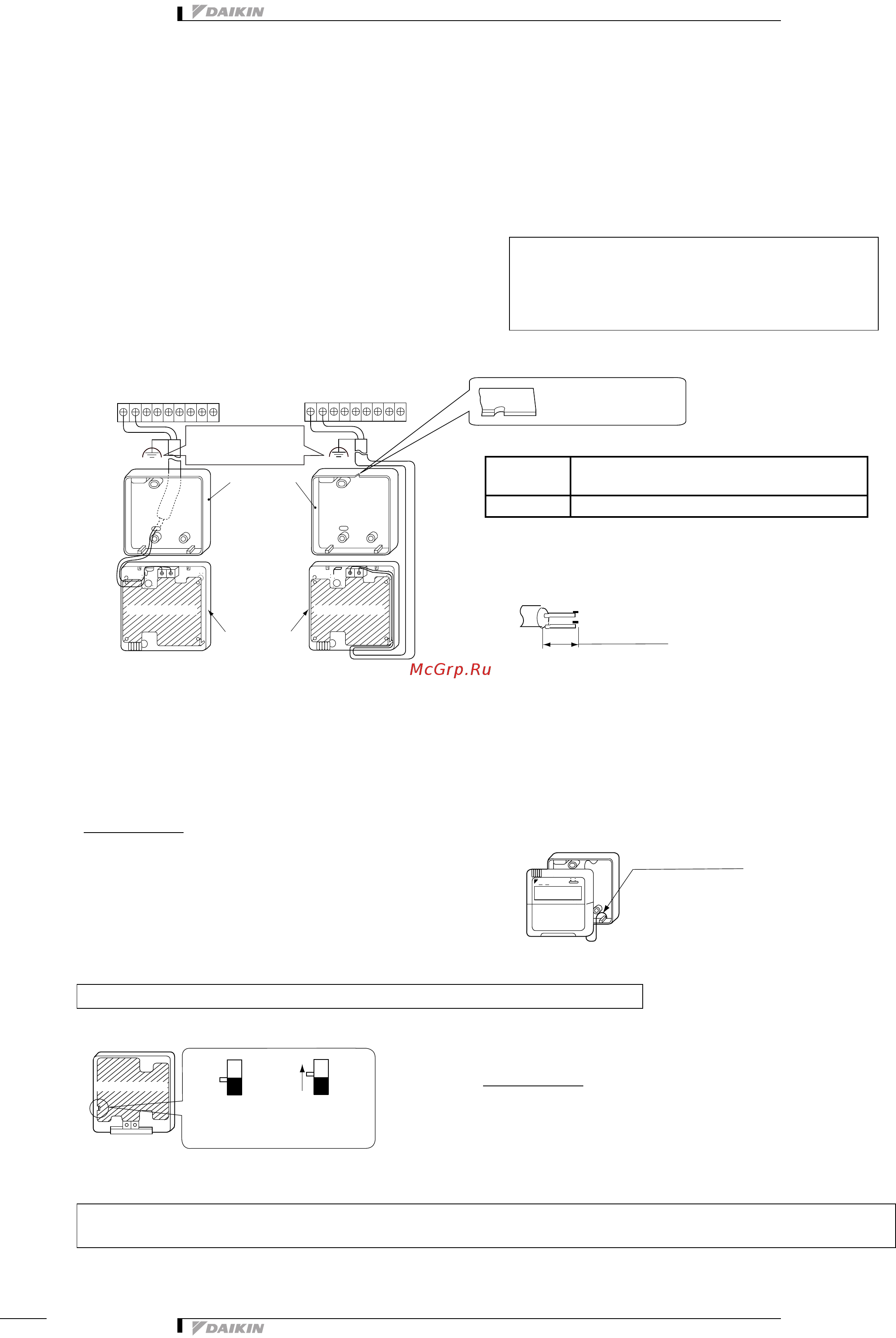

Daikin VAM350FA [20/149] Технические характеристики продукта
![Daikin VAM350FA [20/149] Технические характеристики продукта](/views2/1718964/page20/bg14.png)
• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
18
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-1 BRC301B61: Пульт дистанционного управления
7-3-1-1 Инструкции по монтажу пульта дистанционного управления
Изменить установку переключателя ГЛАВНЫЙ/ПОДЧИНЕННЫЙ, как показано ниже.
3. Смонтировать проводку блока HRV.
Подсоединить клеммы верхней части пульта
дистанционного управления (P1, P2) и клеммы
блока HRV (P1, P2).
(P1 и P2 не имеют полярности.)
4. Установить обратно верхнюю часть пульта
дистанционного управления.
Будьте внимательны, чтобы не пережать проводку
при установке.
ПРИМЕЧАНИЕ
1. Клеммная коробка и проводка для подсоединения
в комплект не включены.
2. Не касайтесь рукой PCB.
Управление одним блоком HRV с двух пультов дистанционного управления
Установить один пульт дистанционного управления в
состояние “главный”, а другой - в состояние “подчиненный”.
ПРИМЕЧАНИЕ
• При управлении с одного пульта дистанционного
управления проверьте, чтобы переключатель был
установлен на “главный”.
• Выполните установку для пульта дистанционного
управления до включения электропитания.
“
88” выводится в течение около одной минуты, когда включено питание, и в некоторых случаях пульт
дистанционного управления не может работать.
(HC0112)
2P034150
ПРИМЕЧАНИЕ
При выполнении разводки провода прокладывать в
стороне от проводов электропитания, чтобы избежать
действия электрических шумов (внешний шум).
P2 P1
P2 P1
Сделать надрез для
протягивания проводов
с помощью кусачек, и т.д.
Заземлить экранированную
часть на стороне блока HRV.
Блок HRV Блок HRV
Нижняя часть
пульта
дистанционного
управления
Верхняя часть
пульта
дистанционного
управления
(Тыльная проводка)(Верхняя проводка)
PCB PCB
Технические характеристики проводки
ПРИМЕЧАНИЕ:
1. Отслоить экран и оболочку участка, который нужно
пропустить внутрь корпуса пульта дистанционного
управления, как показано на рисунке внизу.
1. Выполнить клемму провода, подсоединяемого к
пульту дистанционного управления, таким образом,
чтобы экранированная часть не касалась любой
другой части.
2. Для проводки передачи данных могут использоваться
провода в металлической оплетке, но они не
соответствуют требованиям EMC (электромагнитной
совместимости) (Европейская Директива). При
использовании проводов в металлической оплетке:
Тип проводки
Экранированный провод (2-проводной)
(См. ПРИМЕЧАНИЕ 3)
Размер 0,75 – 1,25 мм
2
Отслоить экран
и оболочку.
Сначала поставьте
зажимы снизу.
S
S
S
M
S
M
Главный пульт
дистанционного
управления
(Заводская установка)
Подчиненный пульт
дистанционного
управления
PCB
