• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
68
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-9 DST301B61: Программируемый таймер

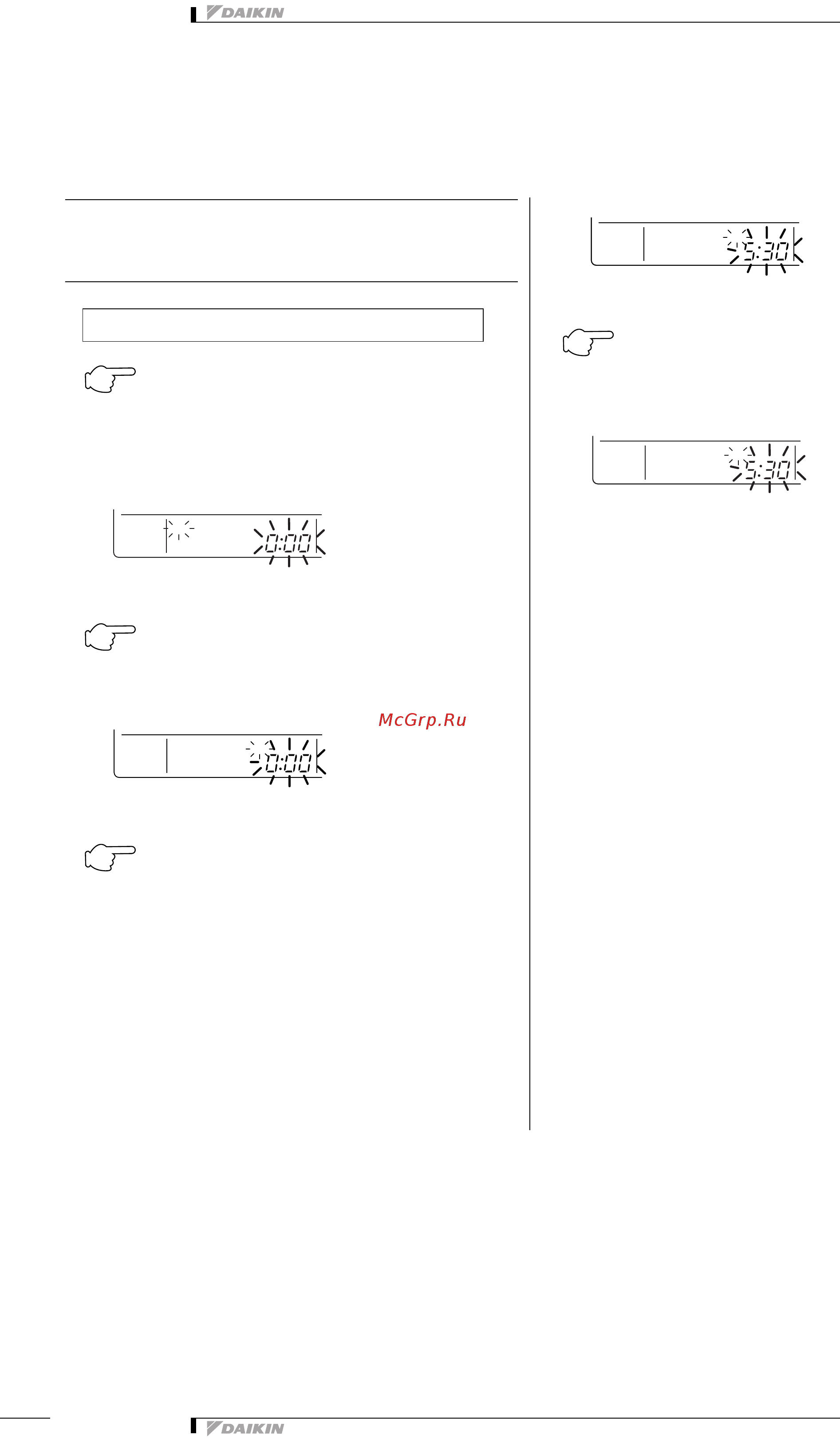

УСТАНОВКА ТЕКУЩЕГО
ВРЕМЕНИ РАБОТЫ (Рис. 3)
Нажать КНОПКУ НАСТРОЙКИ ЧАСОВ. Мигает
текущее время.
Примечание:
Текущее время необходимо настроить при первом
включении питания или в случае нарушения
электроснабжения в течение 48 часов и более.
Нажать КНОПКУ ВЫБОРА ДНЕЙ НЕДЕЛИ. Каждый
раз при нажатии кнопки, вывод дня сдвигается вправо.
Примечание:
Вывод “ПОН” идет после вывода “ВОС”.
Установить время с помощью КНОПКИ УСТАНОВКИ
ЧАСА/МИНУТЫ. Каждый раз при нажатии КНОПКИ
УСТАНОВКИ ЧАСА/МИНУТЫ, значение минуты или
часа последовательно увеличивается.
При постоянном нажатии кнопки, значение увеличивается
непрерывно.
Примечания:
• При нажатой кнопке, после “AM 11:00” идет “PM 0:00”.
• При нажатой кнопке, после “59” (минута) идет “00” (минута).
Нажать КНОПКУ ВКЛ ТАЙМЕРА, когда слышен
сигнал времени по телевидению, радио, телефону,
ит.д. Символ “:” мигает, и часы начинают идти.
Примечания:
• Часы используются в 12-часовой шкалой.
• При включении питания система может выводить “
88
”
приблизительно одну минуту, и не начинать работу после
одновременного включения всех жидкокристаллических
индикаторов.
• Если КНОПКА НАСТРОЙКИ ЧАСОВ нажата по ошибке,
нажать ее снова для возврата в первоначальное
состояние. Поскольку часы не остановлены, то время,
которое показывают часы, осталось верным. В случае
нарушения электроснабжения в течение 48 часов,
часы работают на встроенной батарее.
(Пример) Установка: пятница, 5:30 p.m.
Установить
пятницу.
1
ЧАСЫ
AMAM
ВКЛ
1
2
CLOCK
AM
FRI
5
3
Установить время
в 5:30 p.m.
Нажать КНОПКУ
ВКЛ ТАЙМЕРА
точно с сигналом
времени в 5:30 p.m.
(HC0184)
CLOCK
P
M
FRI
5
4
CLOCK
PM
FRI
5
