• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
26
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-3 KRP2A51, KRP2A61: Проводной адаптер для доп. элект. оборуд.

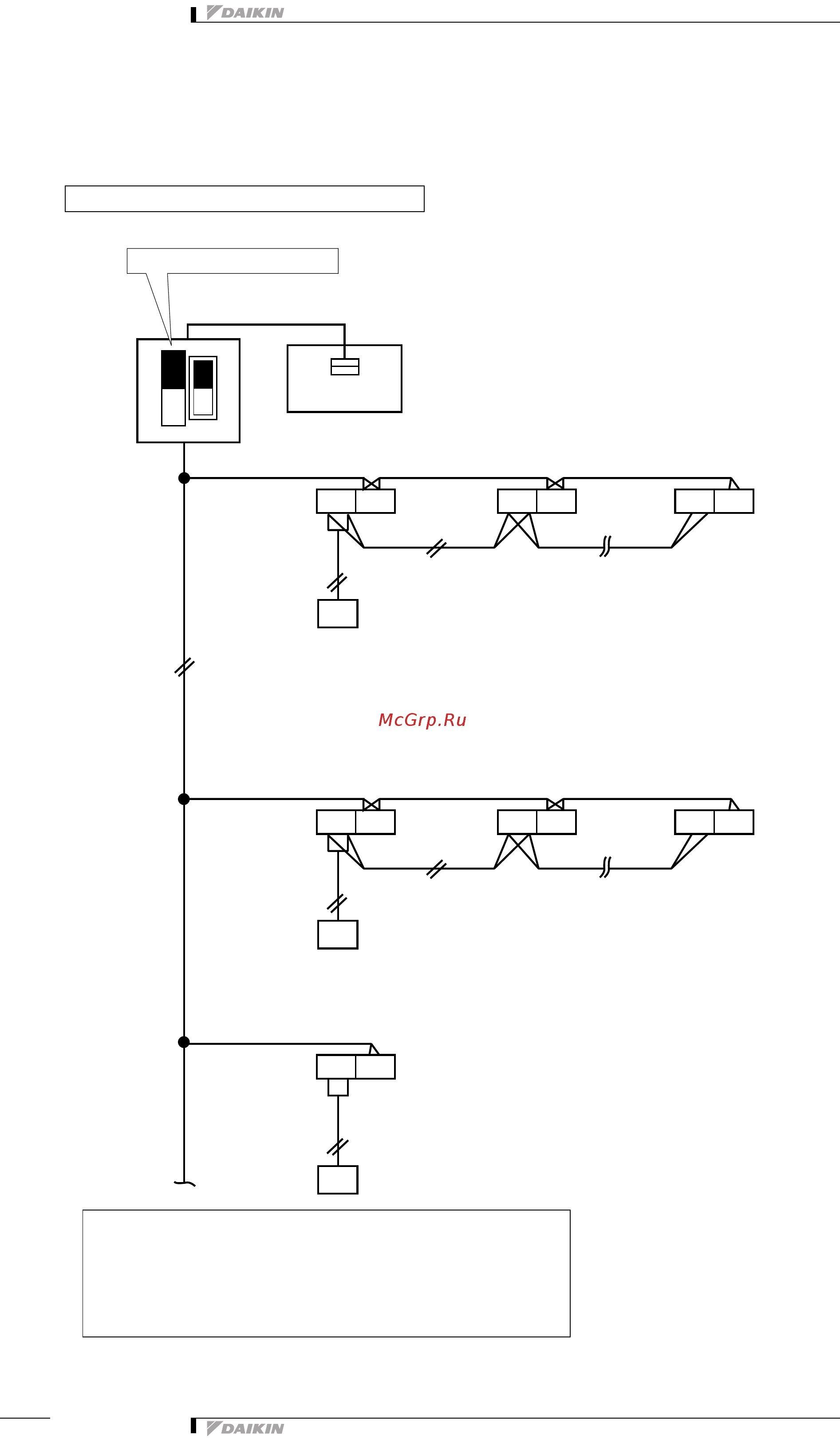

1. Для зонального управления
Монтаж проводки к внутренним блокам
(Технические характеристики проводки)
Проводка .... Провод в металлической оплетке (2-проводной)
Размер .... 0,75 ~ 1,25 мм
2
Длина .... Макс. 1000 м
< ВНИМАНИЕ >
Провода передачи данных прокладывать на расстоянии не менее
50 мм от проводов электропитания, чтобы избежать сбоев.
(HC0123)
F1,F2P1,P2
R/C
Z
I
X18A
SS
3
F1,F2P1,P2 F1,F2P1,P2
F1,F2P1,P2
R/C
R/C
F1,F2P1,P2
F1,F2P1,P2 F1,F2P1,P2
Установите “ЗОНУ”
Узел PCB
ВЫВОД
Адаптер
PCB
Пульт дистанционного управления
Макс. 16 блоков
Пульт дистанционного управления
Макс. 16 блоков
Пульт дистанционного управления
Макс.
64 групп
