• Вентиляция • Вентиляция с рекуперацией тепла
15
• HRV • VAM-FA
7 Технические характеристики продукта
7-3 Дополнительные аксессуары

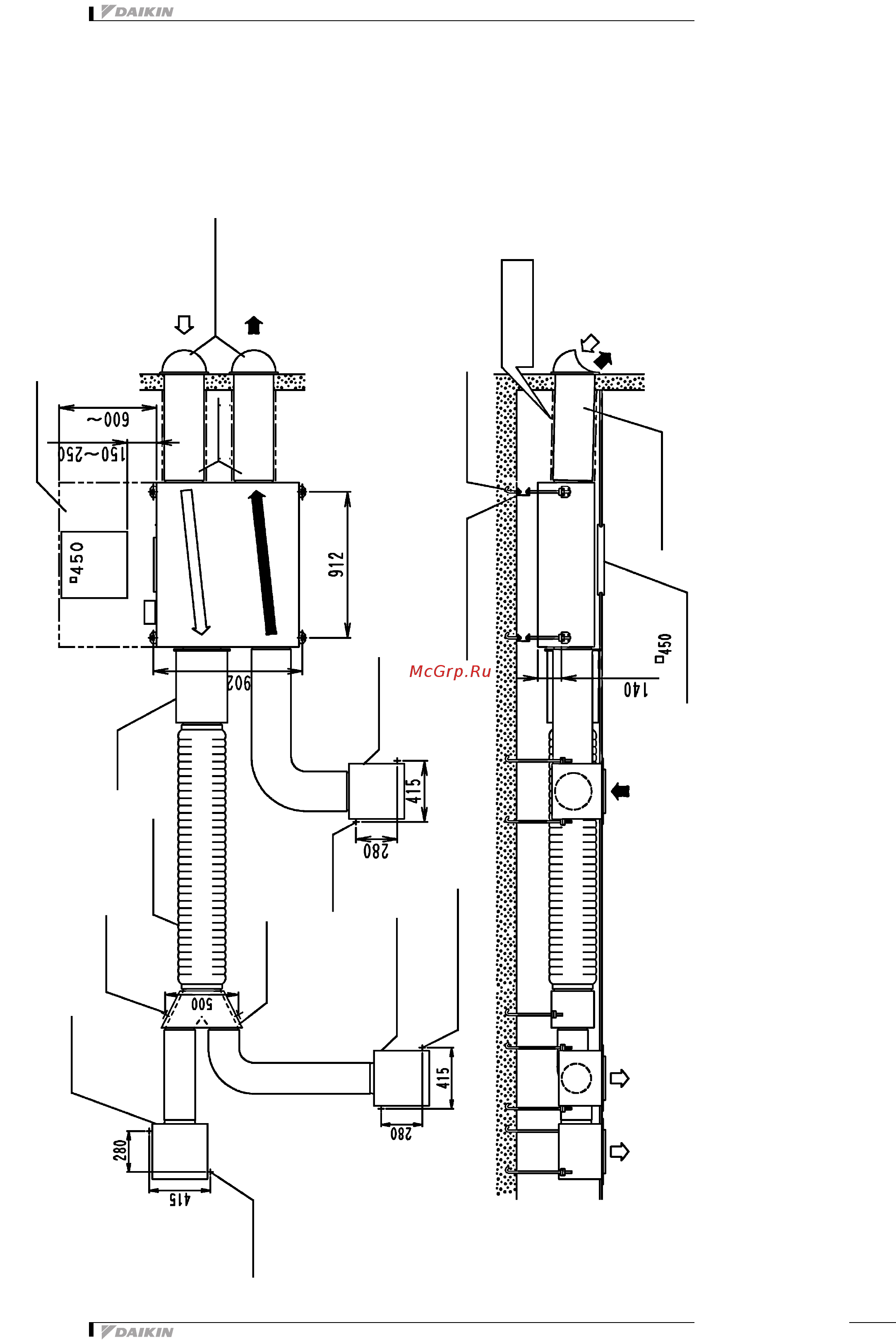

Пример установки
(СВЕЖИЙ ВОЗДУХ СНАРУЖИ)
OA
КРУГЛЫЙ КОЖУХ
(МЕСТНАЯ ПОСТАВКА)
УГОЛ НАКЛОНА НЕ МЕНЕЕ
ОДНОЙ ПЯТИДЕСЯТОЙ
СМОТРОВОЕ ОТВЕРСТИЕ
(МЕСТНАЯ ПОСТАВКА)
НОМИНАЛЬНЫЙ ДИАМЕТР
OA
(СВЕЖИЙ ВОЗДУХ СНАРУЖИ)
RA
(ВОЗВРАТНЫЙ ВОЗДУХ ИЗ
ПОМЕЩЕНИЯ)
ПОЛОЖЕНИЕ БОЛТА ДЛЯ ПОДВЕШИВАНИЯ
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ РЕШЕТКА K-DGL200A
ТЕПЛОИЗОЛЯЦИОННЫЙ
МАТЕРИАЛ
(МЕСТНАЯ ПОСТАВКА)
МЕТАЛЛИЧЕСКИЙ КРОНШТЕЙН ДЛЯ ПОДВЕШИВАНИЯ
ДЛЯ ПОГЛОЩЕНИЯ ВИБРАЦИИ
(МЕСТНАЯ ПОСТАВКА)
ГИБКИЙ ВОЗДУХОВОД
K-FDS252C
ПОЛОЖЕНИЕ БОЛТА
ДЛЯ ПОДВЕШИВАНИЯ
SA
(ПРИТОЧНЫЙ ВОЗДУХ В
ПОМЕЩЕНИЕ)
ВОЗДУХОЗАБОРНАЯ РЕШЕТКА
K-DGL250A
БОЛТ ДЛЯ ПОДВЕШИВАНИЯ
(МЕСТНАЯ ПОСТАВКА)
ОТВОДНОЙ ВОЗДУХОВОД
KHA90B2
EA
(ОТРАБОТАННЫЙ ВОЗДУХ
НАРУЖУ)
EA
(ОТРАБОТАННЫЙ ВОЗДУХ НАРУЖУ)
SA
(ПРИТОЧНЫЙ ВОЗДУХ В
ПОМЕЩЕНИЕ)
ПОЛОЖЕНИЕ БОЛТА ДЛЯ
ПОДВЕШИВАНИЯ
ВОЗДУХОЗАБОРНАЯ
РЕШЕТКА K-DGL250A
ПРОСТРАНСТВО ДЛЯ ОБСЛУЖИВАНИЯ
СМОТРОВОЕ
ОТВЕРСТИЕ
ПОЛОЖЕНИЕ БОЛТА
ДЛЯ ПОДВЕШИВАНИЯ
ГЛУШИТЕЛЬ
KDDM24A100
