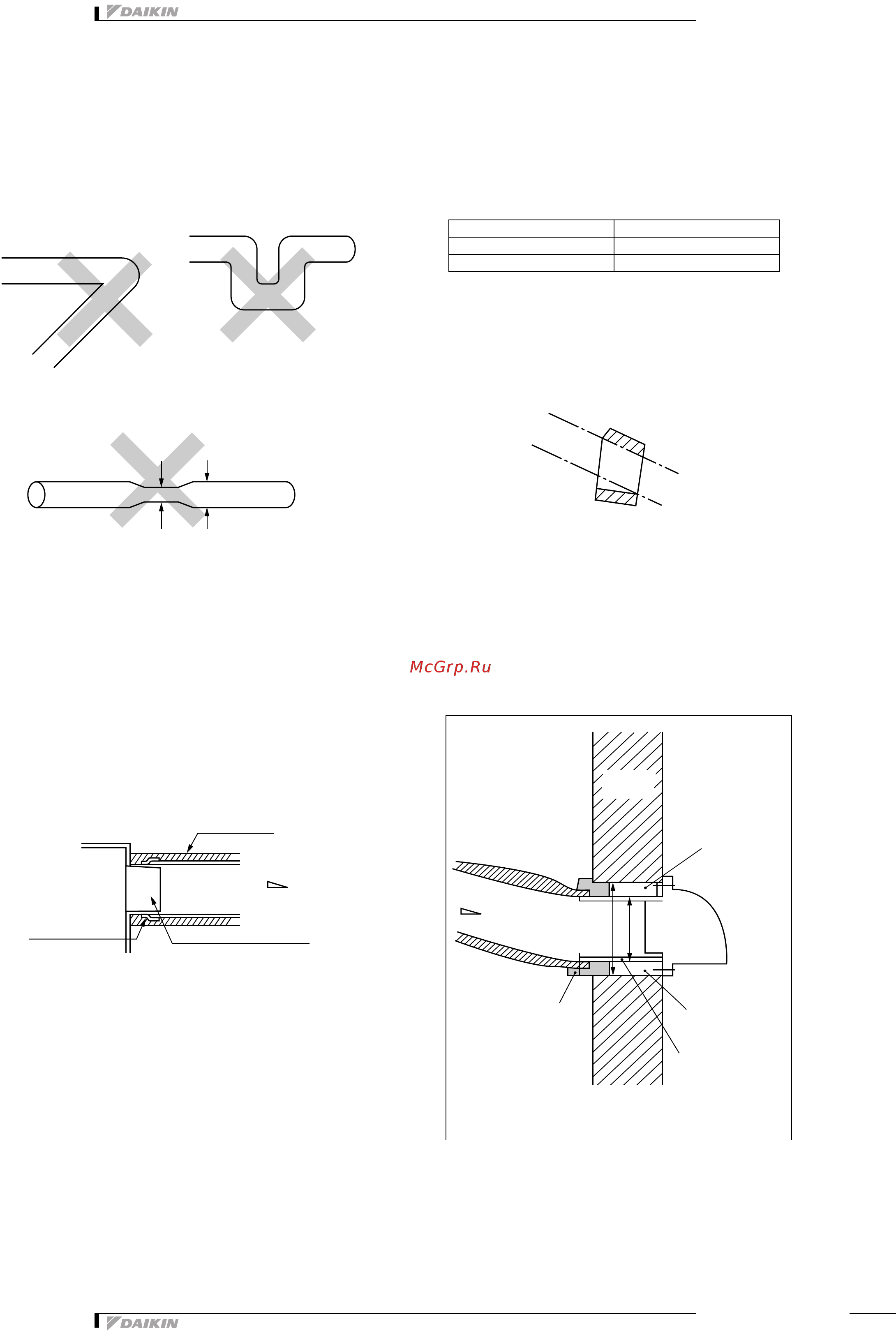

![Daikin VAM350FA [141/149] Установка](/views2/1718964/page141/bg8d.png)
• Вентиляция • Вентиляция с рекуперацией тепла
139
• HRV • VAM-FA
10 Установка
10-6 Установка системы воздуховодов
10-6-1 Предостережение
• Не устанавливайте воздуховоды, как показано ниже.
1. Для предотвращения утечки воздуха, обмотать
алюминиевую ленту вокруг секции соединения
фланца и воздуховода.
2. Воздухозаборное отверстие для воздуха внутри
помещения должно находиться как можно дальше
от воздуховыпускного отверстия.
3. Использовать воздуховод, применимый для данной
модели блока (См. габаритный чертеж.)
4. Установить два наружных воздуховода с уклоном
вниз
(уклон не менее 1/50), чтобы предотвратить попадание
дождевых вод. Кроме того, выполнить изоляцию обоих
воздуховодов, чтобы предотвратить конденсацию.
(Материал: Стекловата толщиной 25 мм)
5. Если уровень температуры и влажности в потолке всегда
высокий, установить внутри потолка вентиляционное
оборудование.
6. Выполнить электрическую изоляцию воздуховода и
стены, если металлический воздуховод проходит через
металлическую решетку
, проволочную решетку или
металлическую обшивку деревянной стены.
10-6-2 Прохождение через внешнюю стену
1. Диаметр отверстия
Диам. воздухов. + 50 или 75
(Вн. диам. зависит от параметров сверла)
<напр.>
2. Сверление отверстия
В идеальном случае процедуры сверления отверстия с
уклоном должна быть такой же, что и процедура для труб
схладагентом.
Для квадратного воздуховода
Сделать небольшой уклон для деревянной рамы опоры
воздуховода.
Для круглого воздуховода
Просверлить горизонтальное отверстие, поскольку
отверстие нельзя сделать с помощью обычного
инструмента.
3. Ветровая и дождевая защита
Большую часть пространства между воздуховодом и
внешней стеной защищается с помощью цементного
раствора. Облицованная стена заполняется заливочным
материалом. (См. Рис. 1)
Рисунок
4. Каковы особенности установки для ранее
построенного здания?
Установка для ранее построенного здания такая же,
что и для нового здания.
• Проектная организация указывает только диаметр
отверстия 100, поэтому особенности выполнения
работы определяются монтажной организацией.
(1) Слишком большой угол изгиба
(2) Несколько колен
Не допускается колено с углом изгиба более 90°.
(3) Уменьшить диаметр подсоединяемого воздуховода.
Переменный диаметр воздуховода не допускается.
(HC0077)
(HC0078)
(HC0079)
Корпус
Изоляционный материал
(Местная поставка)
Уклон: Более 1/50
Соединительный фланец воздуховода
Алюминиевая лента
(Местная поставка)
Диаметр воздуховода Диаметр отверстия
φ 100 + 50 φ 150
φ 150 + 50 φ 200
(HC0080)
φ 100
φ 150
1 / 100 – 1 / 50
(HC0081)
Рис. 1
Наружн.Внутр.
Раствор
Внешняя
стена
Кожух
Заливочный материал
(Уплотнительный
материал)
Спиральный
воздуховод
Спиральный
воздуховод
(Гибкий воздуховод не используется
в сквозной части внешней стены)
