DOMIcompact F 30

77RU

Подсоединение с помощью коаксиальных труб

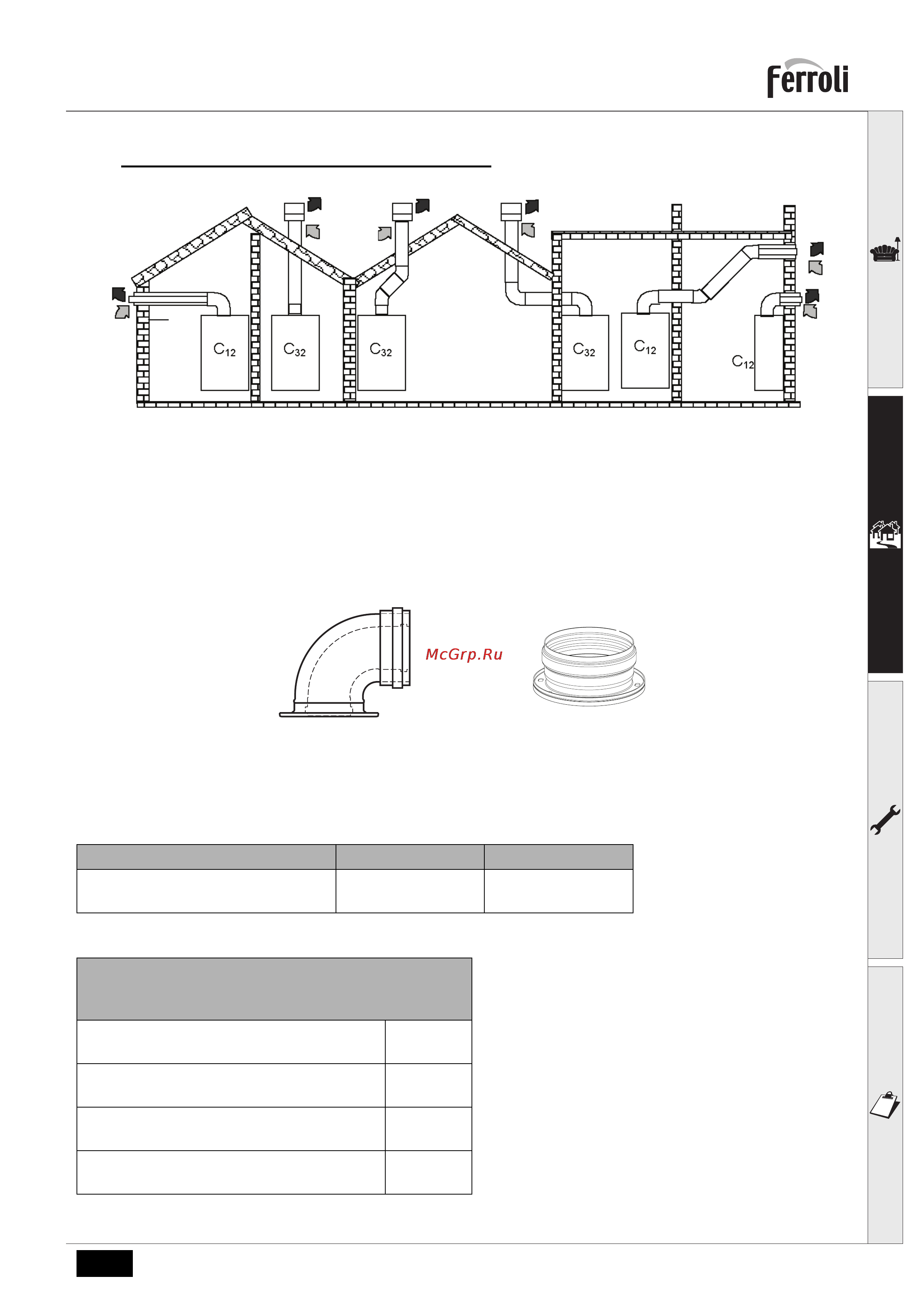

рис.10 - Примеры подсоединения с помощью коаксиальных труб

Для коаксиального подсоединения установите на агрегате один из следующих соединительных элементов.

Отверстия в стене для крепления котла следует выполнять в соответствии с указаниями в cap. 4

"Характеристики и технические данные". Необходимо, чтобы возможные горизонтальные участки воздуховода

удаления продуктов сгорания имели легкий уклон в сторону от котла.

рис. 11 - Соединительные элементы

Полная длина в погонных метрах не должна превышать:

Таблица.4

Таблица.5

Диам. мм 60/100 Диам. мм 80/125

Максимально допустимая

длина

5 м 5 м

Коэффициенты уменьшения (макс. допустимой

общей длины воздуховодов) для колен

Коаксиальное колено с углом 90°-

диам. 60/100 мм

1 м

Коаксиальное колено с углом 45°-

диам. 60/100 мм

0,5 м

Коаксиальное колено с углом 90°-

диам. 80/125 мм

0,5 м

Коаксиальное колено с углом 45°-

диам. 80/125 мм

0,25 м

010006X0 010007X0
