DOMIcompact F 30
75RU
Внутренние электрические соединения в котле уже выполнены, он снабжен также сетевым шнуром типа "Y" без
вилки. Подключение к сети должно быть постоянным, причем между местом подключения к сети и котлом
следует установить двухполюсный размыкатель с расстоянием между разомкнутыми контактами не менее 3
мм, а также предохранители макс. номиналом 3A. При подключении к сети важное значение
имеет соблюдение
полярности (фаза: коричневый провод / нейтраль: синий провод / земля: желто-зеленый провод). При монтаже
или замене сетевого шнура земляной провод должен быть выполнен на 2 см длиннее остальных.
B
Сетевой шнур агрегата не подлежит замене самим пользователем. В случае повреждения сетевого
шнура выключите агрегат; обращайтесь для его замены исключительно к квалифицированным
специалистам. В случае замены сетевого шнура используйте исключительно кабель типа “HAR H05
VV-F” 3x0,75 мм2 с максимальным внешним диаметром 8 мм.
Термостат температуры воздуха в помещении
B
ВНИМАНИЕ: ТЕРМОСТАТ ТЕМПЕРАТУРЫ ВОЗДУХА В ПОМЕЩЕНИИ ДОЛЖЕН ИМЕТЬ "ЧИСТЫЕ"
(ОБЕСТОЧЕННЫЕ) КОНТАКТЫ. ПРИ ПОДАЧЕ 230 В НА КЛЕММЫ ТЕРМОСТАТА ТЕМПЕРАТУРЫ
ВОЗДУХА В ПОМЕЩЕНИИ ЭЛЕКТРОННЫЙ БЛОК ПОЛУЧИТ НЕПОПРАВИМЫЕ ПОВРЕЖДЕНИЯ.
При подключении устройства ДУ с управлением от таймера или таймера не используйте для питания
таких устройств их собственные контактные группы. Питание на них должно подаваться
непосредственно
от сети или от батареек в зависимости от типа устройств.
Доступ к клеммной коробке
Для доступа к клеммной коробке, к которой следует подключать термостат температуры воздуха поз.1 в
помещении fig. 8 или устройство дистанционного управления с таймером поз.2 fig. 8, выполните следующие
операции:
1.Отвинтите оба винта "A" (fig. 8)
2.Опустите панель управления
3.Разверните панель управления. (fig. 8)
Теперь открыт доступ к клеммной коробке "B" (fig. 8)

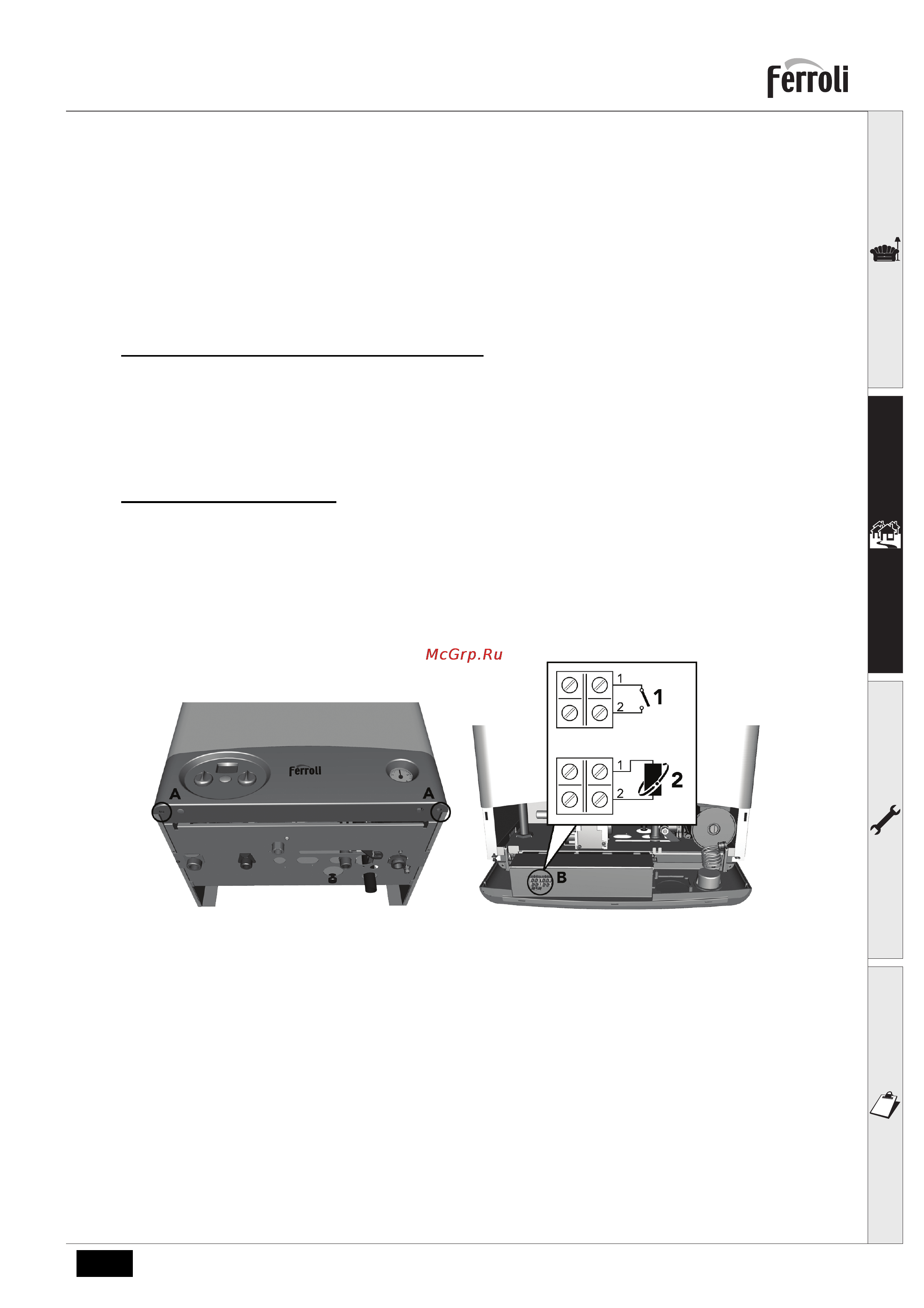

рис.8 - Доступ к клеммной коробке
1 = Подключение термостата температуры воздуха в помещении
2 = Подключение устройства ДУ с таймером (OPENTHERM)
2.6 Воздуховоды для притока воздуха/удаления продуктов
сгорания
Настоящий агрегат относится к "типу C" и имеет закрытую камеру и систему принудительной тяги. Патрубки для
входа воздуха и удаления продуктов сгорания должны быть подключены к одной из приточно-вытяжных систем,
указанных ниже. Данный агрегат сертифицирован для применения со всеми конфигурациями воздуховодов
Cxy, приведенными ниже в качестве примеров (не являющихся исключительными), а также
конфигурациями,
указанными на паспортной табличке и в cap. 4 "Характеристики и технические данные" настоящего
руководства. Тем не менее возможно, что применение некоторых конфигураций ограничено или запрещено
