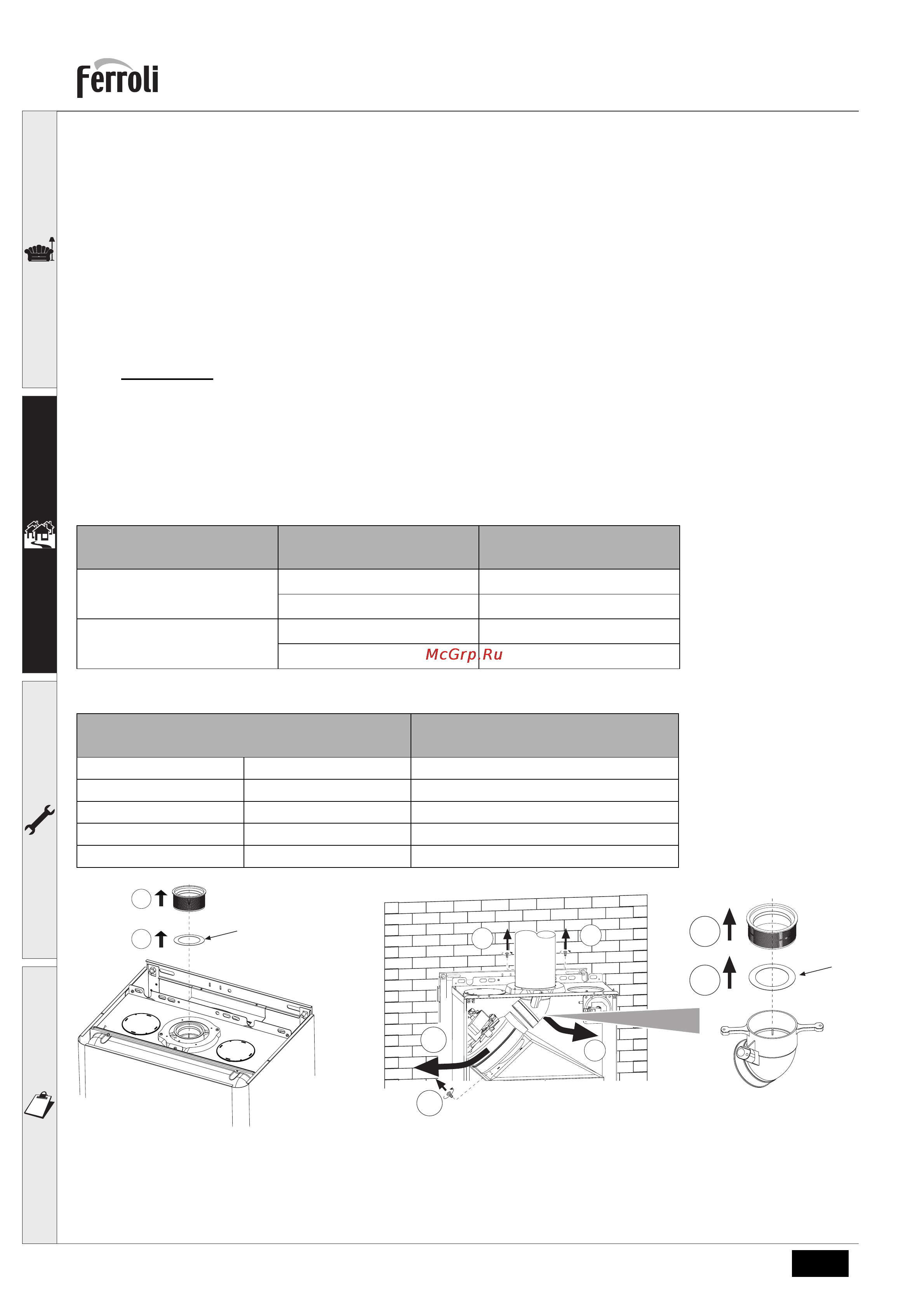

DOMIcompact F 30
76 RU
законодательством или местными нормами или правилами. Прежде чем приступать к монтажу, внимательно
ознакомьтесь с соответствующими предписаниями и обеспечьте их строгое соблюдение. Кроме того,
необходимо соблюдать правила, касающиеся расположения терминалов воздуховодов на стене и/или крыше и
минимальных расстояний от окон, стен, других воздуховодов и т.д.
Прежде чем приступить к установке котла
необходимо проверить, чтобы длина воздуховодов для притока
воздуха и удаления продуктов сгорания не превышала допустимые размеры, руководствуясь
нижеприведенными таблицами и методами расчета.
B
Установка настоящего агрегата типа C должна осуществляться с использованием воздуховодов для
притока воздуха и удаления продуктов сгорания, поставляемых изготовителем в соответствии с
нормами UNI-CIG 7129/92. Неиспользование вышеуказанных элементов вызывает автоматическое
аннулирование гарантии и всякой ответственности компании-изготовителя.
Диафрагмы
Для обеспечения правильной работы котла необходимо использовать поставляемые в комплекте с агрегатом
диафрагмы, соблюдая приведенные в нижеследующих таблицах указания.
Перед установкой трубы дымохода необходимо проверять наличие надлежащей диафрагмы поз. А fig. 9 (если
она должна быть использована), а также правильность ее установки. На поставляемых котлах установлена
диафрагма наименьшего размера.
Таблица.2 - Выбор диафрагмы при использовании коаксиальных труб
Таблица.3 - Выбор диафрагмы при использовании отдельных труб
рис.9 - Замена диафрагмы
A = Диафрагма
Тип Длина до: Используемая
диафрагма
Коаксиальный 60/100 1 колено + 1 м 45 мм
1 колено + 4 мБез диафрагмы
Коаксиальный 80/125 1 колено + 3 м 45 мм
1 колено + 5 мБез диафрагмы
Длина трубы в метрах, выраженная в
"эквивалентных метрах воздуха"
Используемая диафрагма
мин. макс.
0 м 15 м 45 мм
15 м 35 м 47 мм
35 м 45 м 50 мм
45 м 50 мБез диафрагмы
A
1
2
1
2
4
3
3
A
5
6
