DOMIcompact F 30
87RU
4.2 Общий вид и основные узлы

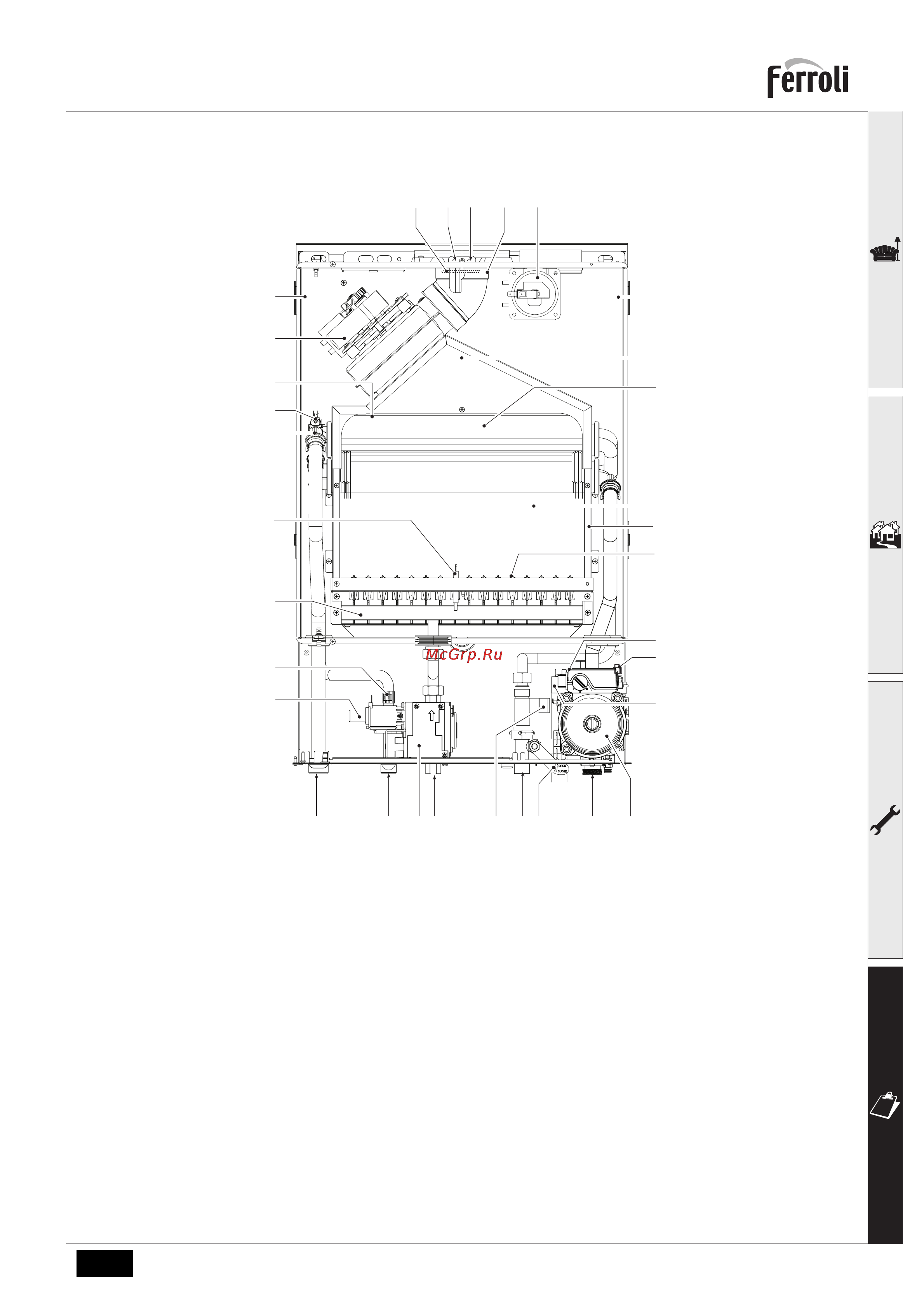

рис. 20 - Общий вид
5 Закрытая камера
7 Подвод газа
8 Выход воды ГВС
9 Подвод воды для контура ГВС
10 Подача горячей воды в систему отопления
11 Возврат из системы отопления
14 Предохранительный клапан
16 Вентилятор
19 Камера сгорания
20 Блок горелок
21 Основная форсунка
22 Горелка
26 Теплоизоляция камеры сгорания
27 Медный теплообменник для систем
отопления и горячего водоснабжения
28 Коллектор
продуктов сгорания
29 Выходной коллектор продуктов сгорания
32 Циркуляционный насос системы отопления
34 Датчик температуры воды системы
отопления
36 Автоматический клапан для спуска воздуха
38 Расходомер
42 Датчик температуры воды в системе ГВС
43 Реле давления воздуха
44 Газовый клапан
47 Modureg
49 Предохранительный термостат
56 Расширительный бак
74 Кран для заливки воды в систему
81 Поджигающий и следящий
электрод
90 Контрольная точка для измерения
параметров продуктов сгорания
91 Контрольная точка для измерения
параметров воздуха
114 Реле давления воды
132 Дефлектор продуктов сгорания
187 Диафрагма продуктов сгорания
91
56
29 43187
90
10 8 7
38
91132
42
28
27
19
26
36
49
16
5
20
21
132
34
44
81
22
74
47
114
14
