DOMIcompact F 30
88 RU
4.3 Схема системы отопления и контура ГВС

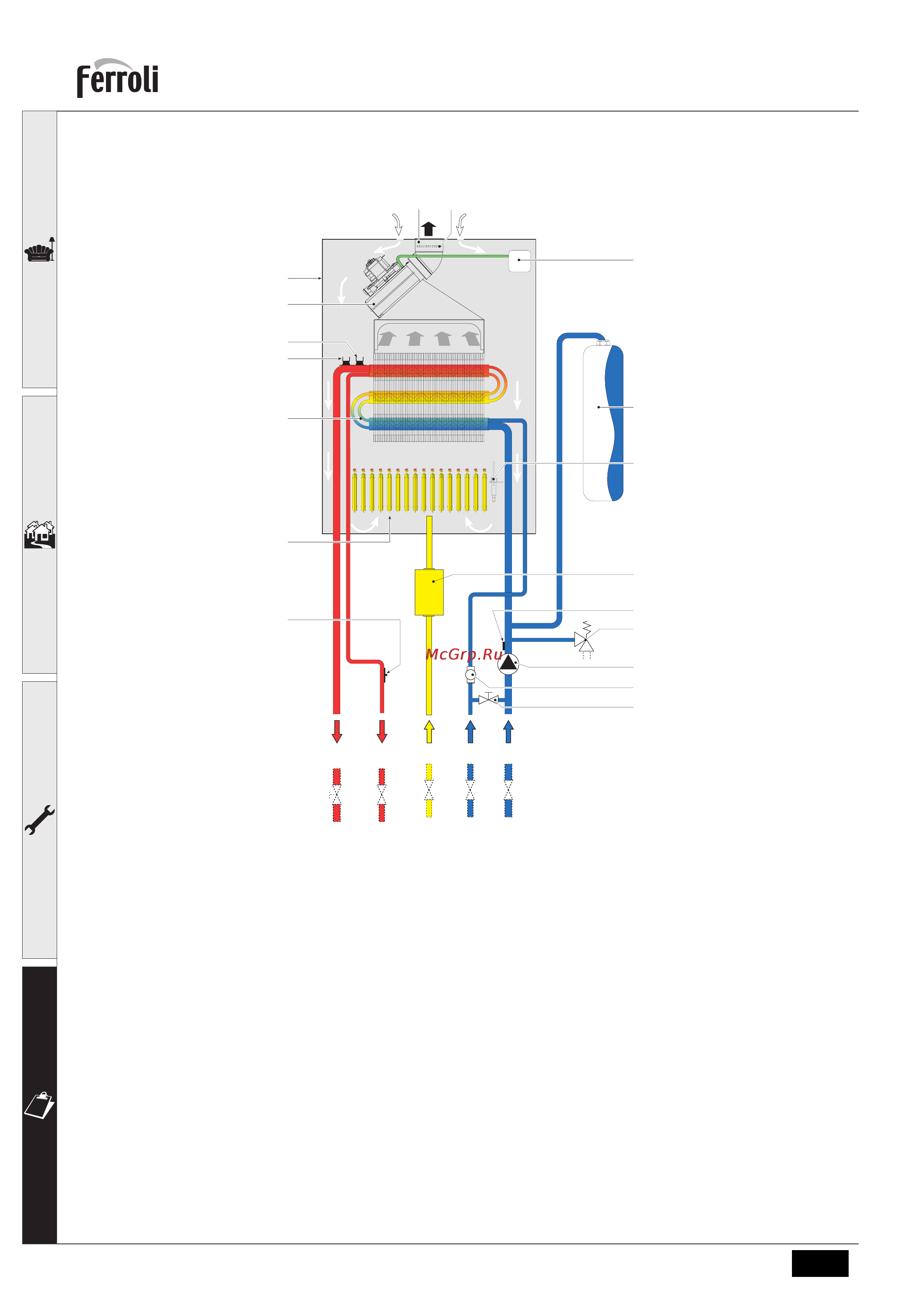

рис.21 - Схема системы отопления и контура ГВС
5 Закрытая камера
7 Подвод газа
8 Выход воды ГВС
9 Подвод воды для контура ГВС
10 Подача горячей воды в систему отопления
11 Возврат из системы отопления
14 Предохранительный клапан
16 Вентилятор
19 Камера сгорания
20 Блок горелок
21 Основная форсунка
22 Горелка
26 Теплоизоляция камеры сгорания
27 Медный теплообменник для систем
отопления и горячего водоснабжения
28 Коллектор
продуктов сгорания
29 Выходной коллектор продуктов сгорания
32 Циркуляционный насос системы отопления
34 Датчик температуры воды системы
отопления
36 Автоматический клапан для спуска воздуха
38 Расходомер
42 Датчик температуры воды в системе ГВС
43 Реле давления воздуха
44 Газовый клапан
47 Modureg
49 Предохранительный термостат
56 Расширительный бак
74 Кран для заливки воды в систему
81 Поджигающий/ следящий электрод
90 Контрольная точка для измерения
параметров продуктов сгорания
91 Контрольная точка для измерения
параметров воздуха
114 Реле давления воды
132 Дефлектор продуктов сгорания
187 Диафрагма продуктов сгорания
43
56
81
44
49
20
27
5
29
16
114
42
34
187
14
74
32
38
1110
-
+
78
9
