DOMIcompact F 30
82 RU
Регулировка давления на горелке
В настоящем агрегате, работающем на принципе модуляции пламени, используются две постоянные величины
давления: минимальная и максимальная, которые должны соответствовать значениям, приведенным в таблице
технических данных для используемого типа газа.
•Подключите надлежащий манометр к контрольной точке “B”, расположенной после газового клапана.
•Отсоедините трубку компенсации давления "H" и снимите защитный колпачок “D”.
•Задайте на котле
режим TEST (нажмите 3 раза в течение 3 секунд многофункциональную кнопку):
•в режиме TEST: поверните ручку регулировки температуры воды в системе отопления (поз. 1 -
fig. 1) на максимум.
•Отрегулируйте максимальное давление с помощью регулировочного винта "G", поворачивая его по часовой стрелке
для увеличения и против часовой стрелки для понижения.
•Отсоедините одно из быстроразъемных соединений кабеля "C" на газовом клапане.
•Отрегулируйте минимальное давление с помощью регулировочного винта "Е", поворачивая его по часовой стрелке
для уменьшения и против часовой стрелки
для увеличения.
•Снова присоедините быстроразъемное соединение кабеля "С" на газовом клапане.
•Убедитесь, что максимальное давление не изменилось.
•Снова подсоедините трубку компенсации давления "H".
•Установите на место защитный колпачок "D".
•Для выхода из режима TEST повторите такую же операцию, которая была произведена при его задании, или
подождите 15 минут.

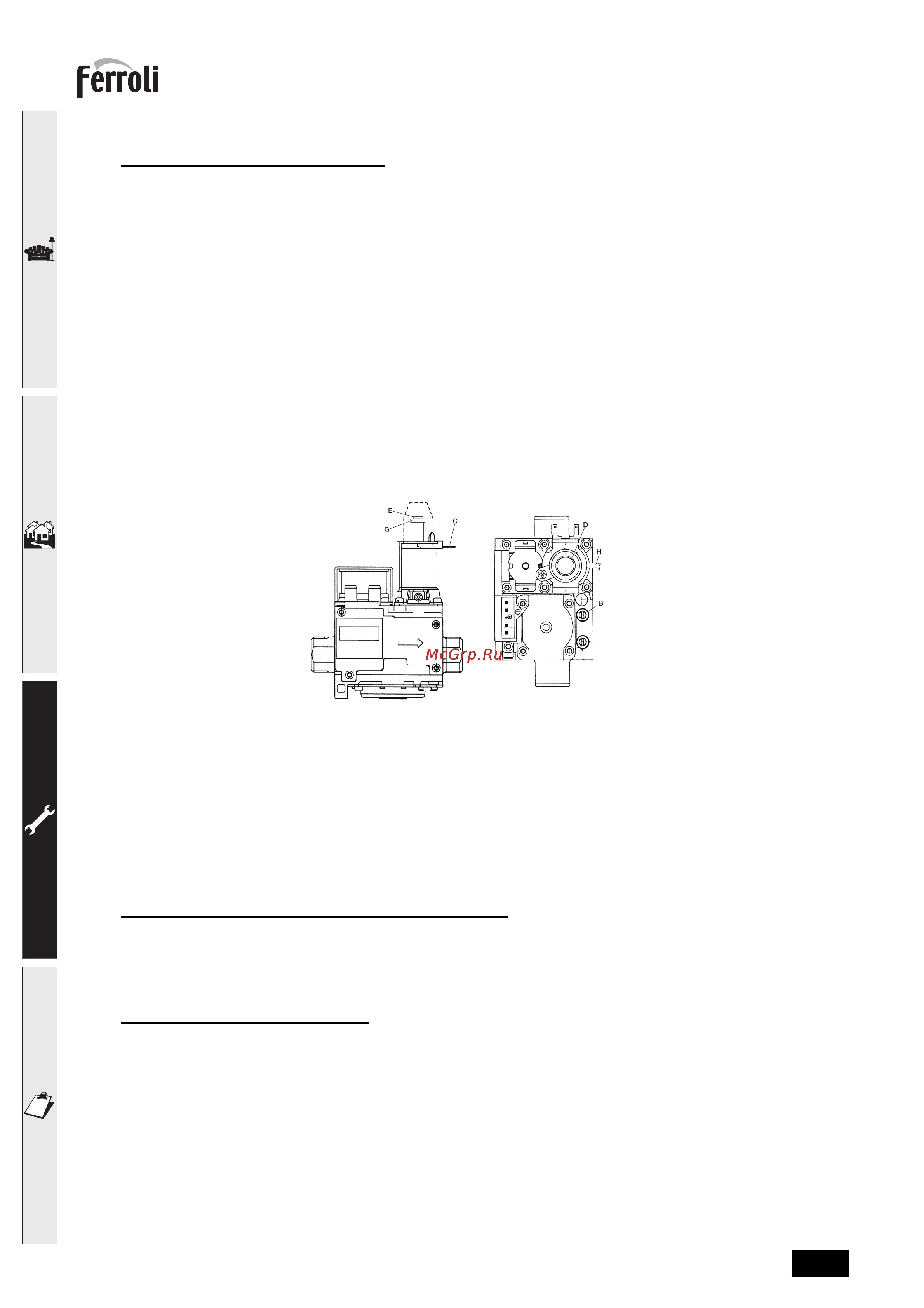

рис. 16 - Газовый клапан
B Контрольная точка для измерения давления
E Регулировка минимального давления
H Трубка компенсации
C Кабель Modureg
G Регулировка максимального давления
D Защитный колпачок
Регулировка максимальной мощности отопления
Для регулировки мощности отопления установите котел в режим TEST (см. sez. 3.1). Поверните ручку
регулировки температуры в системе отопления (поз. 1 - fig. 1) по часовой стрелке для увеличения мощности,
или против часовой стрелки для ее уменьшения (см. sez. 4.5). Выйдите из режима TEST (см. sez. 3.1).
Максимальная мощность отопления - это мощность, заданная в режиме TEST.
Регулировка мощности розжига
Для регулировки мощности розжига установите котел в режим TEST (см. sez. 3.1). Поверните ручку регулировки
температуры воды ГВС (поз. 2 - fig. 1 по часовой стрелке для увеличения мощности, или против часовой стрелки
для ее уменьшения (см. sez. 4.5). Выйдите из режима TEST (см. sez. 3.1). Мощность розжига останется той,
которая была задана в режиме TEST.
3.2 Ввод в эксплуатацию
B
Контрольные операции, которые следует выполнять перед первым розжигом, а также после проведения
технического обслуживания, во время которого котел был отсоединен от сетей питания или были
произведены работы на предохранительных устройствах или деталях котла:
