DOMIcompact F 30
91RU

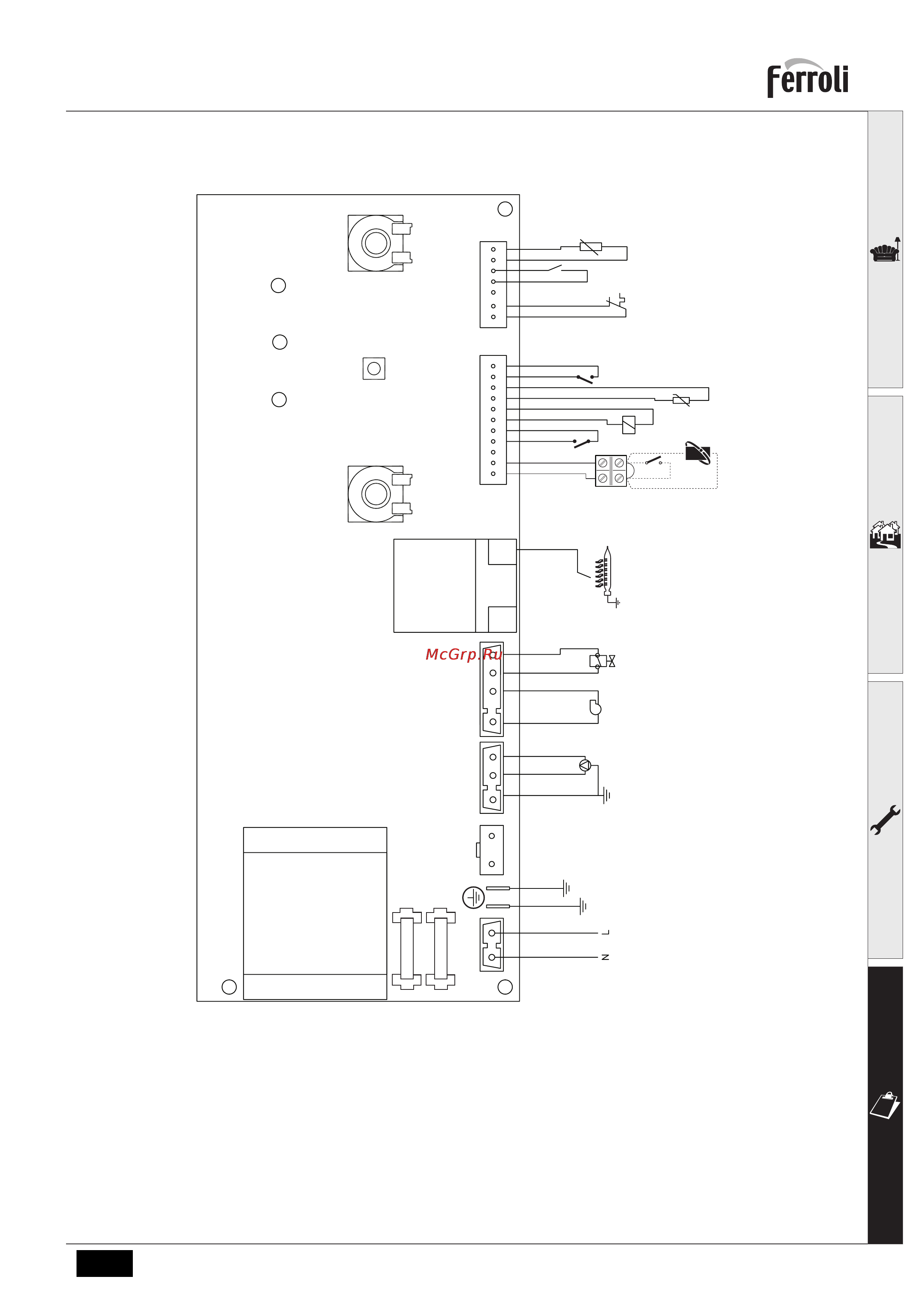

4.6 Электрическая схема
рис.22
16 Вентилятор
32 Циркуляционный насос системы отопления
34 Датчик температуры в системе отопления
38 Расходомер
42 Датчик температуры воды ГВС
43 Реле давления воздуха
44 Газовый клапан
47 Modureg
49 Предохранительный термостат
72 Термостат температуры воздуха в
помещении
81 Поджигающий/ следящий электрод
98 Выключатель "Выключен-Включен-Сброс"
114 Реле давления воды
139 Устройство дистанционного управления с
помощью таймера (Opentherm)
34
43
49
MF08FA
TRASFORMATORE
42
114
72
441632230V 50Hz
X5 X3 X7
X6 X4
1 2 1 2 3 1 2 3 4 123456712345678910 11
FUSIBILE
FUSIBILE
X1
N L
81
47
38
F 3.15A
F 3.15A
139
