DOMIcompact F 30

84 RU

2.Опустите панель управления (см. fig. 17).

3.Разверните панель управления.

4.Полностью отвинтите оба винта B (см. fig. 17).

5.Приподнимите и снимите кожух.

Перед выполнением любых операций внутри котла отключите электропитание и закройте газовый

вентиль, установленный перед котлом.

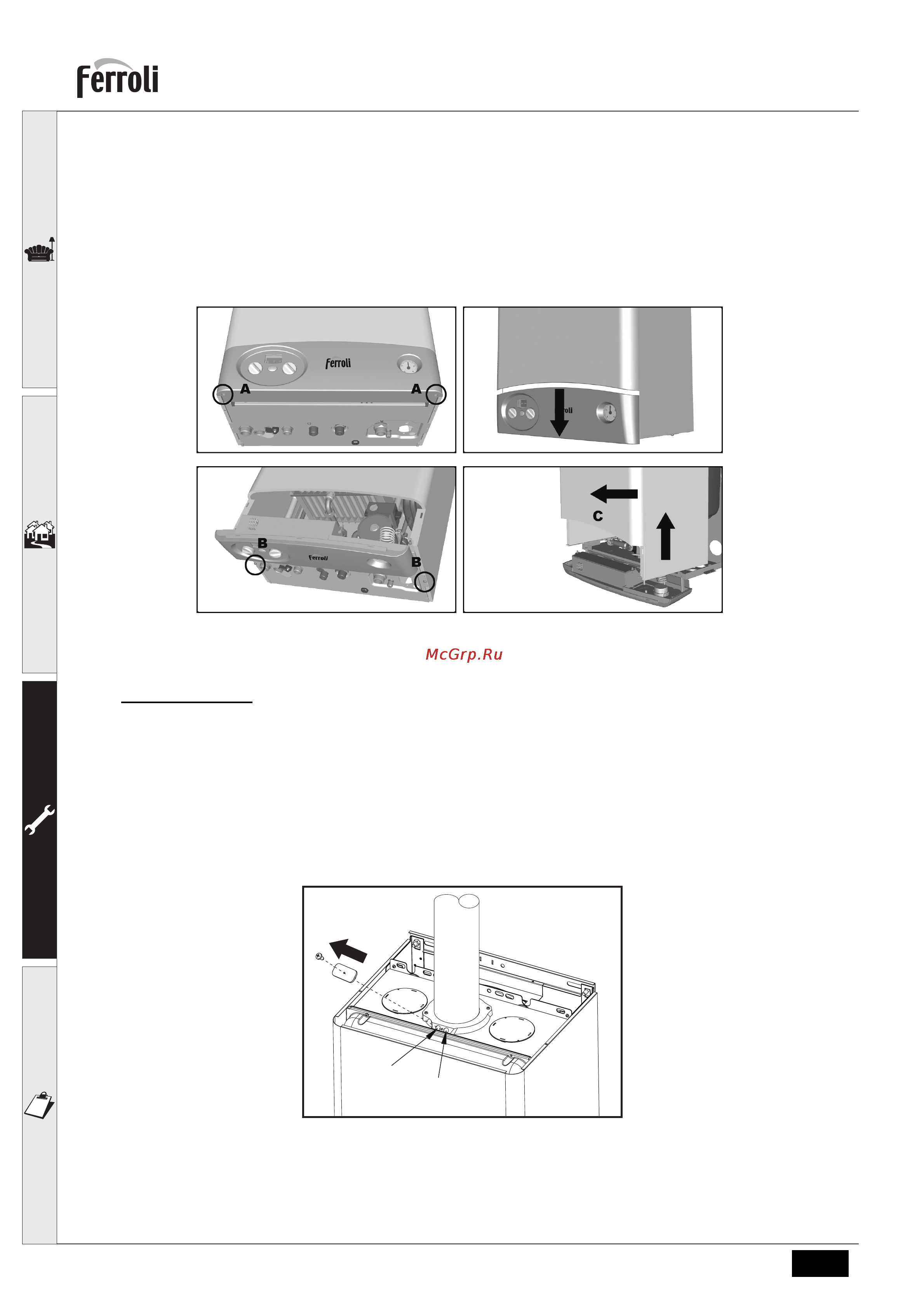

рис. 17 - Снятие кожуха

Анализ сгорания

В верхней части котла предусмотрены две контрольные точки, одна для измерения температуры продуктов

сгорания, другая - для измерения температуры воздуха. Чтобы произвести измерение, необходимо выполнить

следующие операции:

1.Снимите заглушку контрольных точек для измерения параметров воздуха/продуктов сгорания;

2.Вставьте датчики до упора;

3.Убедитесь, что предохранительный клапан подсоединен к сливной воронке;

4.Активируйте режим

TEST;

5.Подождите 10 минут для стабилизации котла;

6.Выполните измерение.

рис. 18 - Анализ продуктов сгорания

1 = Продукты сгорания

2 = Воздух
