OMRINGENDE LUIDSPREKER PLAATSING
WS-15, WS-60
De omringende luidsprekers kunnen in veel verschillende locaties neergezet worden. De
meest populaire plekken die bij omringende luidsprekers gebruikt worden zijn de
volgende:
ZIJMUREN: Om de omringende effecten voor een aan de zijmuren geïnstalleerde
luidspreker te maximeren moeten de luidsprekers aangrenzend en een beetje achter de
hoofdluisterruimte geplaatst worden op een hoogte van ongeveer 2 meter.
DE ACHTERMUREN: Om de omringende effecten voor een aan de achtermuren
geïnstalleerde luidspreker te maximeren moeten ze langs de luisterruimte geplaatst
worden en naar de voorkant van de kamer wijzen. Ze moeten op een hoogte van
ongeveer 2 meter geplaatst worden en ideaal is om ze 2 meter uit elkaar neer te zetten.
VLOERSTAAND MODELLEN: Plaats de luidsprekers iets achter en aan elke kant van de
hoofdluisterruimte. Ze kunnen overal tussen 33 cm en 1,80 m achter en aan elke kant
van de hoofdluisterruimte geplaatst worden. Het volgen van deze richtlijnen zorgen
ervoor dat de luidsprekers uw luisterruimte omringen om te helpen bij het omringende
geluid gevoel van de luidsprekers te kunnen bereiken. Deze basisrichtlijnen kunnen
worden afgestemd om de inrichting van uw kamer aan te passen, om te compenseren
voor meubel plaatsing, om de kabbel installaties te simplificeren, en natuurlijk om vanaf
uw zitplaats voor een omringende geluid gevoel te zorgen.
LUIDSPREKERMONTAGE - WS-15
Om de WS-15 op een muur te monteren, kies eerst de montage plek, en markeer de plek
op de muur met een potlood. Wanneer mogelijk, vind een muur verbindingsbout en breng
de schroef direct in de muur verbindingsbout. Als de muurverbindingsbout zich niet vlak
bij de gewenste montage plek bevind, gebruik dan de juiste muursteunen om zeker te
zijn van een veilige luidspreker montage.
NOTA: Verkeerde installatie kan beschadiging of verwonding tot gevolg
hebben.Om de luidspreker te monteren, zet hem op zijn kop en breng het grote
gat aan de achterkant van de steun door de spijkerkop, om de luidspreker in de
kleinere gleuf vast te zetten.Eenmaal naar beneden getrokken, zal de
zwaartekracht ervoor zorgen dat de luidspreker in de kleinere gleuf vast blijft
zitten, en zo op een veilige manier aan de muur blijft gemonteerd. Er zijn drie
montage gleuven, die in het midden kan worden gebruikt voor een
rechtopstaande uiterlijk, de andere twee gleuven aan de zijkanten kunnen
worden gebruikt bij een hoekinstallatie wanneer het nodig is om de
luidspreker richting de luisterruimte te richten.
Voor de montage diagram aanwijzingen, zie alstublieft de WS-15 afbeeldingen 1-6
LUIDSPREKERMONTAGE - WS-60
De WS-60 is ontworpen voor zowel verticale als een horizontale montage opstelling. Om
de WS-60 op een muur te monteren, kies eerst de montage positie. Maak het ronde
voetstuk en de ophangsteun los van de luidspreker.
Houd de steun op de gewenste montage positie vast, markeer dan de schroef punten
met een potlood. Er zijn 5 schroef punten op de multifunctionele steun aanwezig. Zie
alstublieft de afbeelding 11. Wanneer mogelijk, vind een muur verbindingsbout en breng
de schroef direct in de muur verbindingsbout. Als de muurverbindingsbout zich niet vlak
bij de gewenste montage plek bevind, gebruik dan de juiste muursteunen om zeker te
zijn van een veilige luidspreker montage.
NOTA: Verkeerde installatie kan beschadiging of verwonding tot gevolg
hebben.
Om de luidspreker op de steun te monteren, zorg er eerst voor dat beide bouten aan de
achterkant met de hand zijn vast gedraaid totdat ze niet meer gedraaid kunnen worden.
Dan, houd de luidspreker op tegen de muursteun, en breng de boutkoppen door de
grotere openingen op de steun en glijd de luidspreker in de kleinere kant van de gleuf.
Wanneer de standaard verticaal is, glijdt de luidspreker naar beneden toe op zijn plek.
Wanneer de standaard horizontaal is, zorg er dan voor dat de standaard op de juiste
manier is geplaatst, omdat er een bovenkant is. De boutkop moet in de kleine gleuf
zitten om voor een veilige installatie te zorgen. Zie alstublieft afbeelding 12.
Na het installeren van de steun, kan de luidspreker in verschillende posities geplaatst
worden. De steun is ontworpen om kleine veranderingen in de luidspreker positie te
brengen zonder dat de steun verwijdert of opnieuw geïnstalleerd hoeft te worden. In een
verticale montage toepassing, kan de luidspreker of naar voren of in een linker- of
rechter- hoek geplaatst worden om zich aan uw eigen installatie te passen. In een
horizontale montage toepassing, kan de luidspreker naar links of naar rechts worden
geschoven in toenames van 5 cm. Voor de montage diagrammen, zie alstublieft de WS-
60 afbeeldingen 1-15
LUIDSPREKER AANSLUITINGEN
PAS OP: Zorg ervoor dat uw audio/video systeem is uitgeschakeld voordat u de
installatie begint. Als u dit niet doet loopt u de kans ernstige schade te
veroorzaken aan uw systeem.
LUIDSPREKER AANSLUITINGEN

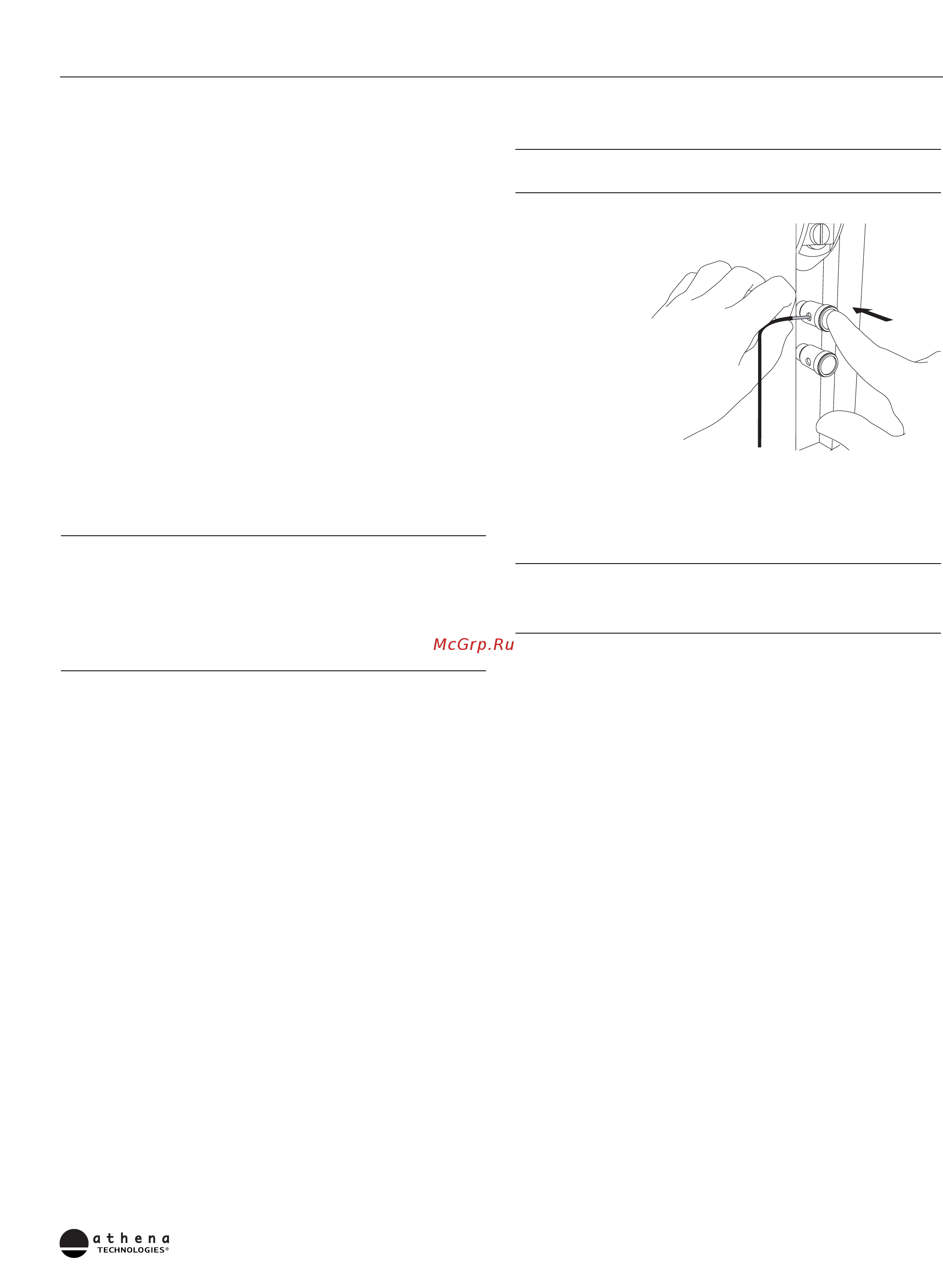

Aan de achterkant van uw
athena TECHNOLOGIES
®
luidsprekers zijn twee
goudkleurige veer geladen
verbindingen, u vindt een
rode en een zwarte
gemarkeerde
bindingspunten. Standaard
luidsprekerkabels kunnen
gebruikt worden bij een
aansluiting. Sluit het
systeem per kanaal één
voor één en begin de
aansluiting bij de
Ontvanger (Receiver). Om
de kabel vast te maken,
druk de verbinding in
totdat er een gat verschijnt. Breng de kabel door het gat en laat de verbinding los. Sluit
de luidsprekerkabel vanaf de positieve (ROOD +) uitgang op de versterker met de
positieve (ROOD +) uitgang op de luidspreker. Sluit de negatieve (ZWART-) uitgang op de
versterker met de negatieve (ZWART-) uitgang op de luidspreker. Doe dit één voor één
per kanaal totdat al uw luidsprekers op de juiste manier aangesloten zijn. Pas op dat u
de negatieve en positieve uitgangen goed aansluit, evenzeer de juiste luidspreker
aansluit op het juiste kanaal.
NOTA: Als u per ongeluk het tegenovergestelde aansluit (bijv. rood met zwart),
dan kunt u merken dat er echt niet genoeg bas uit uw installatie komt. Dit
wordt ook wel "Out of Phase" genoemd. Dat betekent dat de kabel aansluiting
van uw installatie "buiten fase" is. Als dit gebeurt, controleert u dan de kabels
en wanneer nodig sluit ze opnieuw aan.
EEN AANTEKENING OMTRENT DE
LUIDSPREKERKABEL
Ondanks wat er in het algemeen gedacht wordt, zijn niet alle luidsprekerkabels
hetzelfde. De luidsprekerkabel is het enige contact tussen de versterker en de
luidspreker. Als gebruik wordt gemaakt van een dunne snoer van lage kwaliteit zoals een
lampsnoer, dan zal het algemene geluid er onder lijden, vooral als het om 3 m of meer
lengtes gaat. Daarom is het sterk aangeraden om een kabel van hoge kwaliteit te
gebruiken om de beste resultaten van uw luidsprekers te kunnen bereiken.
GARANTIE BUITEN DE VS EN CANADA:
Buiten Noord Amerika kunnen de garanties verschillen om aangepast te worden aan de
locale voorschiften. Neemt u dan contact op met uw locale athena TECHNOLOGIES
®
wederverkoper voor nadere details omtrent de beperkte garantie die in uw land van
toepassing is.
GARANTIE BINNEN DE VS EN CANADA
(ZIE DE OMSLAG)
athena TECHNOLOGIES
®
, SCT
™
, en Create Your Sound
™
, zijn gedeponeerde handelsmerken van
Audio Products International Corp. "Dolby", "Dolby Pro-Logic" en "Dolby Digital" zijn
gedeponeerde handelsmerken van Dolby Laboratories Licensing. DTS is een gedeponeerde
handelsmerk van Digital Theater Systems Inc.
