Athena WS-60 LCR S [17/24] M a n u a l d o p r o p r i e t á r i o
![Athena WS-60 LCR S [17/24] M a n u a l d o p r o p r i e t á r i o](/views2/1723714/page17/bg11.png)
Posição dos alto-falantes de som ambiental (Surround)
WS-15, WS-60
Os alto-falantes de som ambiental podem ser colocados em posições diferentes. As
posições mais comuns para um alto-falante de som ambiental são as seguintes:
Paredes laterais: Para obter o melhor efeito ambiental para montagem numa parede
lateral, coloque os alto-falantes junto à zona principal de escuta, porém ligeiramente
atrás, a uma altura aproximada de 1,8 m (6 pés).
Paredes traseiras: Para obter o melhor efeito ambiental para montagem numa parede
traseira, coloque os alto-falantes alinhados com os lados da área principal de escuta e
voltados para a frente da sala de escuta. Eles devem estar a uma altura de cerca de 2
metros (6 pés) do chão e a distância ideal entre eles deve ser de pelo menos 2 metros (6
pés).
Modelos de chão: Coloque os alto-falantes ligeiramente atrás e de cada lado da zona
principal de escuta. Eles podem ser colocados a uma distância de 0,3 a 1,8 m (1 a 6 pés)
atrás ou nos lados da área principal de escuta. Caso siga estas instruções, os alto-
falantes estarão colocados ao redor de toda a área de escuta e isto resultará numa
sensação de estar envolvido pelo som. Estas são instruções básicas que podem ser
adaptadas à decoração de sua sala de escuta, para compensar pela posição dos móveis,
facilitar a utilização de métodos de fiação simples e, é claro, criar o melhor som
ambiental na sua posição de escuta.
MONTAGEM DOS ALTO-FALANTES - WS-15
Para instalar o modelo WS-15 numa parede, escolha em primeiro lugar a posição de
montagem. Em seguida, marque o lugar da instalação com um lápis. Caso seja possível,
localize uma viga de suporte e insira o parafuso directamente na viga. Caso a viga não
esteja perto do lugar onde quer instalar o aparelho, não esqueça de usar buchas
adequadas para garantir uma montagem segura.
IMPORTANTE: Uma instalação incorrecta pode causar acidentes e ferimentos!
Para montar o alto-falante, coloque-o de cabeça para baixo e passe o orifício
maior no suporte traseiro através da cabeça do parafuso para que o alto-
falante fique apoiado na fenda mais estreita. Uma vez no lugar, a gravidade
manterá o alto-falante na parte mais estreita da fenda para que fique preso
firmemente à parede. Existem três fendas de montagem: a fenda central pode
ser usada para uma instalação vertical e as fendas laterais permitem uma
instalação em ângulo caso seja necessário orientar o alto-falante em direcção
à área de escuta.
Para instruções de montagem, consulte os diagramas de 1 a 6 do modelo WS-15.
MONTAGEM DOS ALTO-FALANTES - WS-60
O modelo WS-60 foi criado para ser montado tanto em instalações verticais quanto
horizontais. Para instalar o modelo WS-60 numa parede, escolha em primeiro lugar a
posição de montagem. Separe do alto-falante a base redonda e o suporte de montagem.
Coloque o suporte na posição de montagem escolhida. Em seguida, marque a posição
dos parafusos com um lápis. Existem cinco posições possíveis para os parafusos no
suporte multifuncional. Veja o diagrama 0-0. Caso seja possível, localize uma viga de
suporte e insira o parafuso directamente na viga. Caso a viga não esteja perto do lugar
onde quer instalar o aparelho, não esqueça de usar buchas adequadas para garantir uma
montagem segura.
IMPORTANTE: Uma instalação incorrecta pode causar acidentes e ferimentos!
Antes de montar o alto-falante no suporte, aperte firmemente os dois parafusos na parte
traseira do alto-falante. Em seguida, segure o alto-falante no suporte mural, insira a
cabeça dos parafusos através das aberturas maiores no suporte e deslize o alto-falante
para dentro da parte mais estreita da fenda. Caso queira instalar o alto-falante numa
posição vertical, deslize-o para baixo até o lugar. Caso queira instalar o alto-falante
numa posição horizontal, verifique se o suporte está orientado correctamente, isto é,
voltado para cima. Para uma instalação segura, a cabeça do parafuso deve estar apoiada
no pequeno entalhe. Veja o diagrama 12.
Depois da instalação do suporte. o alto-falante pode ser colocado em várias posições. O
suporte foi criado para permitir que sejam feitas pequenas alterações na posição do
alto-falante sem que seja necessário remover e reinstalar o suporte. No caso de
instalações verticais, o alto-falante pode estar voltado para a frente ou colocado num
ângulo para a esquerda ou a direita de acordo com sua preferência. No caso de
instalações horizontais, é possível alterar a posição do alto-falante para a esquerda ou a
direita em incrementos de 2" (5 cm).
Para instruções de montagem, consulte os diagramas de 1 a 15 do modelo WS-60.
CONEXÃO DOS ALTO-FALANTES
Advertência: Antes de começar a instalação, desligue completamente seu
sistema de áudio/vídeo. Caso contrário, seu sistema poderá ser danificado.
Atrás dos seus alto-
falantes athena
TECHNOLOGIES
®
encontram-se
dois conectores de mola
folheados a ouro, um
vermelho (+) e um preto
(+). Utilizando fios normais
de alto-falantes, conecte o
sistema, um canal de cada
vez, começando o processo

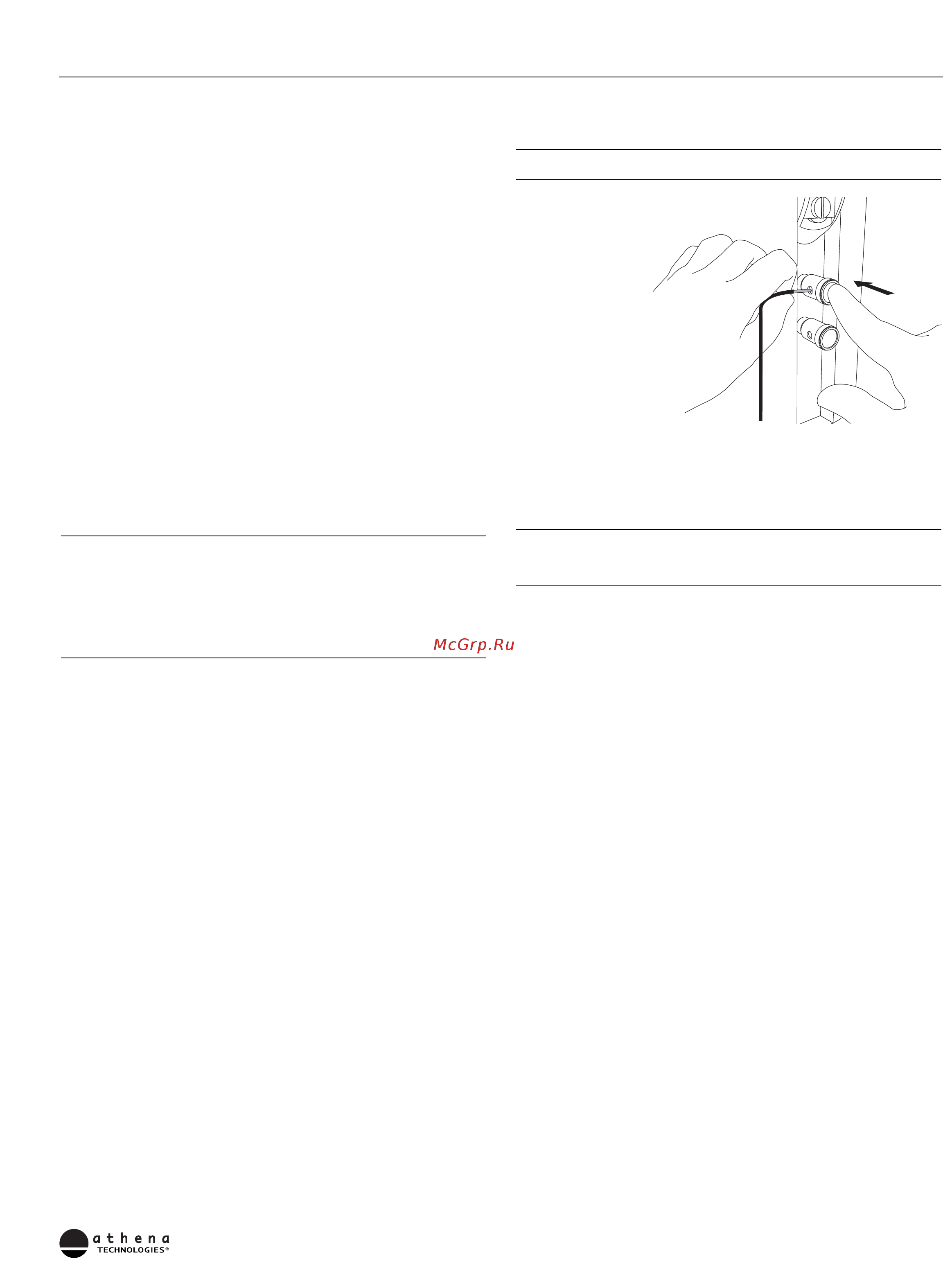

no receptor. Para prender o
fio, aperte o conector para
dentro até que surja um
orifício. Insira o fio através
do orifício e solte o
conector.
Conecte o fio do alto-
falante do terminal
positivo (VERMELHO+) do receptor ao terminal positivo (VERMELHO+) do alto-falante.
Conecte o terminal negativo (PRETO-) do receptor ao terminal negativo (PRETO-) do alto-
falante. Faça o mesmo para cada canal até que todos os alto-falantes tenham sido
conectados correctamente. Não esqueça de conectar correctamente os terminais
positivos com positivos e negativos com negativos. Além disso, conecte o alto-falante
correcto ao canal correcto.
IMPORTANTE: Se, por erro, as conexões forem invertidas (por exemplo,
vermelho com preto), isso provocará uma ausência perceptível de sons graves
no sistema. Quando isso acontece, o sistema está "fora de fase" e é necessário
verificar as conexões e, se for o caso, refazê-las.
Os fios de conexão de alto-falantes
Ao contrário do que se pensa, todos os fios de alto-falantes não são iguais. O fio do
alto-falante é o único contacto que o alto-falante tem com o amplificador. Um fio fino
comum de lâmpada eléctrica transmitirá um sinal de má qualidade, especialmente
quando a distância for de 3 m (10 pés) ou mais. Por isso, sugerimos que utilize fios de
alto-falante de alta qualidade a fim de obter o melhor rendimento sonoro dos seus alto-
falantes.
GARANTIA DO PRODUTO FORA DOS
ESTADOS UNIDOS E DO CANADÁ
Fora da América do Norte, a garantia pode ser modificada para submeter-se à legislação
local. Para maiores detalhes a respeito da garantia limitada válida em seu país, consulte
o revendedor da athena TECHNOLOGIES
®
.
GARANTIA DO PRODUTO NOS ESTADOS UNIDOS E NO
CANADÁ (VER ATRÁS)
athena TECHNOLOGIES
®
, SCT
™
e Create Your Sound
™
, são marcas registradas da Audio Products
International Corp. "Dolby", "Dolby Pro-Logic" e "Dolby Digital" são marcas registradas da Dolby
Laboratories Licensing. "DTS" é uma marca registrada da Digital Theater Systems Inc.
manual do proprietário
17
