MONTAJE DE LOS ALTAVOCES - WS-15
Para instalar el modelo WS-15 en una pared, escoja en primer lugar la ubicación del
altavoz y marque el lugar de la instalación con un lápiz. Si posible, escoja una posición
en la pared que permita introducir el tornillo directamente en el pie derecho. Si el pie
derecho no está cerca del lugar donde quiere instalar el altavoz, sírvase utilizar anclajes
adecuados para garantir un montaje seguro.
Cuidado: Una instalación incorrecta puede causar accidentes o lesiones.
Para montar el altavoz, invierta el aparato y pase el orificio mayor en el soporte
trasero a través la cabeza del tornillo para que el altavoz quede apoyado en la
ranura más estrecha. Una vez en el lugar, la gravedad mantendrá el altavoz en
la parte más estrecha de la ranura para que quede montado firmemente en la
pared. Las ranuras de montaje son tres: la ranura central puede utilizarse para
una instalación vertical y las ranuras laterales para una instalación en ángulo
caso sea necesario orientar el altavoz hacia el área de escucha.
Para las instrucciones de montaje, sírvase consultar los diagramas 1-6 del modelo
WS-15.
MONTAJE DE LOS ALTAVOCES - WS-60
El modelo WS-60 fue criado para ser montado tanto en instalaciones verticales cuanto
horizontales. Para instalar el modelo WS-60 en una pared, escoja en primer lugar la
posición de montaje. Separe del altavoz la base redonda y el soporte de montaje.
Coloque el soporte en la posición de montaje escogida. En seguida, marque la posición
de los tornillos con un lápiz. Existen cinco posiciones posibles para los tornillos en el
soporte multifunción. Vea el diagrama 11. Si posible, localice un pie derecho e introduzca
el tornillo directamente en el pie derecho. Si el pie derecho no está cerca del lugar
donde quiere instalar el altavoz, sírvase utilizar anclajes adecuados para garantir un
montaje seguro.
Cuidado: Una instalación incorrecta puede causar accidentes o lesiones.
Antes de montar el altavoz en el soporte, apriete firmemente los dos tornillos en la parte
trasera del altavoz. En seguida, prenda el altavoz en el soporte mural, introduzca la
cabeza de los tornillos a través las aperturas mayores en el soporte y deslice el altavoz
hacia dentro de la parte más estrecha de la ranura. Se quiere instalar el altavoz en una
posición vertical, deslice-o hacia bajo. Se quiere instalar el altavoz en una posición
horizontal, el soporte debe estar orientado correctamente hacia arriba. Para una
instalación segura, la cabeza del tornillo debe estar apoyada en el pequeño entalle.
Sírvase consultar el diagrama 12.
Después de la instalación del soporte el altavoz puede colocarse en varias posiciones. El
soporte fue creado para permitir que se hagan pequeñas alteraciones en la posición del
altavoz sin que sea necesario remover y reinstalar el soporte. Para instalaciones verticales,
el altavoz puede estar ubicado hacia delante o colocado en ángulo hacia la izquierda o la
derecha, según su preferencia. Para instalaciones horizontales, es posible cambiar la
posición del altavoz hacia la izquierda o la derecha en incrementos de 2" (5 cm).
Para las instrucciones de montaje, sírvase consultar los diagramas 1-15 del modelo
WS 1-15.
CONEXIONES DE LOS ALTAVOCES
Cuidado: Apague completamente su equipo de audio o de vídeo antes de
comenzar la instalación. Si no se tiene este cuidado el equipo puede dañarse.

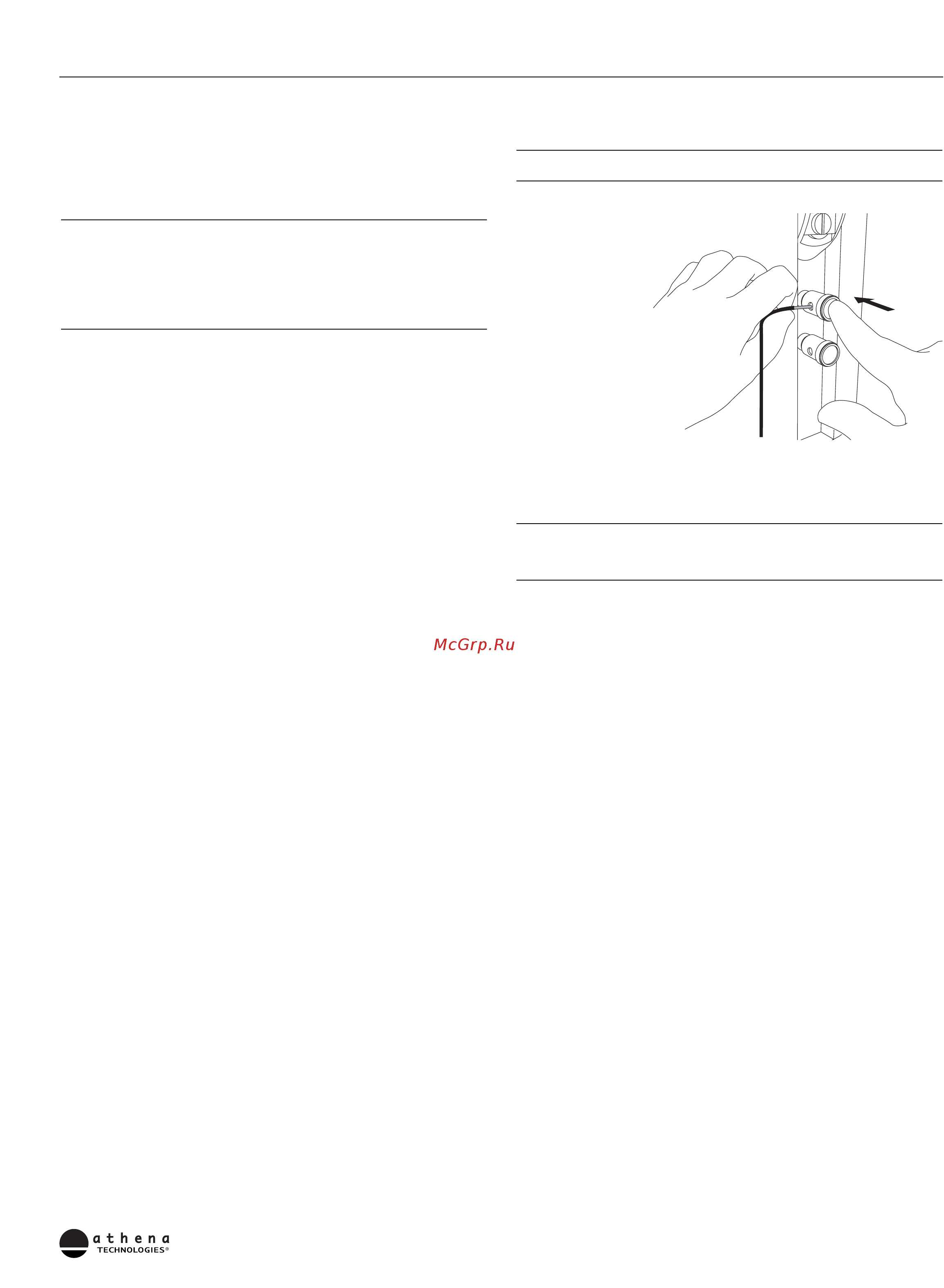

Conexión de los altavoces
En la parte trasera de sus
altavoces athena
TECHNOLOGIES
®
hay dos
conectores de resorte
bañados en oro, uno de
color rojo y el otro negro.
Con alambre ordinario para
altavoces, conecte el
equipo un canal a la vez y
comience el proceso en el
receptor. Para sujetar el
alambre, apriete el
conector hacia dentro
hacia que aparezca un
orificio. Introduzca el cable
través del orificio y suelte
el conector.
Conecte el cable del altavoz del terminal positivo (ROJO +) del receptor al terminal
positivo (ROJO+) del altavoz. Conecte el terminal negativo (NEGRO-) del receptor al
terminal negativo (NEGRO-) del altavoz. Conecte el equipo un canal a la vez, hasta que
todos los altavoces estén conectados correctamente. Asegúrese de que haya
coincidencia entre el positivo y el negativo, y entre el altavoz y el canal correspondiente.
NOTA: Si por inadvertencia usted invierte alguna de las conexiones (esto es,
rojo con negro), advertirá que la reproducción de los bajos de su equipo es
insuficiente. Esto se llama conexión "desfasada" del equipo. Si esto ocurre,
revise las conexiones y modifíquelas si es necesario.
Advertencia sobre el cable para altavoces
Contrariamente a lo que se cree, no todos los alambres para altavoces son iguales. Este
alambre es el único contacto que hay entre el altavoz y el amplificador. Si se usa hilo
delgado de baja calidad, como por ejemplo "cordón eléctrico para aparatos caseros", la
calidad general del sonido será afectada, especialmente si las distancias son de 10 pies
o más. Para que alcance el máximo rendimiento de sus altavoces, le recomendamos
encarecidamente que use cable de alta calidad.
GARANTÍA FUERA DE ESTADOS UNIDOS
Y CANADÁ:
En el exterior de América del Norte, la garantía puede ser modificada a fin de que se
ajuste a las regulaciones locales. Pida a su vendedor local de productos athena
TECHNOLOGIES
®
información acerca de la garantía limitada que corresponde a su país.
GARANTÍA PARA ESTADOS UNIDOS Y
CANADÁ (VÉASE LA CONTRAPORTADA)
athena TECHNOLOGIES
®
, SCT
™
y Create Your Sound
™
, son marcas registradas de Audio Products
International Corp. "Dolby", "Dolby Pro-Logic" y "Dolby Digital" son marcas registradas de Dolby
Laboratories Licensing. "DTS" es una marca registrada de Digital Theater Systems Inc.
manual del propietario
