ECONCEPT 35 A
11
2. INSTALLAZIONE
2.1 Disposizioni Generali
Questo apparecchio deve essere destinato solo all’uso per il quale è stato espressamente
previsto. Questo apparecchio serve a riscaldare acqua ad una temperatura inferiore a
quella di ebollizione a pressione atmosferica e deve essere allacciato ad un impianto
di riscaldamento e/o ad un impianto di distribuzione acqua calda per uso sanitario,
compatibilmente alle sue caratteristiche e prestazioni ed alla sua potenzialità termica. Ogni altro
uso deve considerarsi improprio.
L'INSTALLAZIONE DELLA CALDAIA DEVE ESSERE EFFETTUATA SOLTANTO DA PERSONALE
SPECIALIZZATO E DI SICURA QUALIFICAZIONE, OTTEMPERANDO A TUTTE LE ISTRUZIONI
RIPORTATE NEL PRESENTE MANUALE TECNICO, ALLE DISPOSIZIONI DI LEGGE VIGENTI, ALLE
PRESCRIZIONI DELLE NORME UNI E CEI E DI EVENTUALI NORMATIVE LOCALI E SECONDO LE
REGOLE DELLA BUONA TECNICA.
Un’errata installazione può causare danni a
persone, animali e cose, nei confronti dei
quali il costruttore non può essere ritenuto
responsabile.
2.2 Luogo di installazione
Il circuito di combustione dell’apparecchio è
stagno rispetto l’ambiente di installazione e
quindi l’apparecchio può essere installato in
qualunque locale. L’ambiente di installazione
tuttavia deve essere suffi cientemente ventilato
per evitare che si creino condizioni di pericolo
in caso di, seppur piccole, perdite di gas.
Questa norma di sicurezza è imposta dalla
Direttiva CEE n° 90/396 per tutti gli apparecchi
utilizzatori di gas, anche per quelli cosiddetti
a camera stagna.
Il luogo di installazione deve comunque
essere privo di polveri, oggetti o materiali
infi ammabili o gas corrosivi. L’ambiente deve
essere asciutto e non soggetto al gelo.
La caldaia è predisposta per l’installazione
pensile a muro. Sul telaio posteriore dell’appa-
recchio sono presenti delle asole per il fi ssaggio
al muro, tramite viti a tassello metallico. Il
fi ssaggio alla parete deve garantire un sostegno
stabile ed effi cace del generatore.

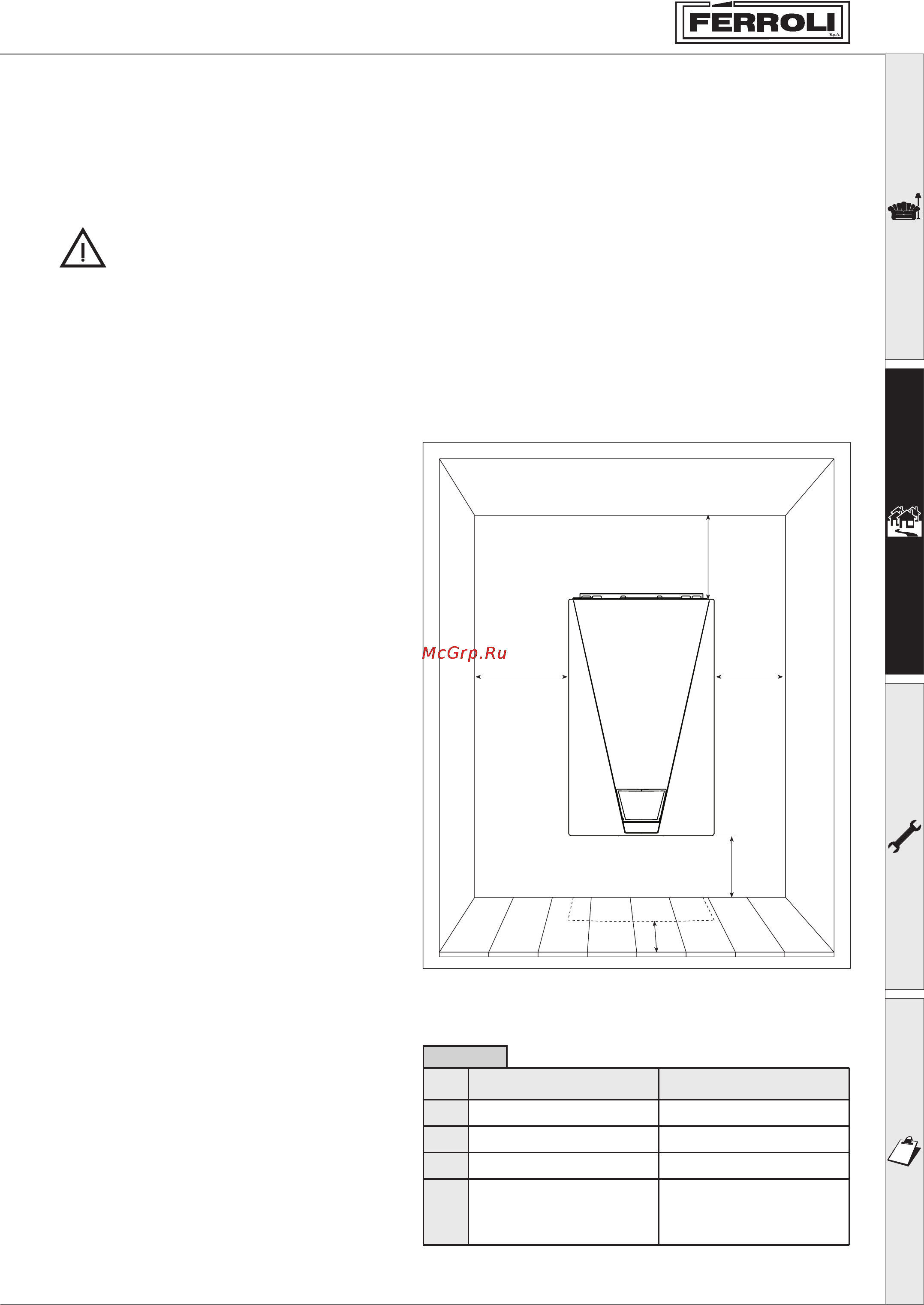

Se l’apparecchio viene racchiuso entro mobili o
montato affi ancato lateralmente, deve essere
previsto lo spazio per le normali attività di
manutenzione. In fi g. 4 e tab. 1 sono riportati
gli spazi minimi e consigliati da lasciare attorno
all’apparecchio.
> 50 cm
Minimo Consigliato
A
B
D
3 cm
5 cm
1,5 cm
(da eventuale
pannello apribile)
15 cm
30 cm
C 40 cm 65 cm
Tabella 1
fi g. 4
A A
B
D
C
