ECONCEPT 35 A
20

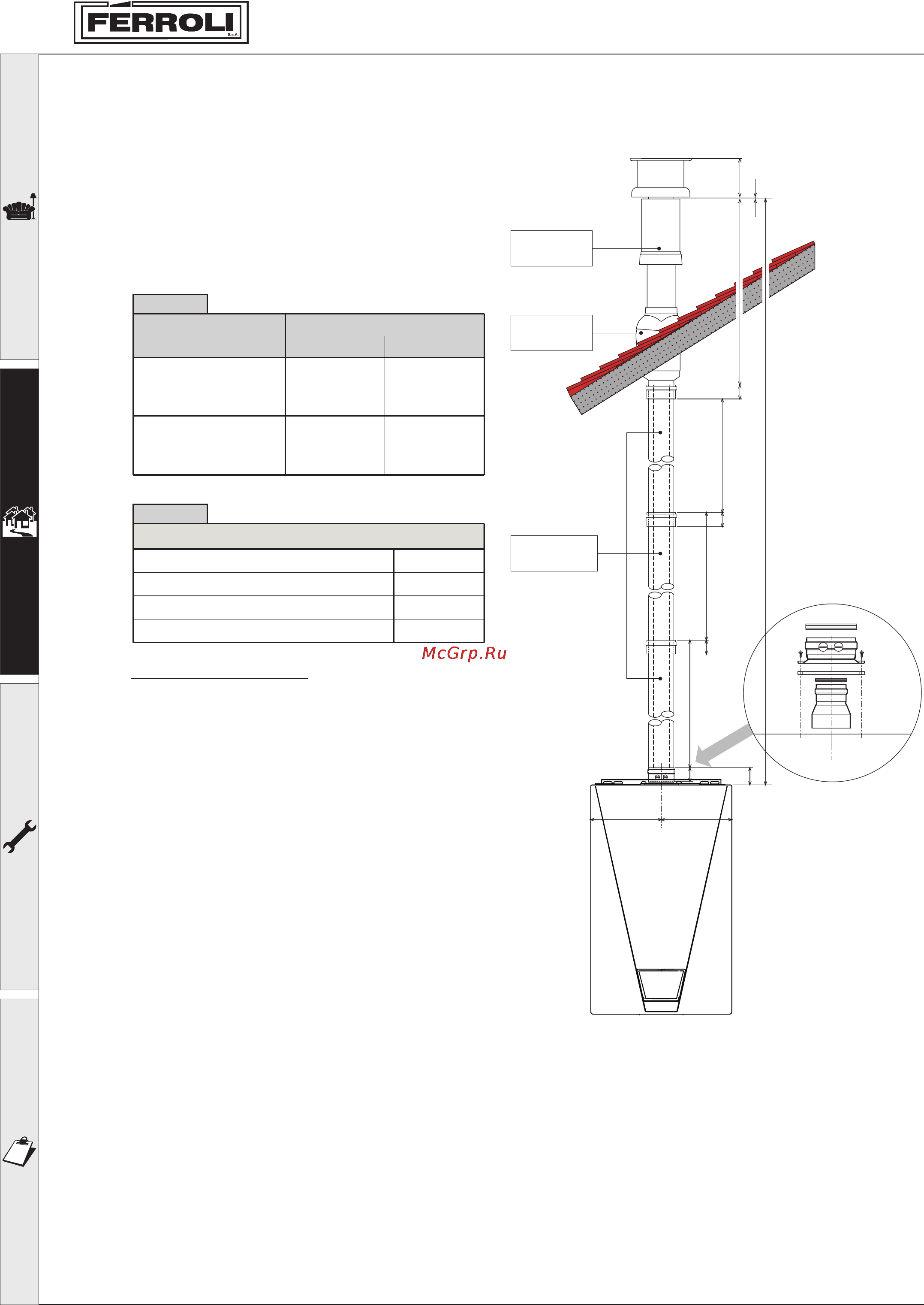

Uscita Verticale
Per l’installazione:
1. Defi nire la posizione di installazione dell’ap-
parecchio
2. Forare la parete per l’uscita del tubo
aria/fumi secondo i riferimenti indicati
nelle fi gure.
3. Effettuare un foro di diametro 10 - 20
mm superiore al diametro nominale del
tubo coassiale utilizzato per facilitare
l’inserimento.
4. Se necessario, tagliare la tubazione terminale
a misura, considerando che la tubazione
esterna dovrà sporgere dal muro per un
tratto compreso tra 10 e 60 mm (fi g. 11a e
11b). Eliminare le sbavature da taglio.
5. Collegare i condotti alla caldaia, posizionando
correttamente le guarnizioni e sigillare con
gli appositi manicotti di tenuta i punti di
raccordo al muro.
fi g. 11c
La lunghezza totale in metri lineari del condotto
coassiale non deve superare le lunghezze
massime indicate nella tabella sottostante,
considerando che ogni curva dà luogo alla
riduzione indicata. Ad esempio, un condotto
D= 60/100 composto da 1 curva 90° +1 metro
orizzontale + 2 curve 45° + 1 metro orizzontale ha
una lunghezza totale equivalente di 4 metri.
Tegola inclinata
1KWMA82U
1KWMA56U
240 240
950
50
1KWMA71W
max. 6 metri 60/100
max. 12 metri 80/125
Terminale tetto
1KWMA83U
68
95050
50 950
50
1000 125
10
Fattori di riduzione per curve
Curva coassiale a 90° - Ø 60/100 mm
Curva coassiale a 45° - Ø 60/100 mm
Curva coassiale a 90° - Ø 80/125 mm
Curva coassiale a 45° - Ø 80/125 mm
1 m
0,5 m
0,5 m
0,25 m
Tabella 2b
Lunghezza condotti
massima permessa
(Orizzontale)
Ø mm
60/100
5 m 12 m
Ø mm
80/125
Tabella 2a
Lunghezza condotti
massima permessa
(Verticale)
6 m 12 m
