ECONCEPT 35 A
32

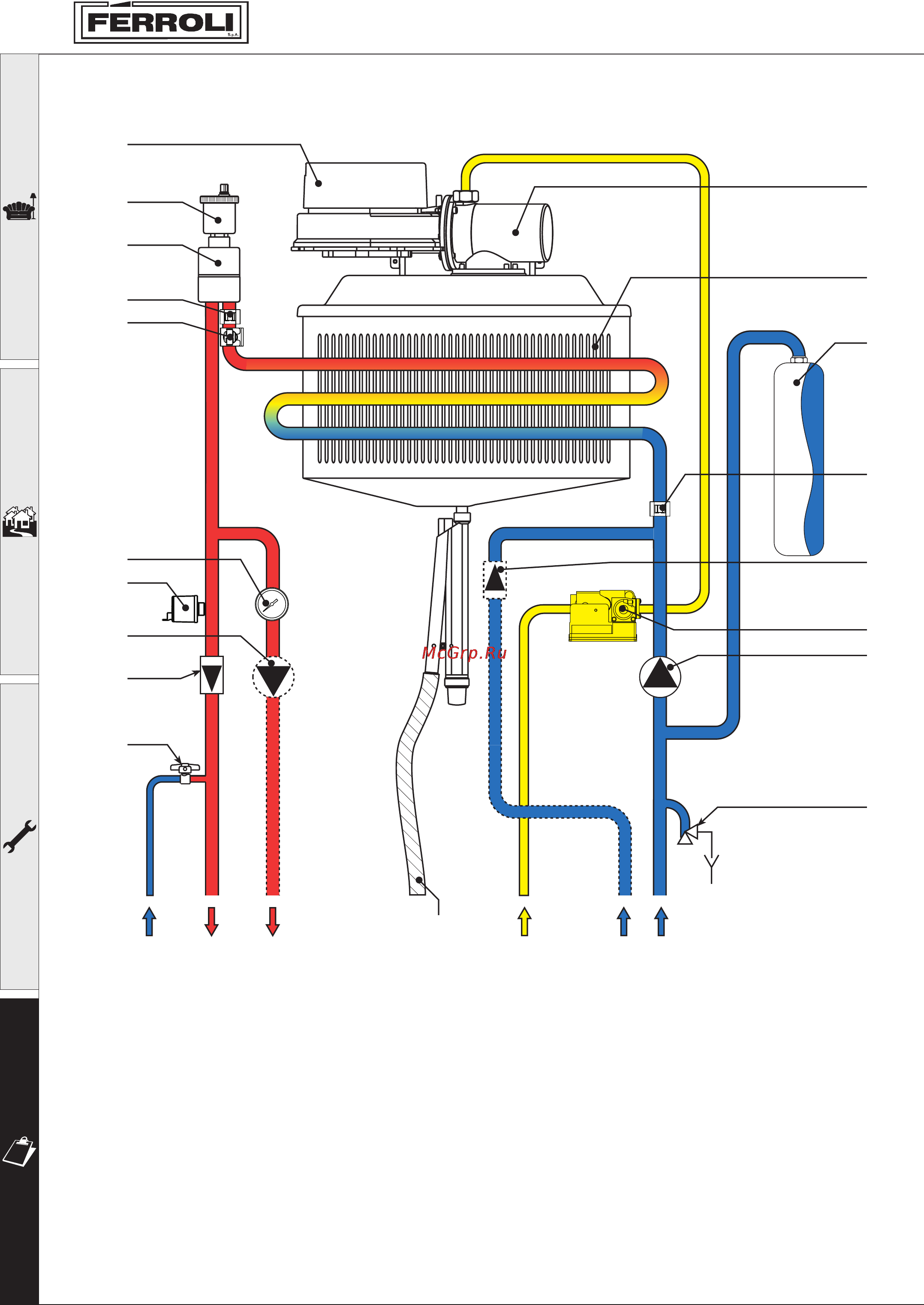

4.3 Schema idraulico
1110 7
8
9
154
231
36
35
34
49
145
130
179
246
14
32
44
56
186
179
161
201
16
74
Legenda
7 Entrata gas
8 Mandata bollitore (opzionale)
9 Ritorno bollitore (opzionale)
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza riscaldamento
16 Ventilatore
32 Circolatore riscaldamento modulante
34 Sensore temperatura riscaldamento
35 Separatore d’aria
36 Sfi ato aria automatico
44 Valvola gas
49 Termostato di sicurezza
74 Rubinetto di carico
56 Vaso espansione
130 Circolatore bollitore
145 Manometro (idrometro)
154 Tubo scarico condensa
161 Scambiatore di calore a condensa
179 Valvola di non ritorno
186 Sensore di ritorno
201 Camera miscelazione
231 Attacco caricamento
246 Trasduttore di pressione
fi g. 20
