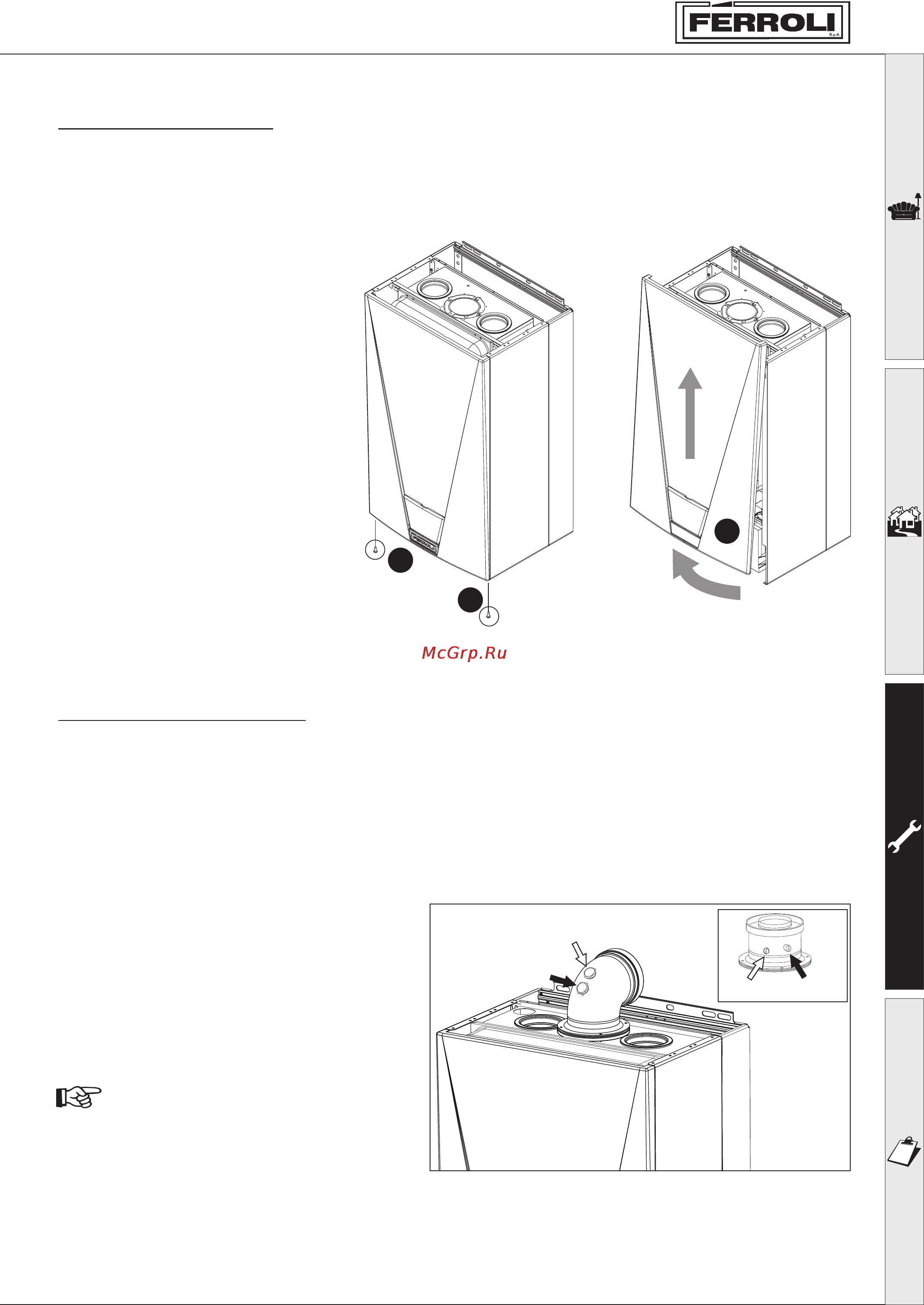

ECONCEPT 35 A
27
Analisi della combustione
É possibile effettuare l’analisi della combustione attraverso i punti di prelievo aria e fumi
raffi gurati in fi g. 17.
Per effettuare la misurazione occorre:
1) Aprire i punti di prelievo aria e fumi
2) Introdurre le sonde;
3) Premere i tasti “+” e “-” per 5 secondi in modo da attivare la modalità TEST;
4) Attendere 10 minuti per far giungere la
caldaia in stabilità
5) Effettuare la misura.
Per il metano la lettura del CO
2
deve essere
compresa tra 8,7 ed il 9 %.
Per il GPL la lettura del CO
2
deve essere
compresa tra 9,5 ed il 10 %.
Analisi effettuate con caldaia non sta-
bilizzata possono causare errori di
misura.
Apertura del mantello
Per aprire il mantello della caldaia bisogna seguire la
sequenza sottoriportata e le indicazione in fi g. 16.
1 Con l’ausilio di un cacciavite, svitare completamente
le 2 viti “A”
2 Aprire ruotaldolo il pannello “B”
3 Sollevare e togliere il pannello “B”
fi g. 16
A
A
B
fi g. 17
Aria
Fumi
Aria Fumi
