ECONCEPT 35 A
23
Collegamento a canne fumarie collettive o camini singoli a tiraggio naturale
La norma UNI 10641 prescrive i criteri di progettazione e verifi ca delle dimensioni interne delle canne
fumarie collettive e dei camini singoli a tiraggio naturale per apparecchi a camera stagna dotati
di ventilatore nel circuito di combustione.
Se quindi si intende collegare la caldaia ECONCEPT 35 A ad una canna fumaria collettiva o ad un
camino singolo a tiraggio naturale, canna fumaria o camino devono essere espressamente progettati da
personale tecnico professionalmente qualifi cato in conformità alla norma UNI 10641.
In particolare, è previsto che camini e canne fumarie debbano avere le seguenti caratteristiche:
• Essere dimensionati/e secondo il metodo di calcolo riportato nella norma stessa
• Essere a tenuta dei prodotti della combustione, resistenti ai fumi ed al calore ed impermeabili
alle condense
• Avere sezione circolare o quadrangolare (ammesse alcune sezioni idraulicamente equivalenti), con
andamento verticale ed essere prive di strozzature
• Avere i condotti che convogliano i fumi caldi adeguatamente distanziati o isolati da materiali
combustibili
• Essere allacciati ad un solo apparecchio per piano, per un massimo di 6 apparecchi totali (8 se
presente apertura o condotto di compensazione)
• Essere privi di mezzi meccanici di aspirazione nei condotti principali
• Essere in depressione, per tutto lo sviluppo, in condizioni di funzionamento stazionario
• Avere alla base una camera di raccolta di materiali solidi o eventuali condense di almeno 0,5 m,
munita di sportello metallico di chiusura a tenuta d’aria.

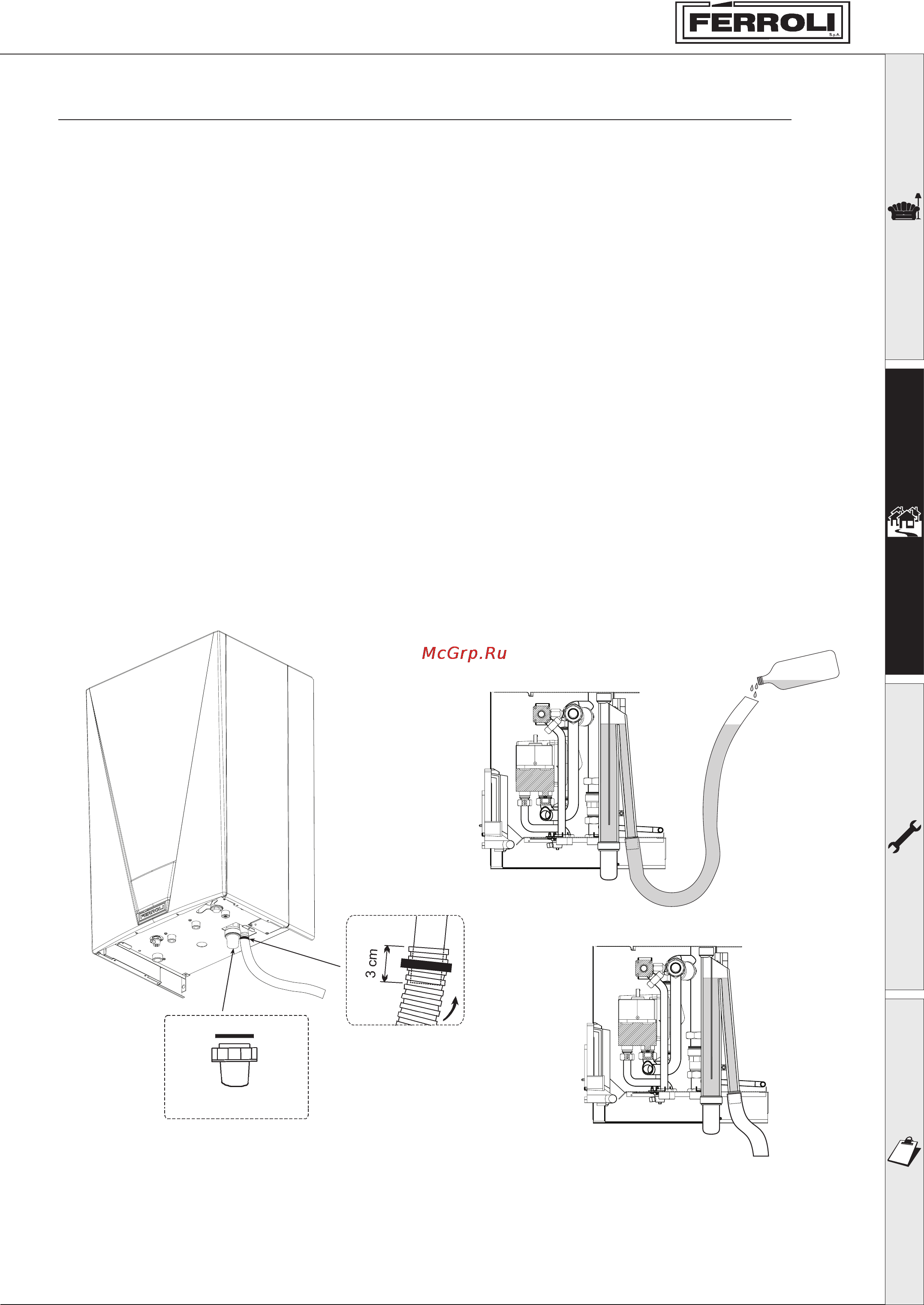

2.7 Collegamento scarico condensa
fi g. 14
0,5 lt.
A
B
La caldaia è dotata di sifone interno per lo scarico condensa. Montare il raccordo d’ispezione A ed il tubo
fl essibile B, innestandolo a pressione per circa 3 cm e fi ssandolo con una fascetta.
Riempire il sifone con circa 0,5 lt. di acqua e collegare il tubo fl essibile all’impianto di smaltimento.
