ECONCEPT 35 A
12

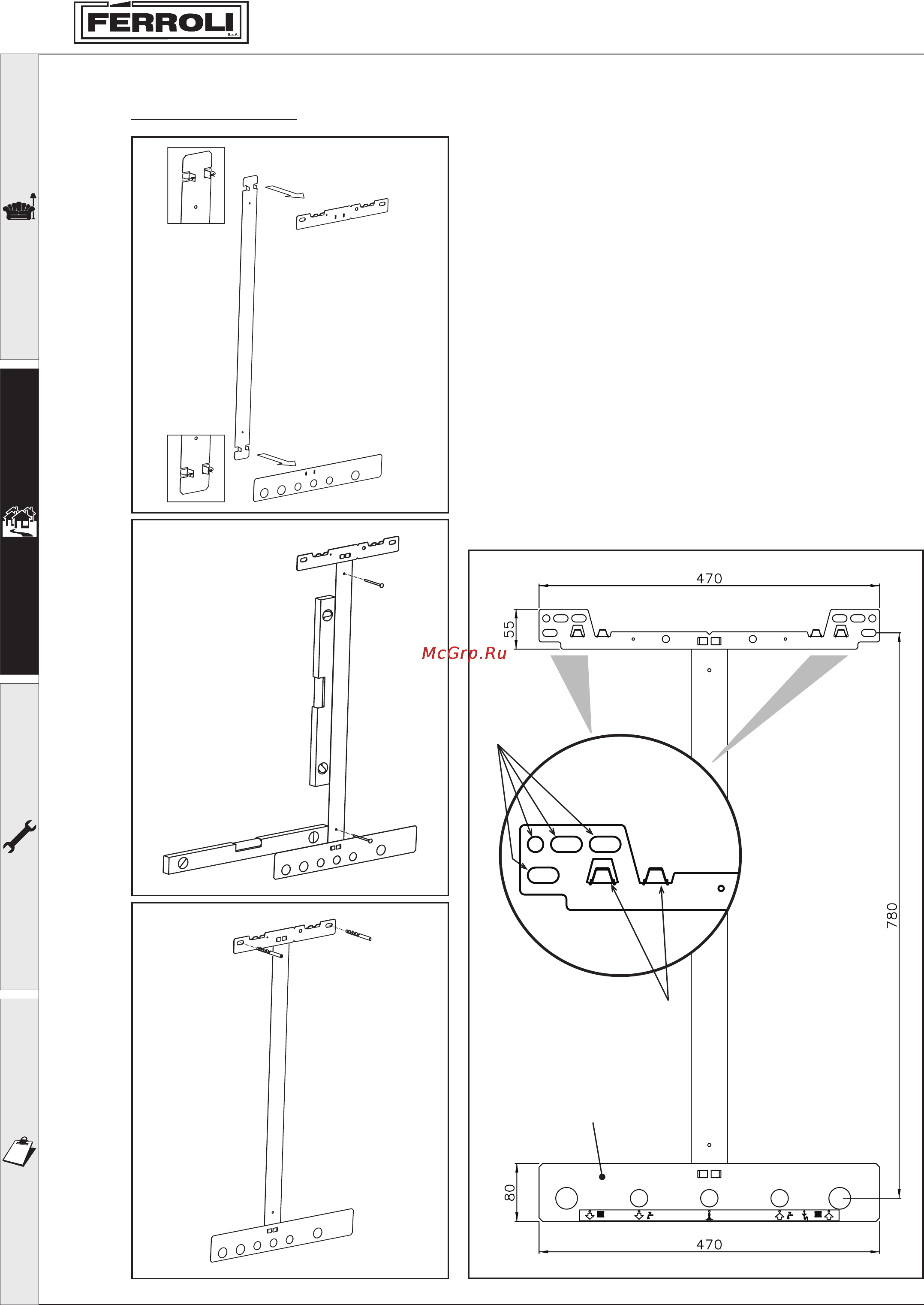

Aggancio a muro
La caldaia è fornita di serie con:
- una staffa aggancio (part. 1 fi g. 5a)
- una dima smontabile (part. 2 e 3 fi g. 5a)
- un kit nippli e rubinetti.
Dopo aver assembalto la dima con la staffa di aggancio
si possono tracciare i punti di fi ssaggio e allacciamento
della caldaia.
Per fare ciò, si deve posizionare la dima appena assemblata
sulla parete e con l’aiuto di una livella a bolla d’aria fi g. 5b,
é necessario controllare che la staffa inferiore (part. C fi g. 6)
sia perfettamente orizzontale. Fissare provvisoriamente la
dima alla parete con delle viti o dei chiodi nei fori “4” fi g.
5b. Tracciare i punti di fi ssaggio “A”, dove poi, tramite viti a
tassello verrà fi ssata la staffa di aggancio “1”.
Le forature presenti sulla staffa “C” determinano i punti di
allacciamento acqua e gas della caldaia. Una volta terminati
gli allacciamenti e fi ssata a muro la staffa di aggancio “1”,
appendere la caldaia utilizzando i ganci “B”.
1
2
3
4
4
fi g. 6
A
B
C
fi g. 5a
fi g. 5b
fi g. 5c
