6 720 619 936 (2009/09)
10 | Сведения о принадлежности RU
2.5 Пример установки

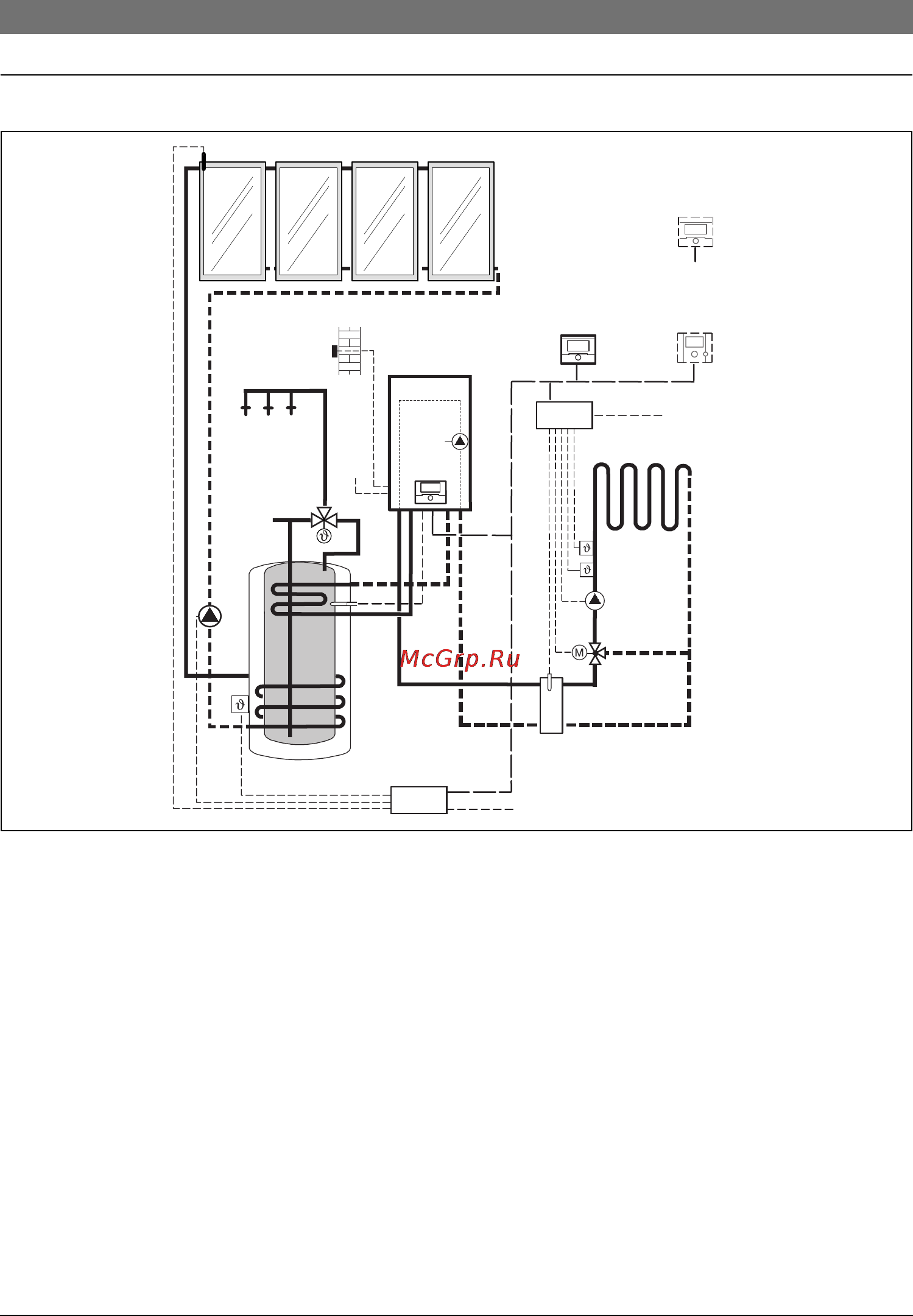

Рис 3 Упрощённая схема установки (схема, предусмотренная для монтажа и прочие возможности
в плановой документации)
AF Датчик наружной температуры
FB 10 Дистанционное управление
FB 100 Дистанционное управление
FK Плоский коллектор
FW 100 Регулятор, зависящий от погодных условий
с управлением системой солнечного
коллектора
HK Отопительный контур
HP Насос системы нагрева
HW Гидравлический разделитель
IPM 1 Модуль для одного отопительного контура
ISM 1 Модуль для приготовления горячей воды с
помощью солнечной энергии.
KW Ввод холодной воды
M Серводвигатель смесителя
MF Температурный датчик подающей линии,
отопительный контур со смесителем
P Циркуляционный насос отопительного
контура
SF Температурный датчик бойлера (NTC)
SP Насос системы солнечного коллектора
S...solar Комбинированный солнечный бойлер
T
1
Датчик температуры коллектора
T
2
Датчик температуры бойлера внизу (вода в
системе отопления)
TB Прибор контроля температуры
TWM Термостатический смеситель санитарной
воды
VF Общий датчик подающей линии
WW Подключение горячей воды
1) FW 100может быть установлен по выбору в
тепловом генераторе или укреплён на стене.
2) Опционально FB 10 или FB 100
6 720 613 557-01.2O
WW
TWM
KW
S...solar
SP
SF
HK
MF
TB
M
P
1)
FW 100
FB 10
VF
230V AC
T
2
AF
FK
230V AC
ISM1
2)
T
1
FB 100
2)
HP
1)
FW 100
HW
IPM1
230V AC
