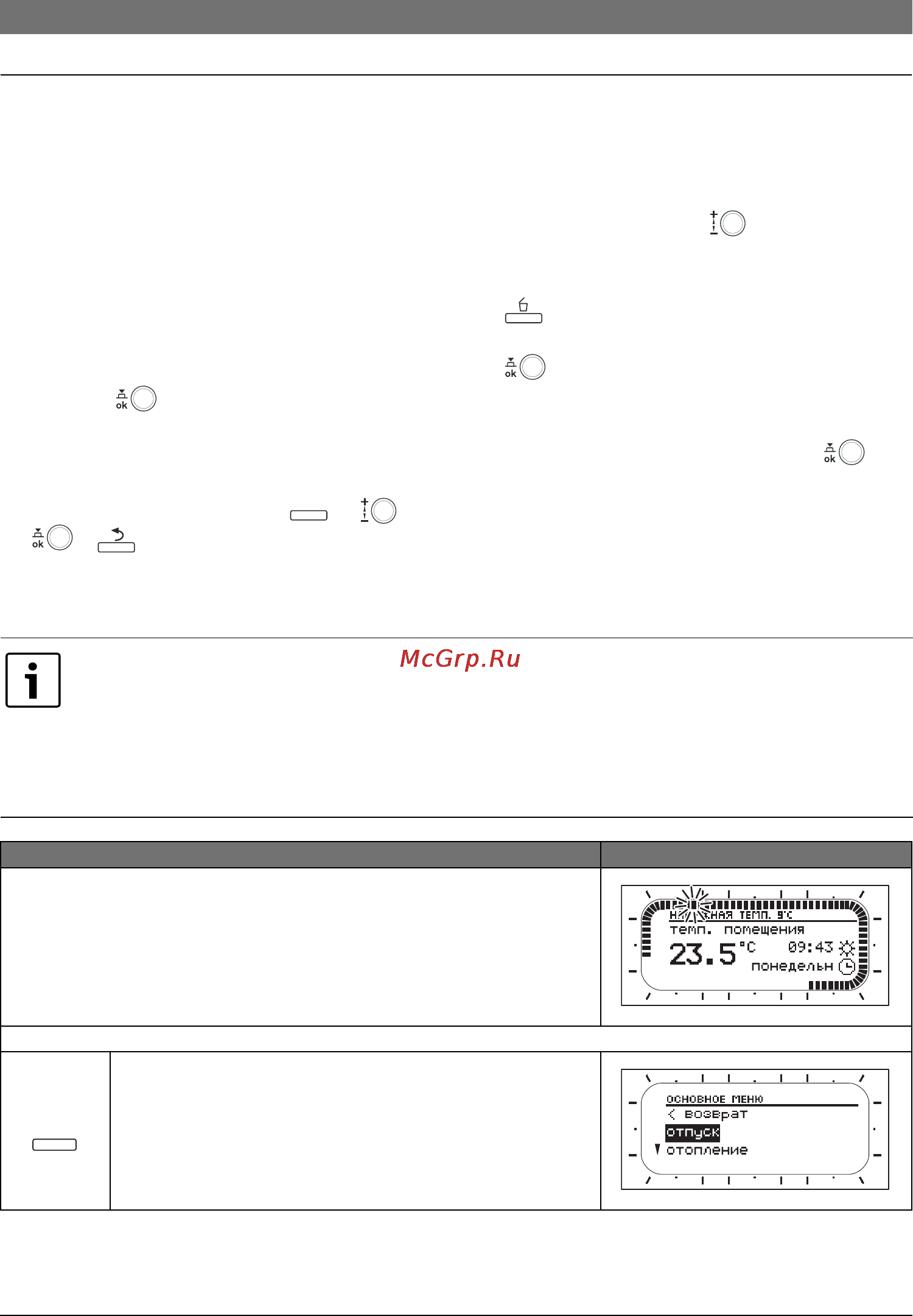

Bosch FW 100 [20/76] Управление меню
![Bosch FW 100 [20/76] Управление меню](/views2/1072693/page20/bg14.png)
6 720 619 936 (2009/09)
20 | Пользование RU
5.2 Управление меню
Принцип структуры меню:
• Названия переменных и подменю
отображаются с выравниванием по левому
краю.
• Выбранное название маркируется тёмным
цветом.
• Значения переменных отображаются под
именами или рядом с выравниванием по
правому краю.
• Кнопкой выполняется вызов подменю
или активируется режим изменения
(значение переменной мерцает).
• До тех пор, пока название выделено тёмным
цветом, с помощью кнопок / /
/ можно переходить по меню, не
изменяя настройки.
• Стрелки по левому краю показывают, есть
ли ещё доступные пункты меню.
• Мерцающее значение переменной можно
изменить с помощью .
• Мерцающее значение переменной можно
вернуть к основной настройке с помощью
.
• Изменение становится активно при нажатии
и название переменной вновь
маркируется тёмным цветом.
• Если выход из меню изменения настроек
производится другой кнопкой (не ),
изменение не сохраняется и изначальное
значение остаётся действительным.
5.2.1 Пример программирования
menu
Шаги программирования выполняются по единому принципу. Функции элементов
управления и значение символов описываются на страницах 2 и 3. Если Вы, к
примеру, желаете задать программу отопления, выполните следующие шаги
программирования.
При блокировке функций отображается вспомогательный текст. В этих случаях
следуйте приведённым указаниям.
Управление Индикация
Открыть крышку.
Далее появится стандартная информация.
Вызов основного меню:
Нажать Включится подсветка дисплея и на дисплее появится
основное меню.
9
12
h
15
18
21
24
h
3
6
6 720 613 441-02.1O
menu
6 720 613 441-03.1O
9
12
h
15
18
21
24
h
3
6
