6 720 619 936 (2009/09)
16 | Монтаж (только для специалиста) RU

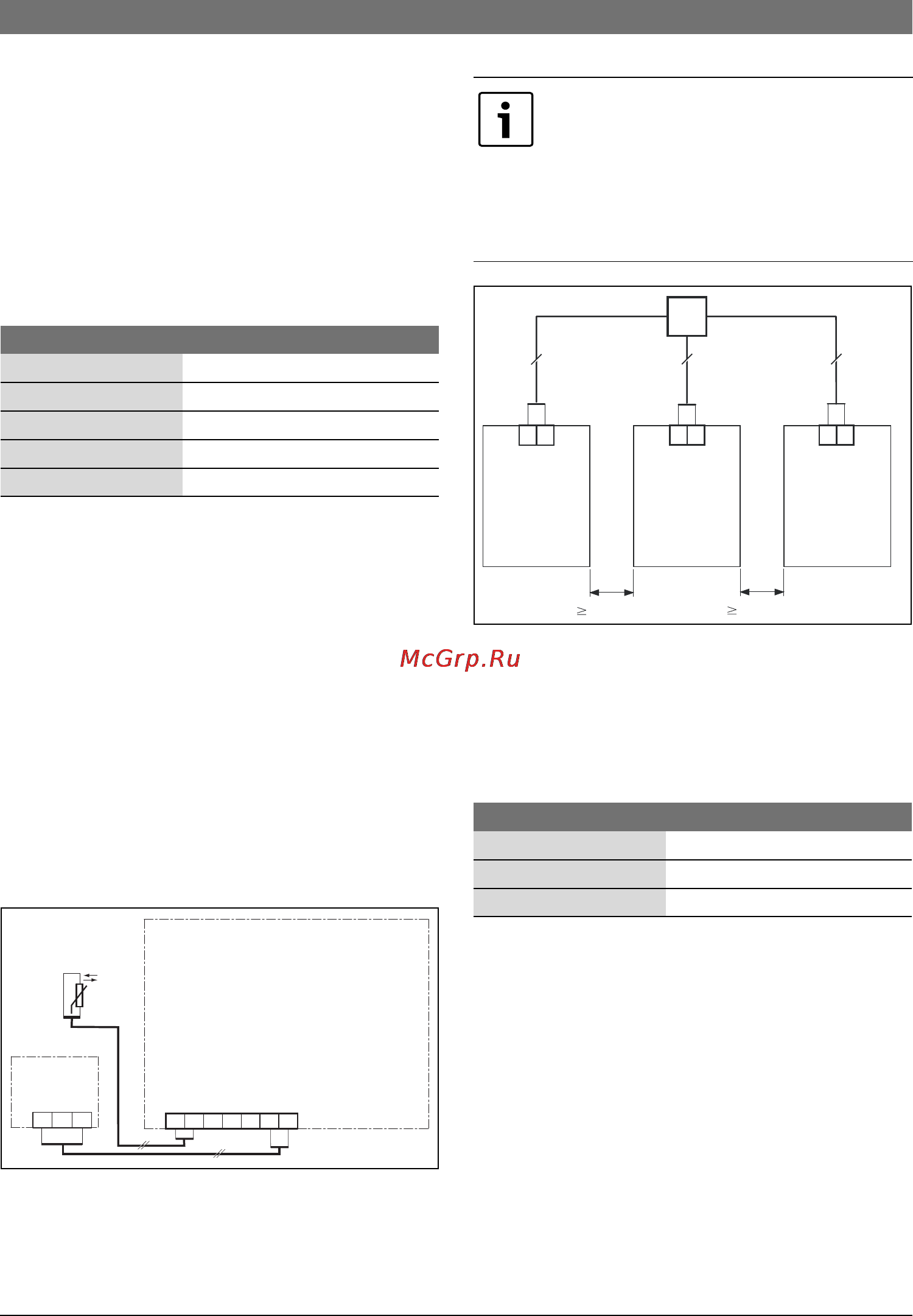

3.2.2 Подключение к электросети на стене
B Соединение регулятора на BUS-шине с
другими абонентами BUS-шины:
в худшем случае использовать
электрические кабели типа H05 VV-...
(NYM-I...).
Допустимая длина линии от модуля Heatronic 3
с подключением к BUS-шине до регулятора:
B Для предотвращения индуктивных влияний:
все низковольтные линии 230 В или 400 В
следует прокладывать отдельно
(минимальное расстояние 100 мм).
B При внешних индуктивных влияниях
проводку следует экранировать.
Таким образом, проводка экранирована от
внешних влияний (напр., кабелей высокого
напряжения, контактных линий,
трансформаторных подстанций, радио- и
телеприемников, любительских
радиостанций, микроволновых приборов и
т.п.).
Рис 15 Регулятор подключён к модулю с
Heatronic 3 с подключением к BUS-
шине.
Рис 16 Подсоединение соединений с BUS-
шиной через ответвительную
коробку (A)
Допустимая длина линии до датчика наружной
температуры:
Длина линии Поперечное сечение
≤ 80 м 0,40 мм
2
≤ 100 м 0,50 мм
2
≤ 150 м 0,75 мм
2
≤ 200 м 1,00 мм
2
≤ 300 м 1,50 мм
2
Таб. 3
1
2
4
BB
6 720 613 557-03.1R
ST 19
AF
B
B
AF
FW 100
Heatronic 3
Если поперечные сечения
проводов соединения с BUS-
шиной различны:
B Подсоединить соединения с
шиной через ответвительную
коробку.
Длина проводки: Поперечное сечение
≤ 20 м 0,75 мм
2
... 1,50 мм
2
≤ 30 м 1,00 мм
2
... 1,50 мм
2
≥ 30 м 1,50 мм
2
Таб. 4
B
2
BB
A
B
2
BB
B
2
BB
6 720 612 220-08.1J
100 mm
100 mm
