6 720 619 936 (2009/09)
Монтаж (только для специалиста) | 11RU
3 Монтаж (только для специалиста)
Детальная схема системы для монтажа
гидравлических компонентов и относящихся к
ним элементов управления находится в
плановой или в заказной документации.
3.1 Монтаж
3.1.1 Монтаж в отопительном котле
B Подробное описание деталей отопительных
приборов см. в Инструкции по монтажу
отопительного прибора.

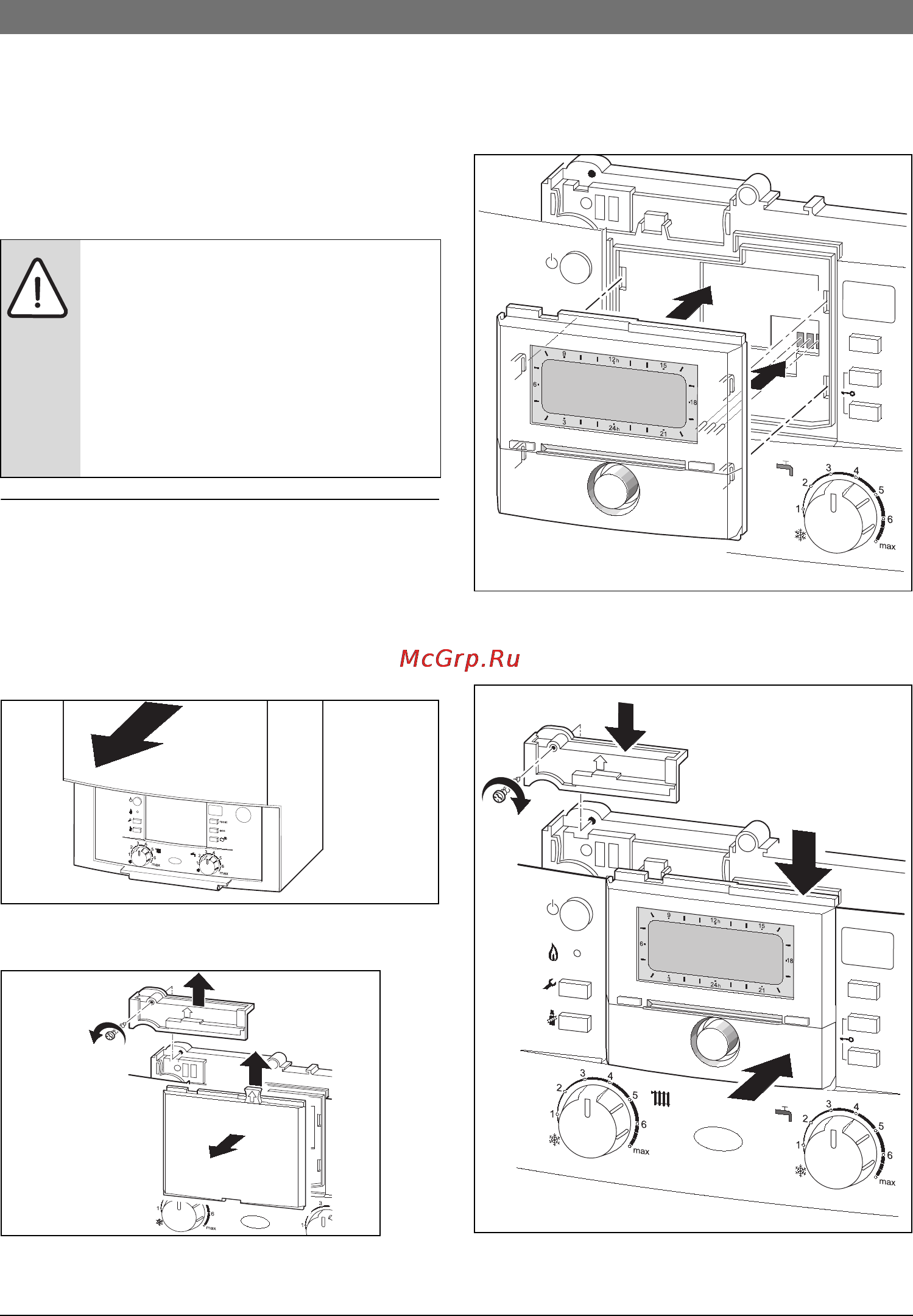

B Снять защитную оболочку.
Рис 4
B Снять крышку и заглушку.
Рис 5
B Вставить верхнюю часть в направляющие.
Рис 6
B Защёлкнуть верхнюю часть и установить
крышку.
Рис 7
Опасно: Удар электрическим
током!
B Перед монтажом этих
принадлежностей:
отключить напряжение
(230 В переменный ток)
отопительного прибора и всех
других абонентов BUS - шины.
6 720 611 792-03.1R
3.
6 720 611 792-04.1R
4.
1.
2.
6 720 612 220-03.1R
6 720 612 220-04.1R
2.
1.
3.
4.
