6 720 619 936 (2009/09)
Монтаж (только для специалиста) | 15RU

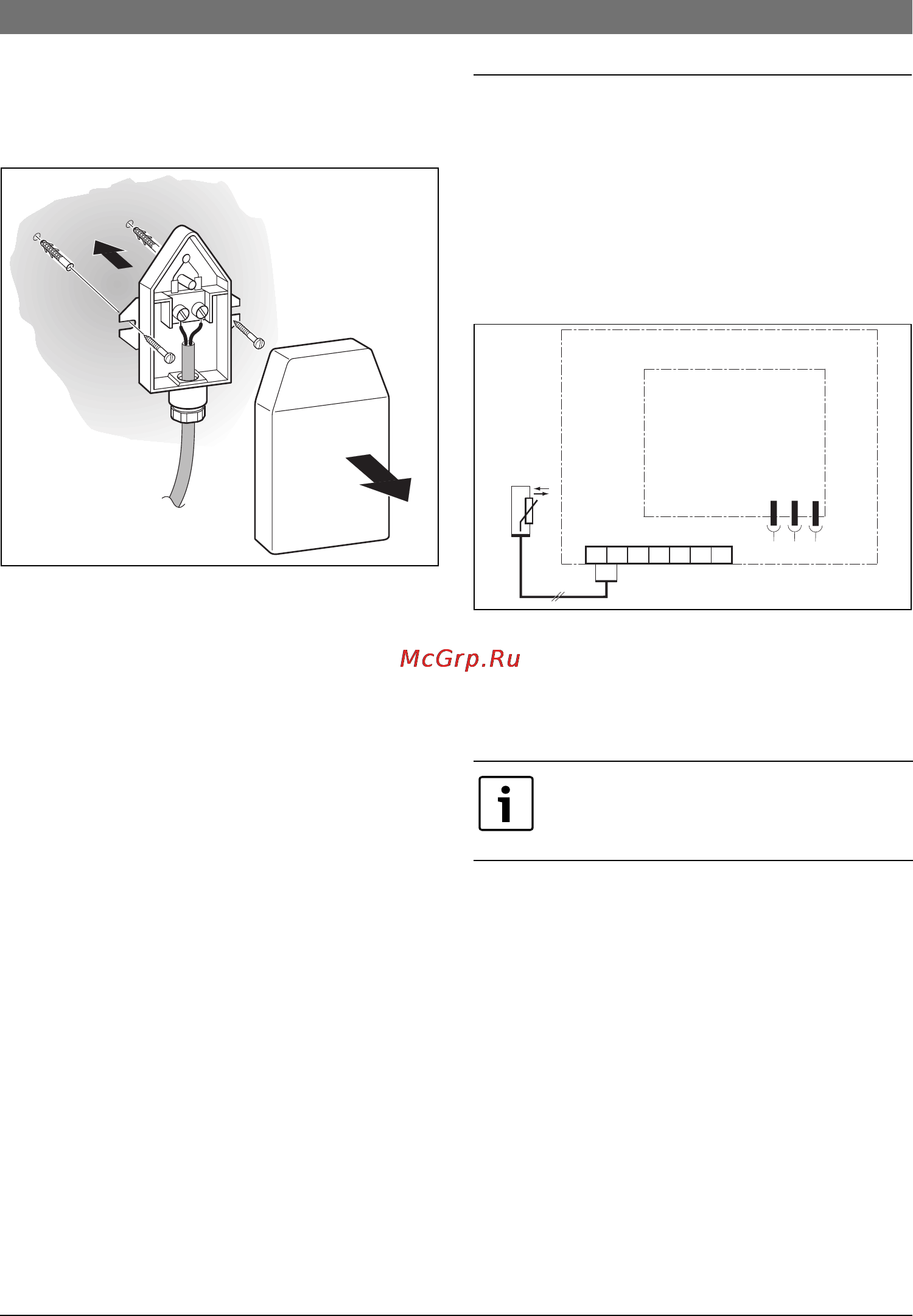

B Снять крышку.
B Корпус датчика прикрепить к наружной
стене с помощью двух винтов.
Рис 13
3.1.4 Монтаж других принадлежностей
B Установить принадлежности в соответствии
с законодательными предписаниями и
руководством по монтажу из комплекта
поставки.
3.1.5 Утилизация
B При утилизации упаковки соблюдать
экологические нормы.
B При замене одного из компонентов
утилизировать старый компонент в
соответствии с экологическими нормами.
3.2 Электрические соединения
3.2.1 Электрическое подключение в
отопительном котле
B При монтаже регулятора автоматически
устанавливается подключение к BUS-шине с
помощью трёх контактов (Æ рисунок 6 на
странице 11).
Рис 14 Регулятор встроен с помощью
контактов BUS-шины в модуль с
Heatronic 3 с подключением к BUS-
шине.
1.
2
.
6 720 610 967-10.2J
Через третий контакт регулятор
определяет, что он встроен в
отопительный котел.
FW 100
1
2
4
BB
6 720 613 557-02.1R
ST 19
Heatronic 3
AF
AF
