6 720 619 936 (2009/09)
| 3RU

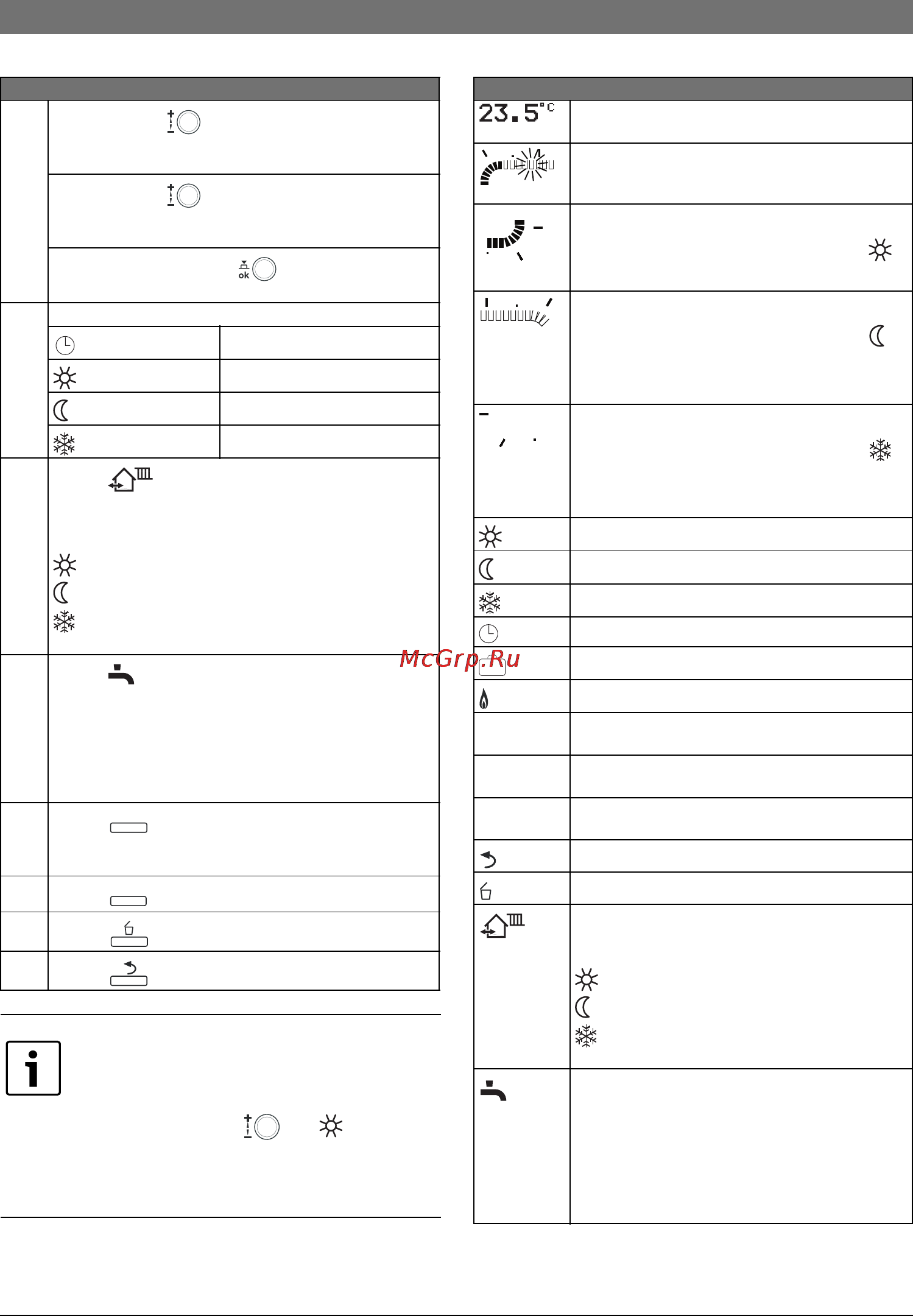

элементы управления
1
Кнопку выбора повернуть в направлении +:
вверху выбрать меню/информацию или установить
большее значение
Кнопку выбора повернуть в направлении – :
внизу выбрать меню/информацию или установить
меньшее значение
Нажать на кнопку выбора : открыть меню или
подтвердить настройку/значение
2 Переключатель режимов эксплуатации для отопления:
автоматический
Постоянно отопления
Постоянно эконом.режима
Постоянно защ.от замерз.
3
Кнопка :
Для выбора предпочтительного времени следующего
переключения и относящегося к нему режима
эксплуатации
= отопления
= эконом.режима
= защ.от замерз.
отопительного контура на текущее время.
4
Кнопка : Для моментальной активации подготовки
горячей воды (активированная функция не может быть
отключена ранее истечения определённого времени).
Бойлер горячей воды в течение 60 минут прогревается
до необходимой температуры, при наличии
двухконтурного отопительного котла комфортный
режим можно установить за 30 минут.
5
Кнопка : Открыть/закрыть менюУPОВЕНЬ
СПЕЦИАЛИСТА для открытия: нажать и держать около 3
секунд
6
Кнопка : Отобразить данные
7
Кнопка : Удаление/сброс значений
8
Кнопка : Вызов более высокого уровня меню
Для упрощения дальнейшего описания
элементы управления и режимы
эксплуатации частично обозначены только
символами, напр. или .
• уровни меню разделены символом
>, напр. отпуск > начало.
menu
info
Символы
Текущая температура в помещении
(только при настенном монтаже)
Мигающий сегмент:
текущее время (от 09:30 до 09:45)
Полные сегменты:
период времени для режима эксплуатации =
отопления в текущий день (1 сегмент = 15 мин)
Пустые сегменты:
период времени для режима эксплуатации =
эконом.режима в текущий день (1 сегмент = 15
мин)
Сегменты отсутствуют:
период времени для режима эксплуатации =
защ.от замерз. в текущий день (1 сегмент = 15
мин)
Режим работы отопления
Режим работы эконом.режима
Режим работы защ.от замерз.
Автоматический
Режим эксплуатации Отпуск
Режим работы горелки на дисплее
+ Меню/информация в большую сторону или
установка большего значения
– Меню/информация в меньшую сторону или
установка меньшего значения
ok Открыть меню, подтвердить настройку/
значение
Вызов более высокого уровня меню
Удаление/сброс значений
Выбрать предпочтительное следующее время
переключения и относящийся к нему режим
эксплуатации
= отопления
= эконом.режима
= защ.от замерз.
отопительного контура на текущее время.
Моментальная активация подготовки горячей
воды (активированная функция не может быть
отключена ранее истечения определённого
времени). Бойлер горячей воды в течение
60 минут прогревается до необходимой
температуры, при наличии двухконтурного
отопительного котла комфортный режим можно
установить за 30 минут.
